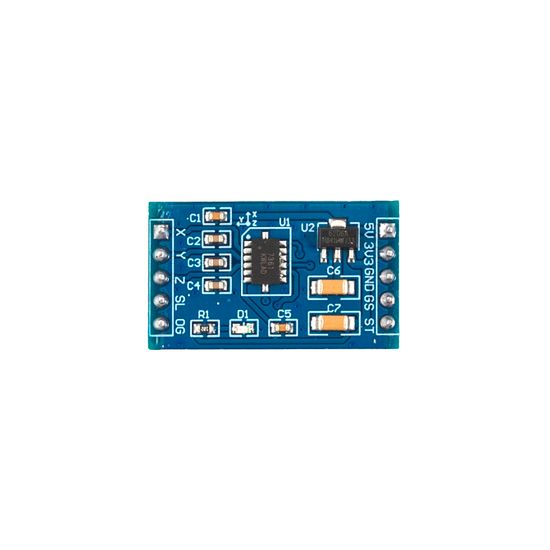

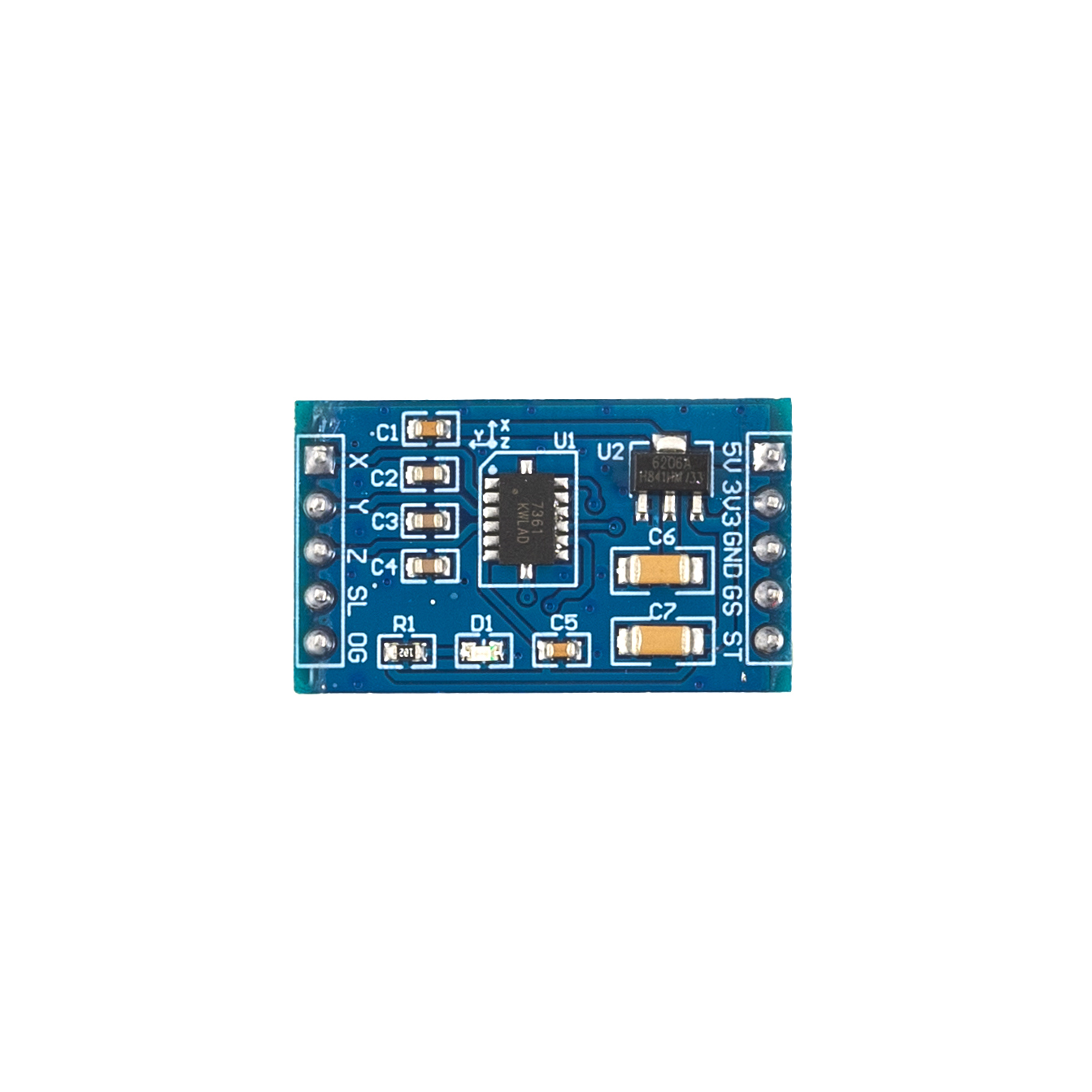

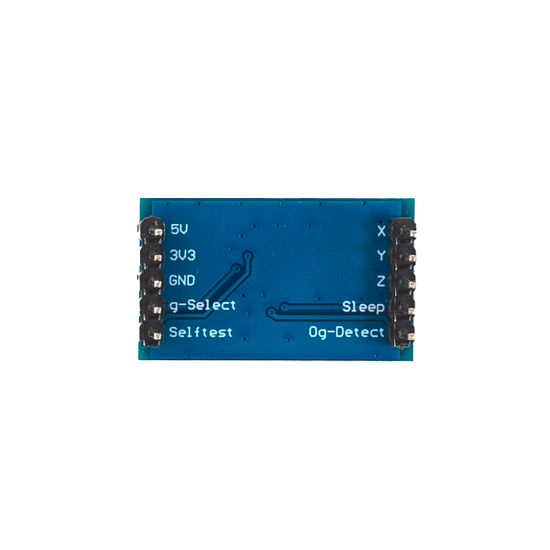

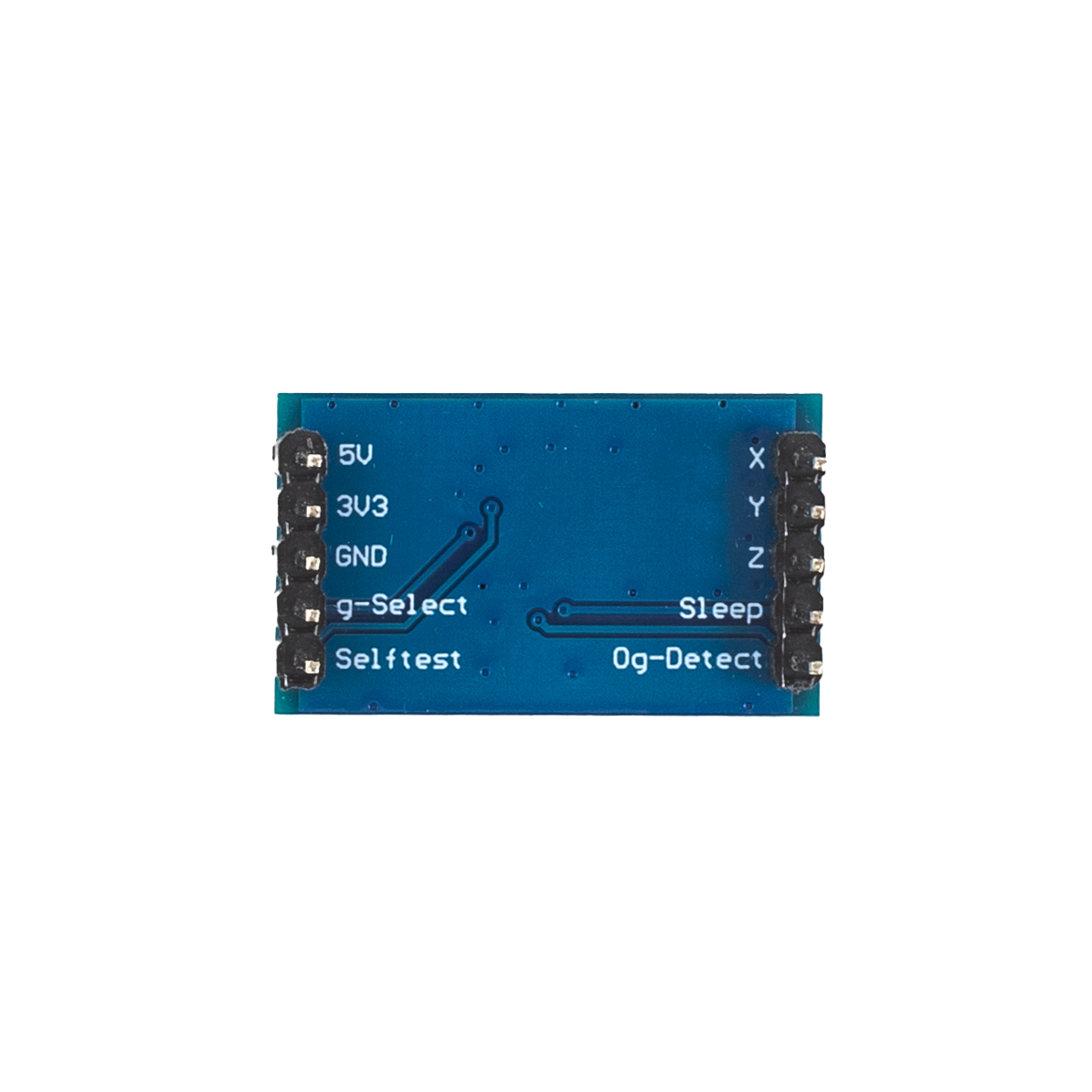

Миниатюрный модуль трехосевого акселерометра на основе микросхемы MMA7361 от NXP. Данный модуль может быть очень полезен при разработке различных приложений - начиная с шагомера и заканчивая распознаванием движений на роботах. На плате также расположен понижающий преобразователь напряжения RT9161 для работы модуля от 5VDC. На плате расположены две колодки штырей PLS5 с шагом 2.54 мм со следующими контактами: X, Y, Z (выходные аналоговые сигналы по трем осям координат), 3V3, 5V, GND (контакты для подачи питания. Используйте либо 3V3+GND, либо 5V+GND!), ST (Self-Test), GS (g-Select), 0G (0g-Detect), SL (Sleep).
Входное напряжение: 2.2-3.6 VDC на контакт 3V3, 4.7-5.25 VDC на контакт 5V
Потребляемый ток: до 600 мкА
Диапазон измерений ускорения:
при g-Select = 0: +-1.5g
при G-Select = 1: +-6g
Выходной сигнал (при нулевом g): 1.65 VDC
Чувствительность при 1.5g: 800 mV/g
Чувствительность при 6g: 206 mV/g
