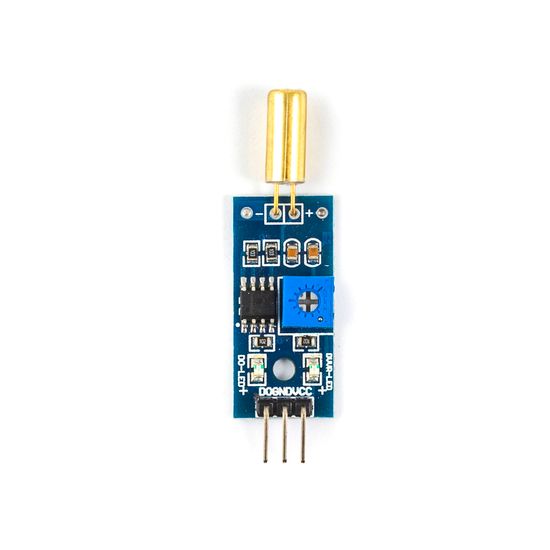

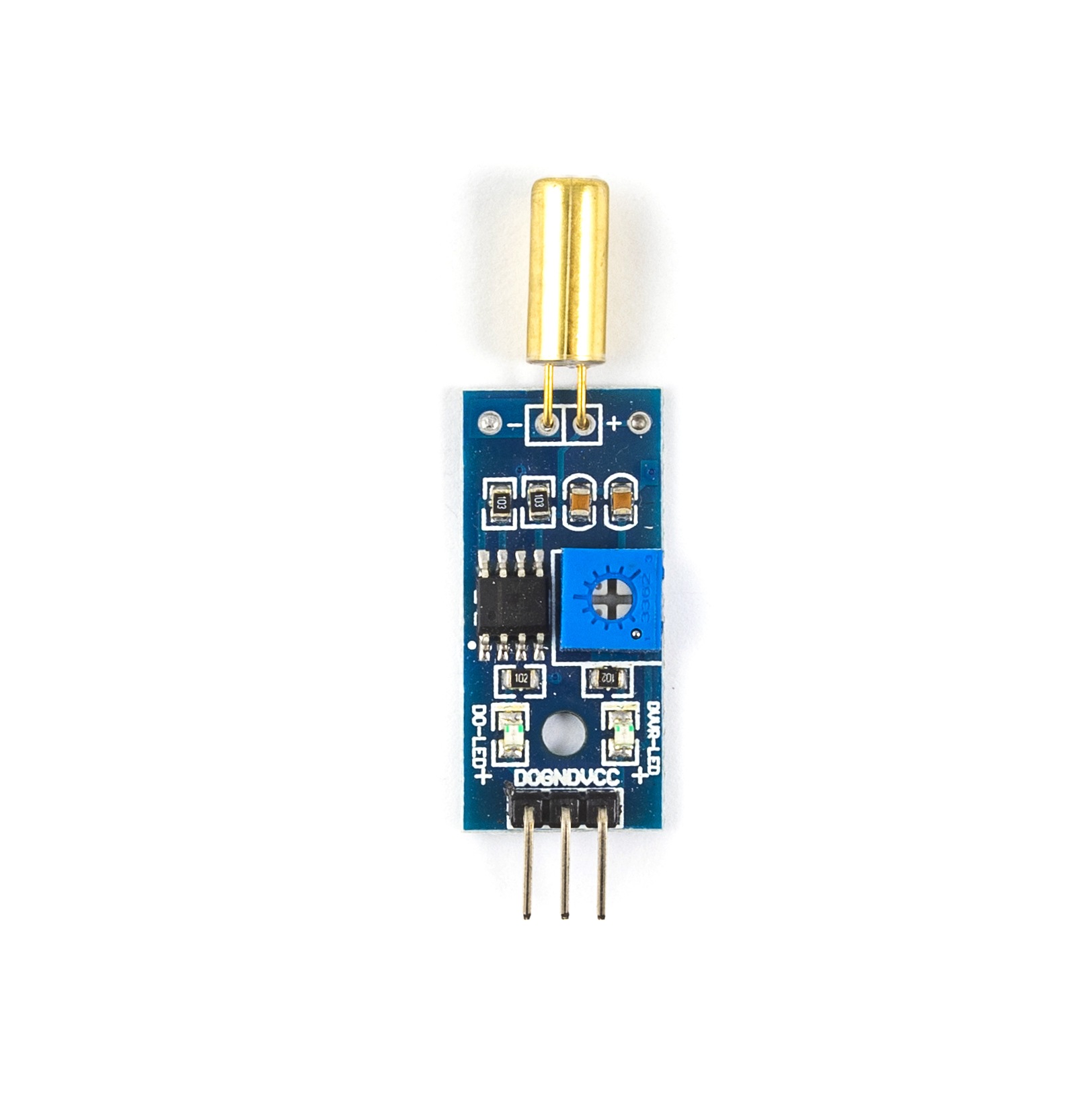

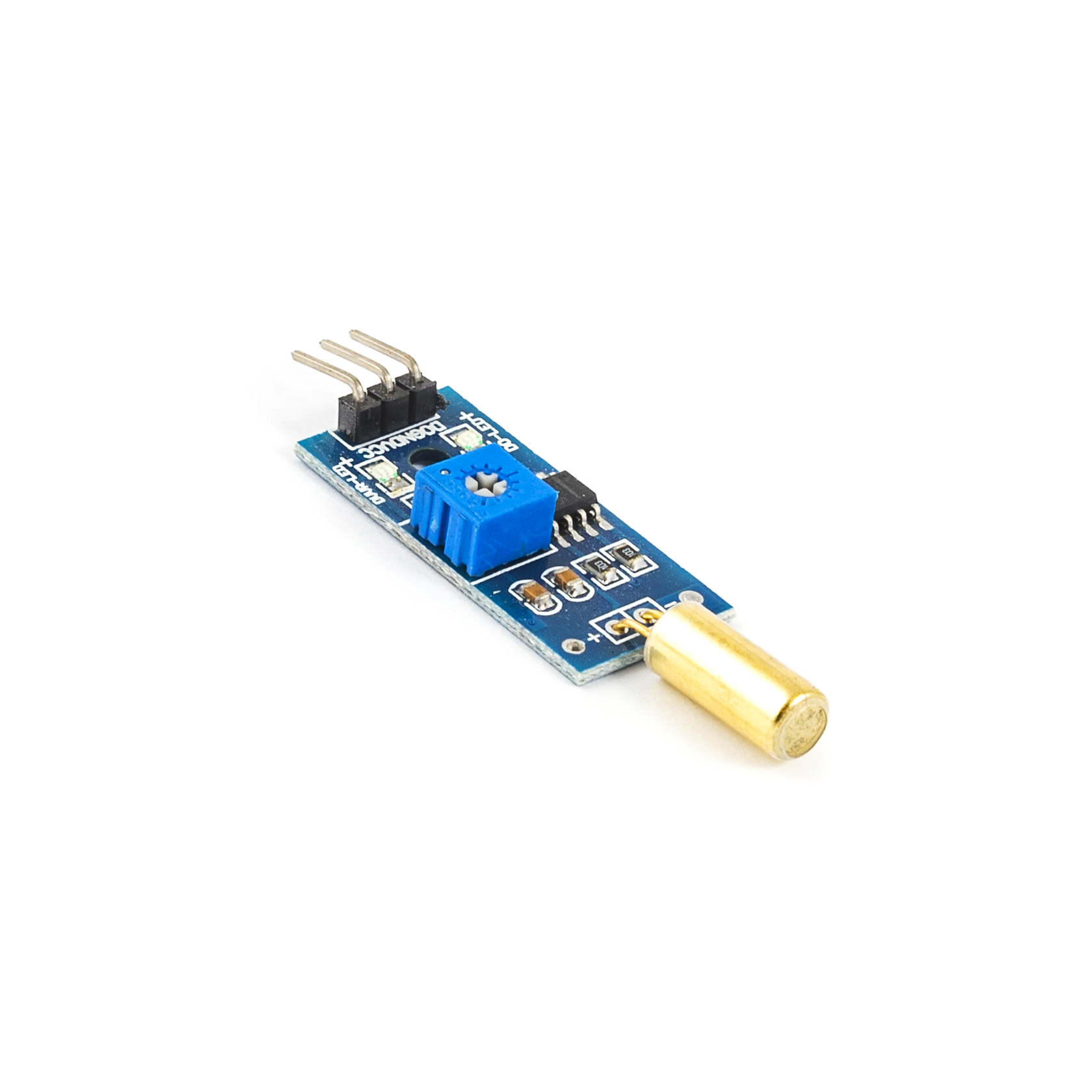

Датчик SW-520D можно легко использовать для определения ориентации объекта (его расположение относительно некоторой оси). Внутри встроенного чувствительного элемента модуля располагается небольшой металлический шарик, который контактирует с электрическими штифтами по краям элемента. Такое возможно, если датчик находится строго в вертикальном положении. Если его перевернуть, то шарик потеряет контакт со штифтом под действием различных сил. В зависимости от положения датчика, изменяется уровень логики выходного цифрового сигнала на контакте OUT (логическая единица HIGH или логический ноль LOW).
Поскольку датчик наклона относится к электромеханическим устройствам (по аналогии с тактовыми кнопками), то могут возникать ложные срабатывания: для их устранения пропишите программным способом функцию антидребезга контактов, либо решите проблему аппаратным способом (через самодельный RC-фильтр из резистора и конденсатора).
С помощью встроенного подстроечного резистора можно вручную настроить уровень опорного напряжения для компаратора LM393, которое будет сравниваться со значением с металлической колбы с шариком. Если опорное напряжение будет меньше выходного, то на выводе OUT образуется сигнал высокого логического уровня, и наоборот. Встроенные индикаторные светодиоды сообщают о состоянии питания модуля и режиме его срабатывания.
Технические характеристики:
Название датчика: SW-520D
Компаратор: LM393
Тип данных: цифровой выход
Напряжение питания: 5 В постоянного тока
Размеры платы датчика: 32 x 14 мм
