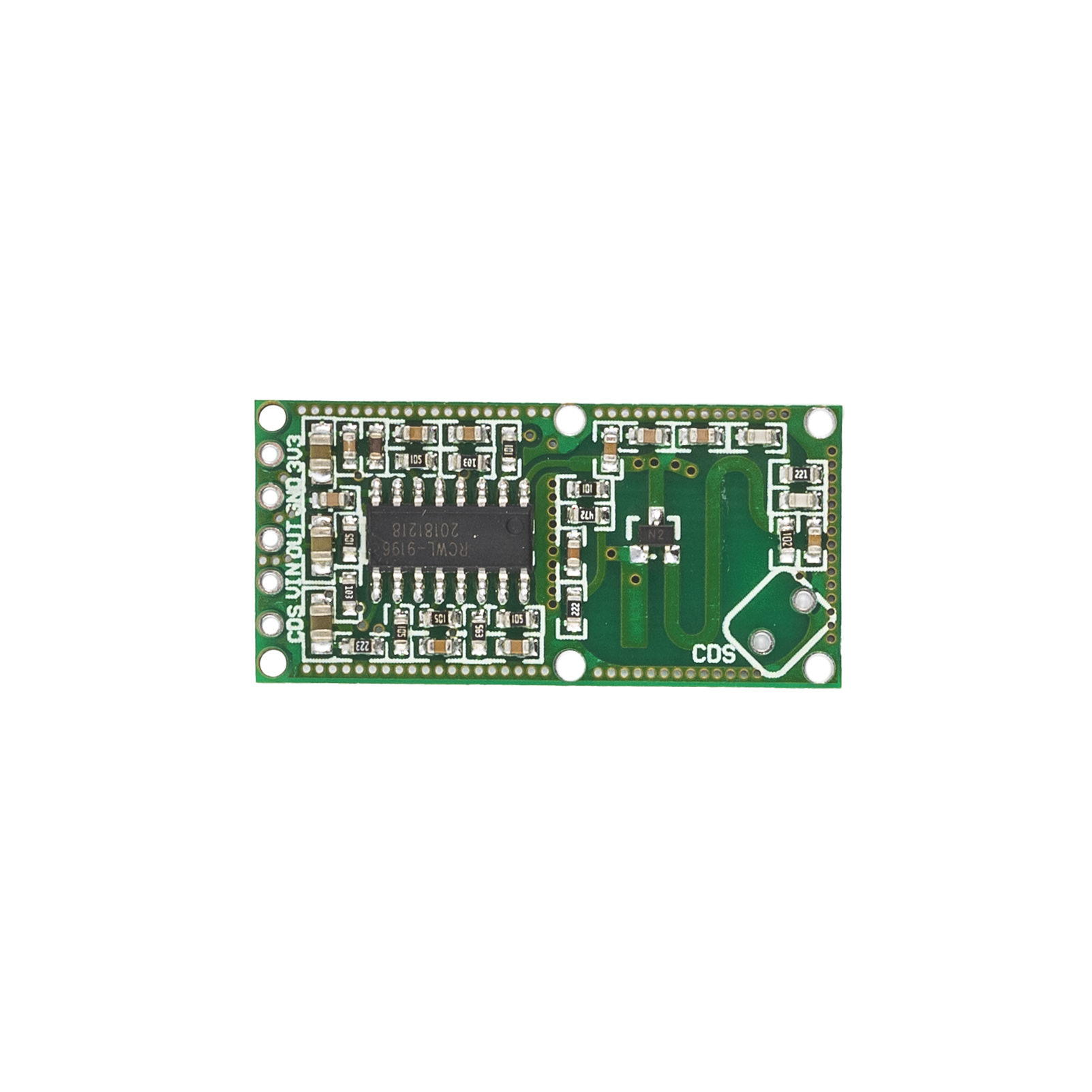

Тензодатчик RCWL-0516 - способен определять движение объектов (препятствий), которые полностью или частично отражают радиоволны (люди, животные, металлы и т.д.), даже если они находятся за деревом (дверью), стеной (гипс, бетон), пластиками, стеклами и т.д. В основу работы датчика заложен эффект Доплера - изменение частоты отражённой волны вследствие движения излучателя, приёмника или отражателя. В данном модуле частота излучаемой им радиоволны меняется вследствие движения отражателя (препятствия). Модуль построен на базе чипа RCWL-9196, который оснащён передатчиком и приёмником. Датчик сработает, если приёмник примет сигнал, частота которого незначительно отличается от частоты сигнала передатчика:
Передатчик излучает радиоволну на определённой частоте:
- Если в зоне действия датчика нет объектов, способных отражать радиоволны, то приёмник ничего не примет и датчик не сработает.
- Если в зоне действия датчика имеются неподвижные объекты, способные отражать радиоволны,то приёмник примет радиоволну передатчика, отражённую от этих объектов, но частота принятой радиоволны будет равна частоте сигнала передатчика и датчик не сработает.
- Если в зоне действия датчика имеется объект, способный отражать радиоволны, который приближается к датчику (движется), то приёмник примет отражённую от объекта радиоволну,частота которой будет выше, чем у сигнала передатчика, и датчик сработает.
- Если в зоне действия датчика имеется объект, способный отражать радиоволны, который удаляется от датчика (движется), то приёмник примет отражённую от объекта радиоволну
Включение и установка.

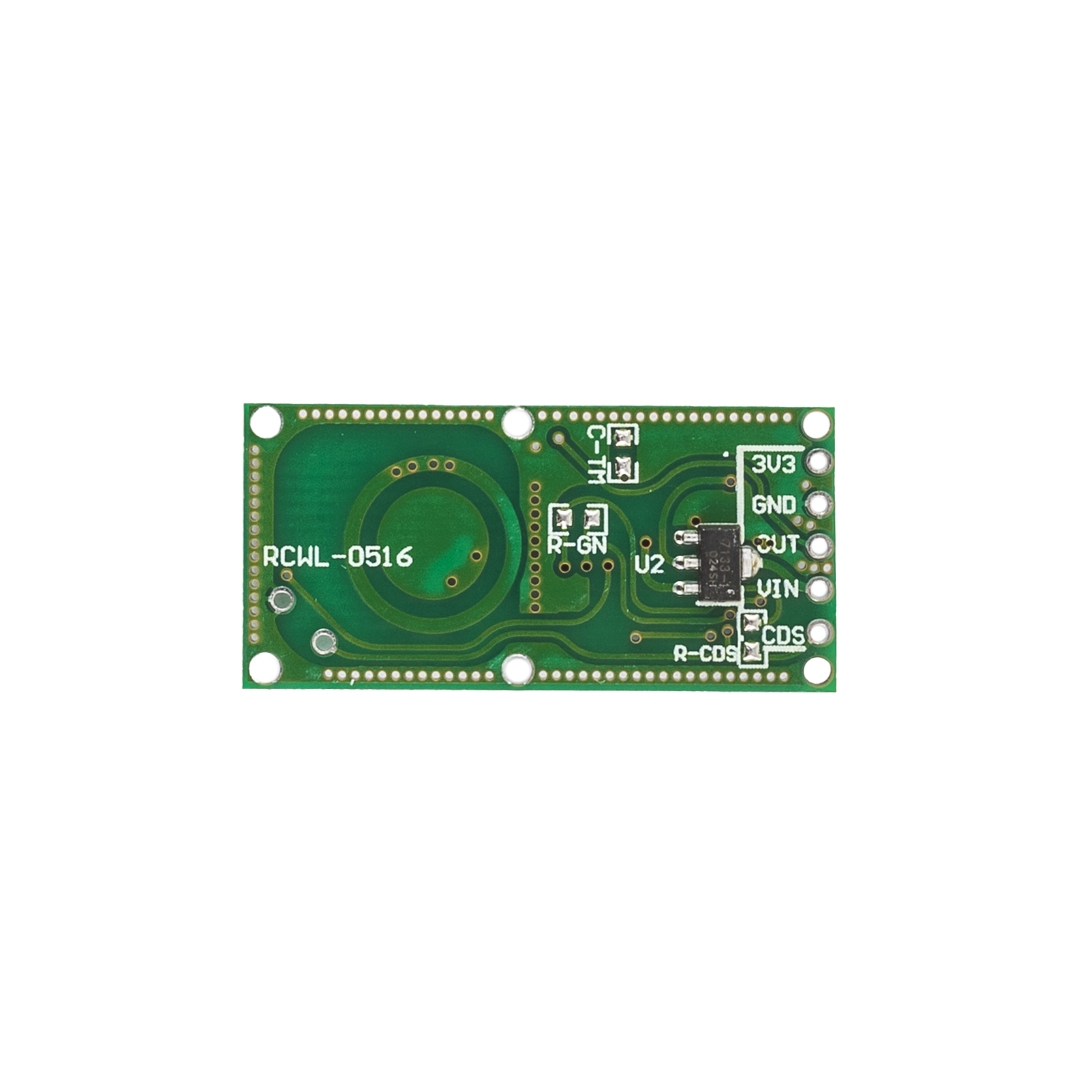

Датчик имеет 5 выводов:
- OUT - выход датчика (устанавливается в «1» при наличии движений + задерживается на 2 секунды после их прекращения).
- VIN - вход напряжения питания, от +4 до +28 В постоянного тока.
- GND - вход питания (общий).
- 3V3 - выход стабилизированного напряжения питания 3,3 В (можно использовать для питания микроконтроллеров).
- COS - вход разрешения (подтянут внутренним сопротивлением чипа). Если на данном выводе установить уровень логического «0», то после сброса триггера, он не будет устанавливаться (датчик перестанет реагировать на движения).Задание параметров работы.
Питание:
- Напряжение питания от 4 до 28 В постоянного тока, подаётся на выводы «VIN» и «GND» модуля.
- Не подключайте питание к выходу «3V3» модуля.
- Вывод модуля «3V3» является выходом стабилизированного напряжения 3,3 В. От этого напряжения можно запитывать другие маломощные устройства, например, микроконтроллер.
Регулировка параметров:
- C-TM - Конденсатор для регулировки времени удержания импульса. Время в секундах можно вычислить по формуле: T=(1/F)*32678
- R-NG - Если нужно снизить дальность до 5м., добавляем резистор 1 МОмCDS - Место для подключения фоторезистора (если необходимо, для управления светом)
- R-CDS - Резистор для регулировки срабатывания фоторезистора
- Вывод CDS - можно использовать для дистанционной установки фоторезистора, а так же для подбора переменным резистором степени освещенности при которой начинает работать датчик, потом этот номинал припаивается к R-CDS
