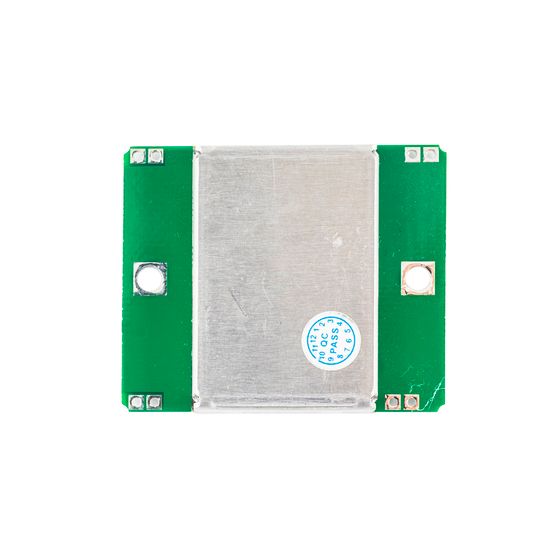

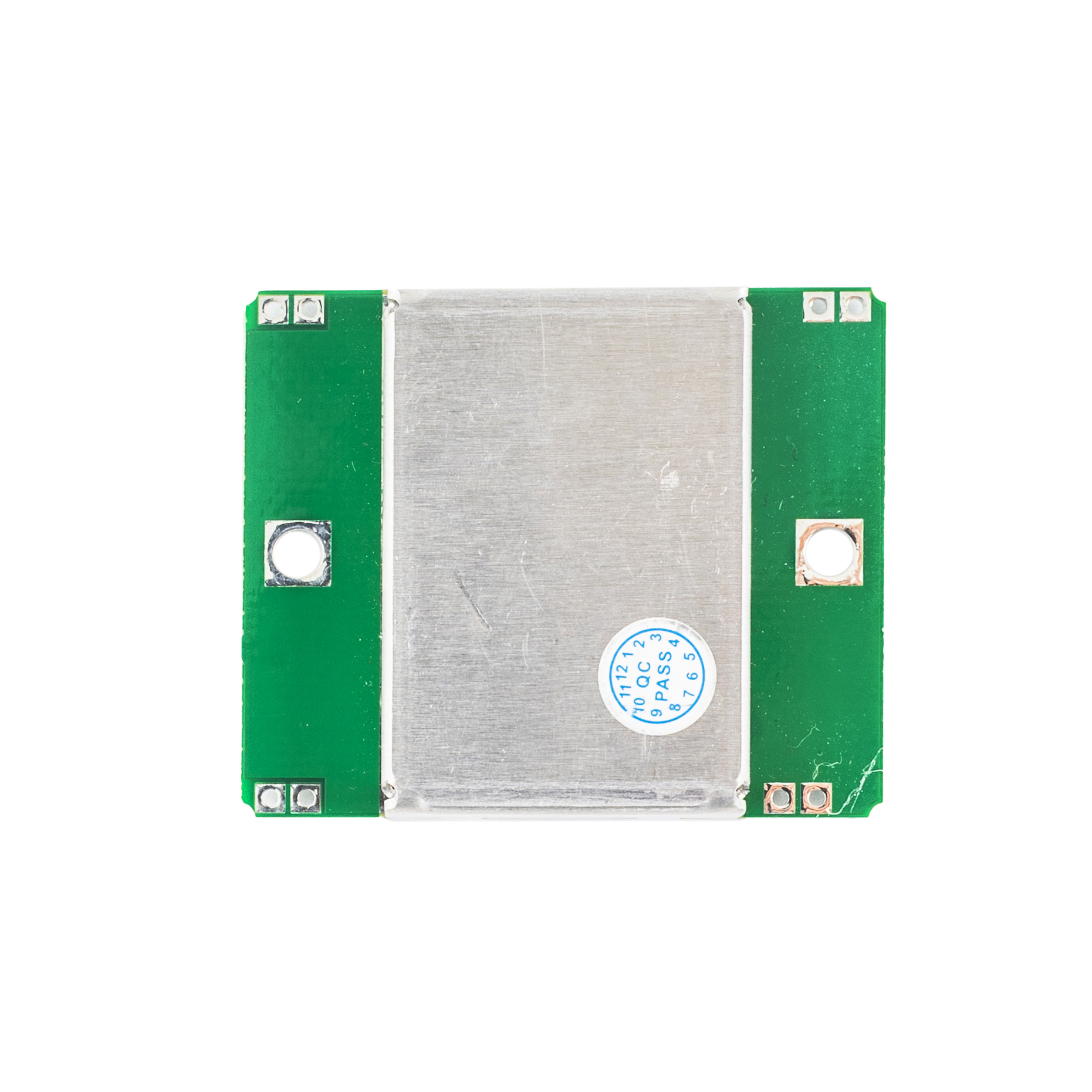

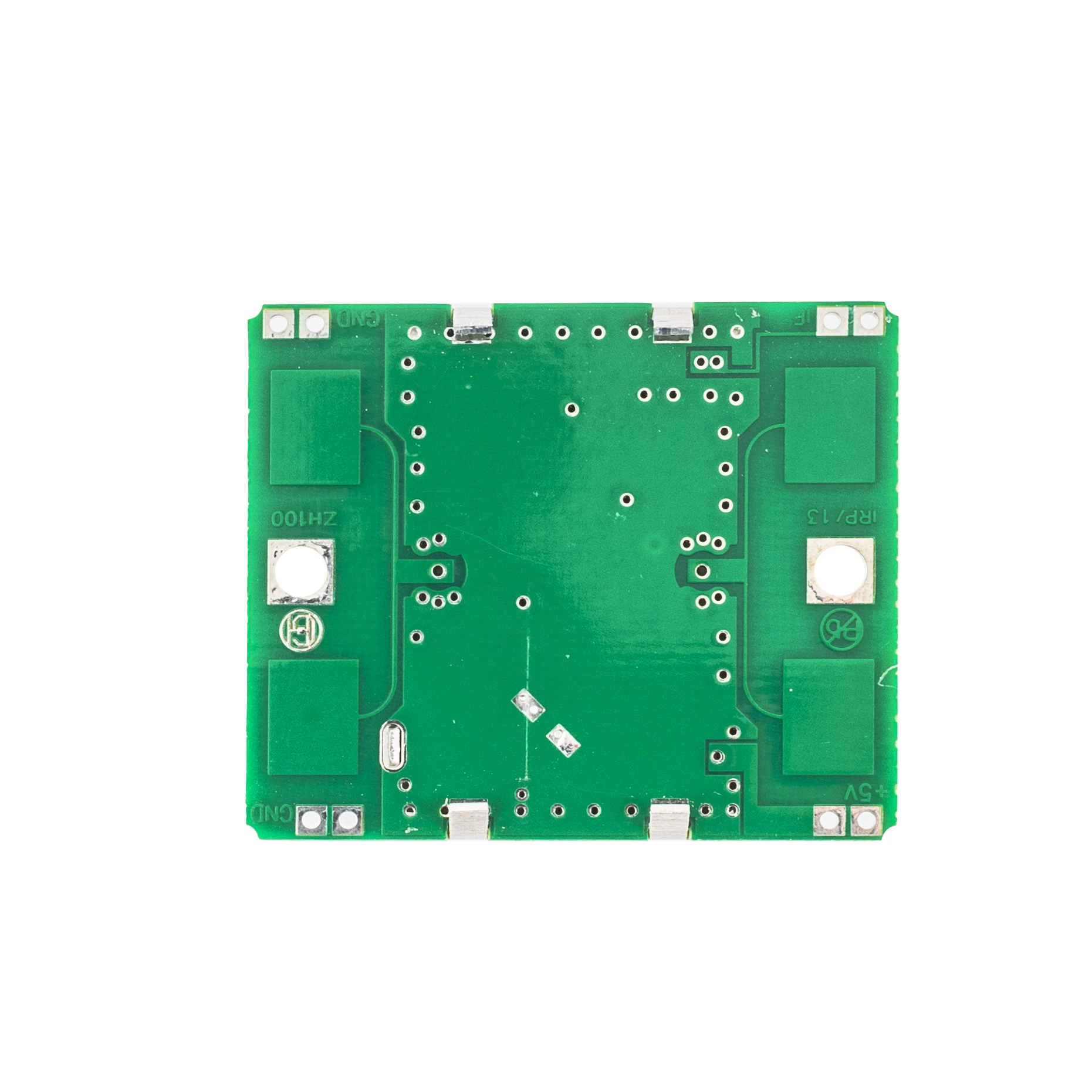

Доплеровский радар НВ-100 основан на эффекте Доплера: передатчик излучает радиоволны с определенной частотой (от 10,520 до 10,530 ГГц), а приемник следит за изменением сигнала, затем сигнал приемника обрабатывается микроконтроллером и выполняет запланированное действие.Первым делом датчик крепится на устойчивой поверхности, в направлении ожидаемого движения. На плате HB100 есть два отверстия для удобного закрепления устройства.
Далее требуется подключить модуль к обрабатывающему сигналы устройству в роли которого может выступать как Arduino, так и другие микроконтроллеры (при этом возможно подключить 2 микроконтроллера одновременно!).
Особенности:
- низкая цена
- широкий спектр применения
- компактность
- высокая точность измерения
Примеры использования:
- системы безопасности
- измерение скорости
- измерение расстояния
- автоматизированные системы
Комплектация:
- 1 × Датчик доплеровского радара HB100
Характеристики:
- Диапазон измерения: более 20 м;
- Частота излучаемых радиоволн: от 10,520 до 10,530 ГГц;
- Размеры: 45 × 37 × 8 мм;
- Потребляемый ток: от 37 до 60 мА;
- Мощность излучения: 12-20 дБм;
- Время опроса: 3-6 мс;
- Ширина луча антенны (3 дБ): азимут 72°, высота 36°;
- Напряжение питания: 5 В.
Подключение и библиотеки:
Модуль совместим с любыми аппаратными платформами, включая Arduino.

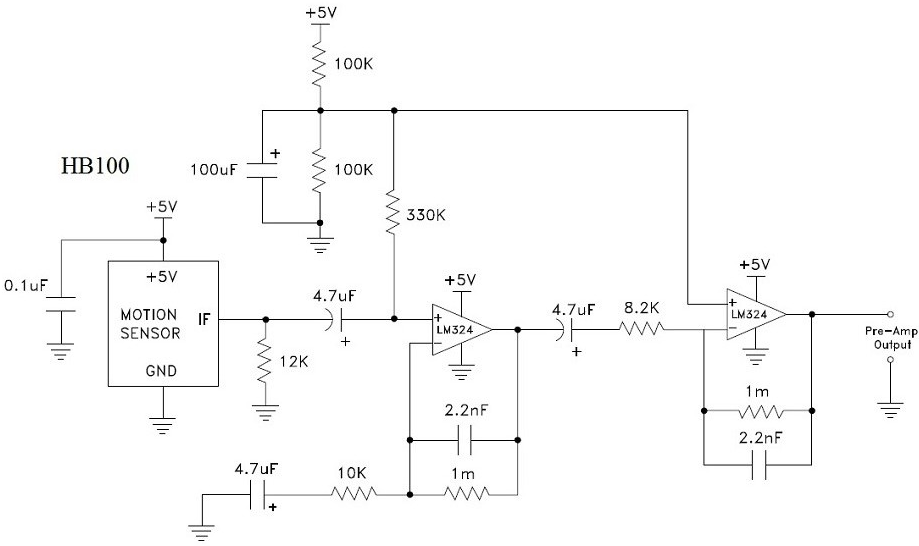

Подключение к Arduino рекомендуется производить с использованием предусилителя. Для работы достаточно стандартных библиотек Arduino IDE.
