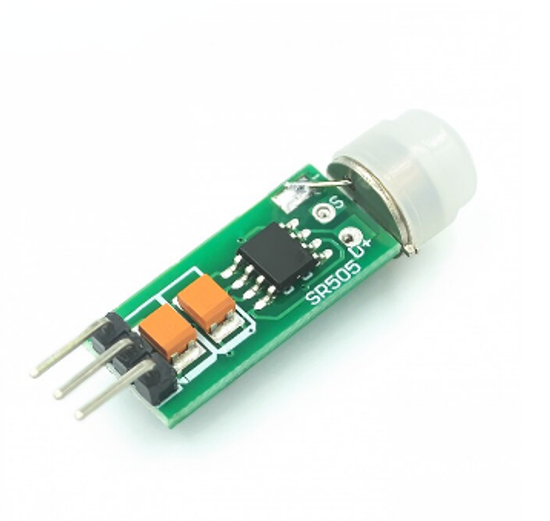

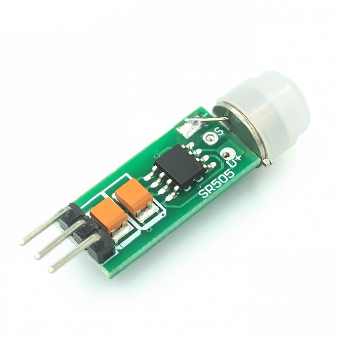

Цифровой датчик HC-SR505 для обнаружения движения представляет собой усовершенствованную версию датчика HC-SR501.
Принцип действия основан на считывании инфракрасного излучения в зоне своей видимости. Так называемый пироэлектрический эффект объясняет появление электрического поля на чувствительном элементе датчика при появлении живых объектов — источников инфракрасного излучения. Изменение уровня излучения приводит к изменению уровня напряжения на цифровом выводе (OUT) датчика. Поскольку это значения 5 вольт (высокий логический уровень) и 0 вольт (низкий логический уровень), то модуль HC-SR505 можно использовать в роли автономного (без исопльзования программируемого контроллера в схеме) триггера для систем безопасности и сигнализации в умном доме: сигнал с датчика движения напрямую может идти на зуммер или модуль реле. Совместим с Arduino, ESP, Raspberry и другими отладочными платами.
Сферическая оболочка на ИК-приёмнике увеличивает угол обзора до 100 градусов. Максимальная дальность действия составляет 3 метра. В отличие от версии HC-SR501 отсутствуют подстреочные резисторы для регулировки чувствительности и длительности срабатывания. По умолчанию, после срабатывания датчика, на его выходе устанавливается выоский логический уровень на 8 секунд.
Технические характеристики:
— Напряжение питания: 4,5...20 В постоянного тока;
— Ток потребления (макс.): 60 мкА;
— Время задержки: 8 секунд;
— Угол обзора: <100 градусов;
— Дальность обнаружения: 3 метра;
— Рабочая температура: -20...+80°C;

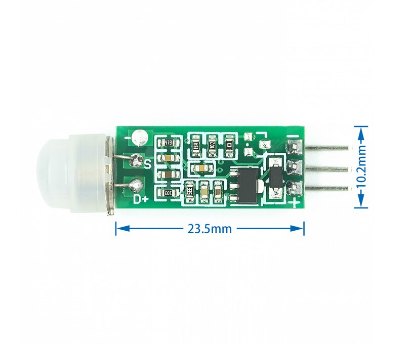

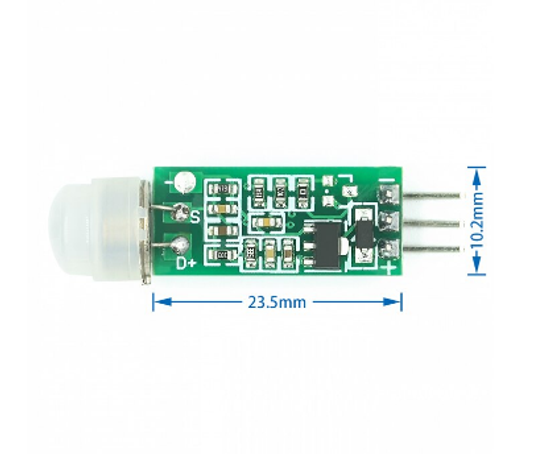

— Размеры печатной платы: 10 x 23 мм.
