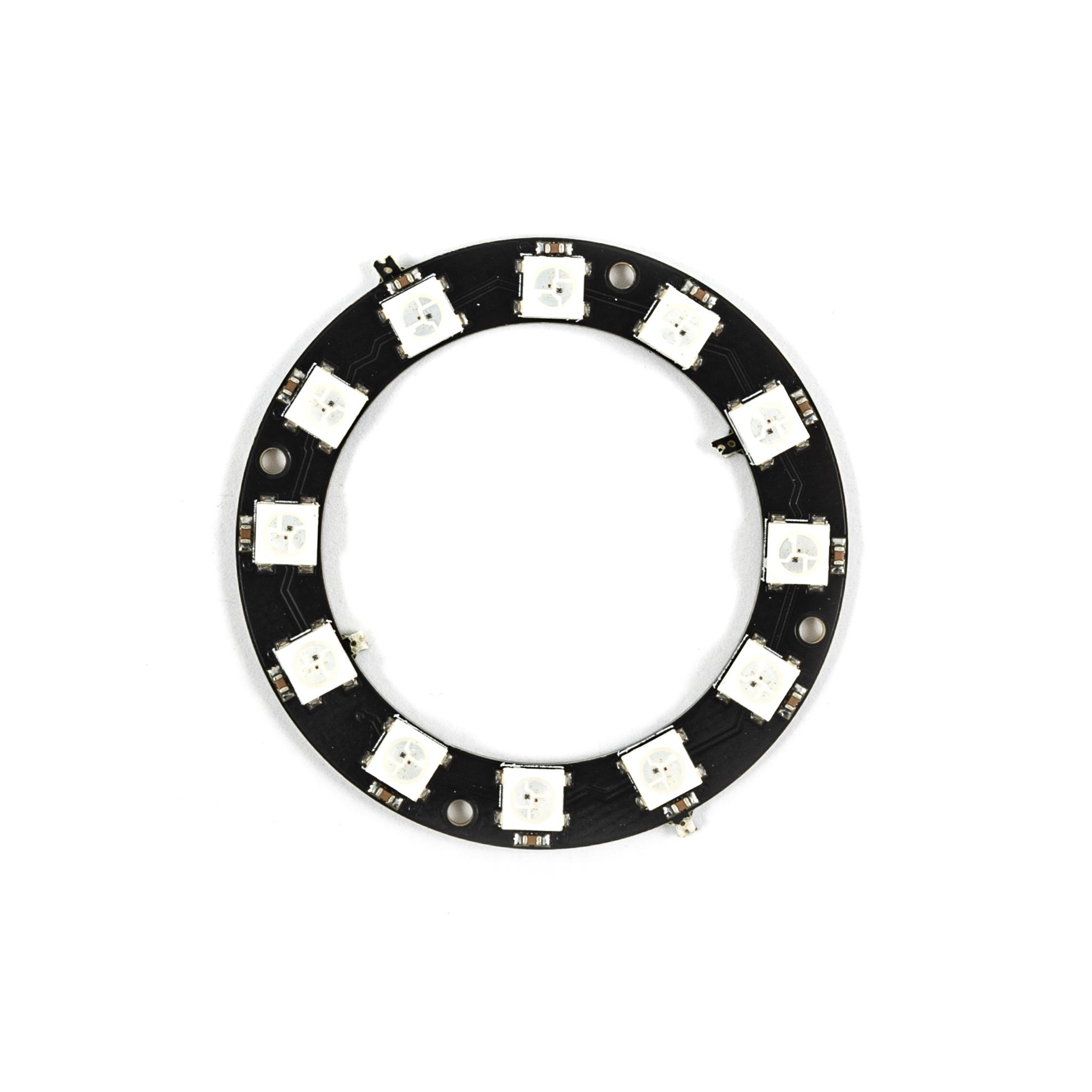

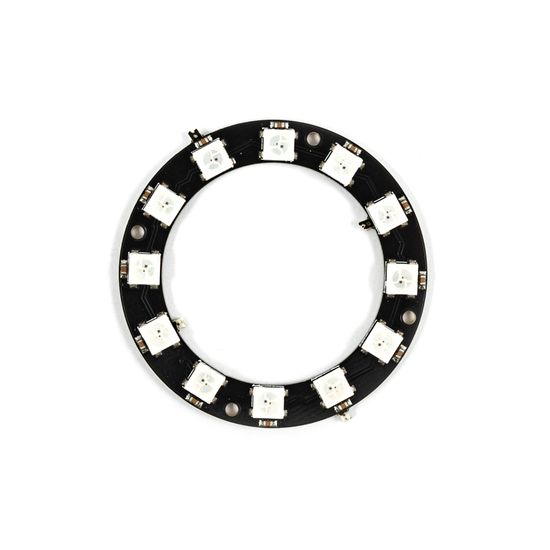

Модуль из 12 адресных RGB светодиодов, выполненных в форме светодиодного кольца, могут послужить отличным способом индикации данных с программируемого контроллера: например, последовательное зажигание светодиодов в зависимости от уровня напряжения на аналоговом входе с фоторезистора или потенциометра; для различных самоделок и проектов, чтобы сделать более интерактивным способ взаимодействия с ними.
Адресные светодиоды отличаются от обычных тем, что к каждому из них последовательно встроен маленький чип, который позволяет осуществляет независимое управление каждым диодом (настройка уровня яркости и цвета горения). Используется тип светодиодов WS2811 5050, который указывает на их размеры (5 x 5 мм). Такие светодиоды обеспечивают хорошую яркость и видимость на расстоянии.
Для написания программного кода в среде разработки Arduino IDE подойдут такие же библиотеки, что используются для адресных светодиодных лент: Adafruit_NeoPixel.h и FastLED.h. Подключение к контроллер осуществляется по трем выводам, два из которых отвечают за питание (положительная линия VDC для подачи от 4 до 7 вольт постоянного тока и заземление GND), а оставшийся вывод — сигнальный, по которому контроллер отдает команды на зажигание тех или иных светодиодов с определенными параметрами и глобальную команду на обновление данных для всего светодиодного модуля.
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Диаметр кольца: 36 мм внутренний и 50 мм внешний
