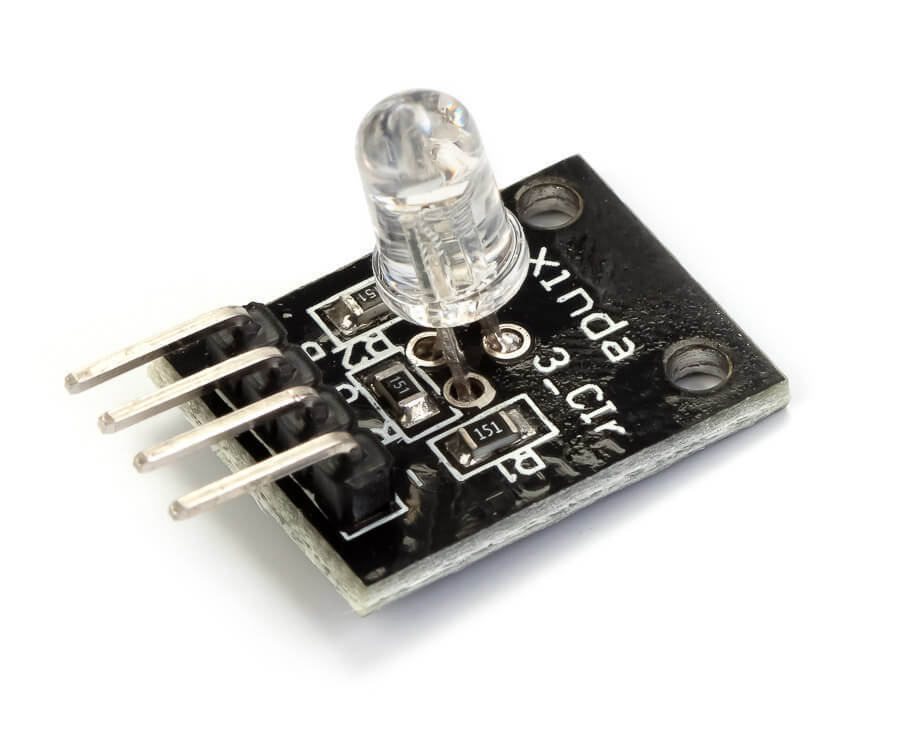

Модуль KY-016 значительно упрощает процессы подключения и управления RGB светодиодом. RGB светодиод так назван по заглавным буквам трех основных цветов: R — красный, G — зеленый, B — синий. Именно из трех маленьких светодиодов разных цветов излучения состоит такой компонент. Для управления каждым из них есть отдельный контакт на плате модуля KY-016. Таким образом, можно переключаться между отдельными цветами: красный, зеленый, синий; так и включаться сразу 2 или 3 компонента, получая смешанные оттенки (фиолетовый при одновременном включении красного и синего; бирюзовый для смеси зеленого и синего).
Модуль совместим с любыми контроллерами и отладочными платами (в том числе, с Arduino, Raspberry Pi и ESP32). Схема модуля представлена с общим катодом (общий минус для всех светодиодов): вывод с обозначением «-» нужно подключить к заземлению на вашей схеме; остальные контакты, обозначающие цвета, подключаются к цифровым выводам контроллера (если используете выводы с поддержкой ШИМ — можно будет управлять яркостью отдельных цветов, получая еще больше вариантов для новых оттенков). Дополнительные резисторы подключать в схему не нужно, они уже предусмотрены в модуле KY-016.
С помощью данного модуля можно добавить индикации в ваши проекты, сделать их более интерактивными.
Технические характеристики:
Диаметр светодиода: 5 мм
Тип светодиода: RGB с общим катодом
Напряжение питания: 5 В постоянного тока
Размеры платы: 19 x 15 мм
Подключение:
R — плюс 5 В (красный)
G -плюс 5 В (зеленый)
- B — плюс 5 В (синий)
- «-» — общий источника питания
