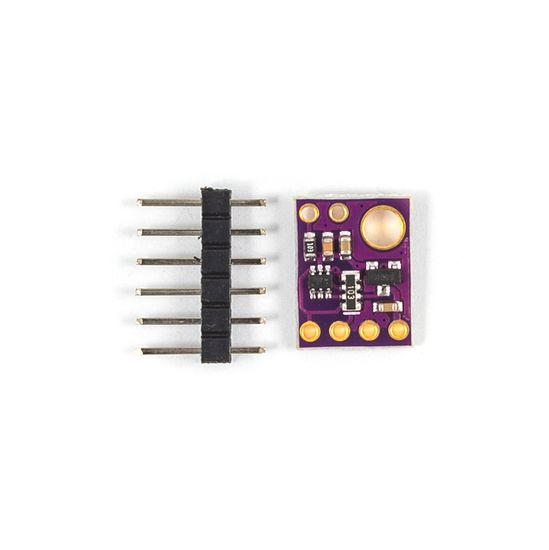

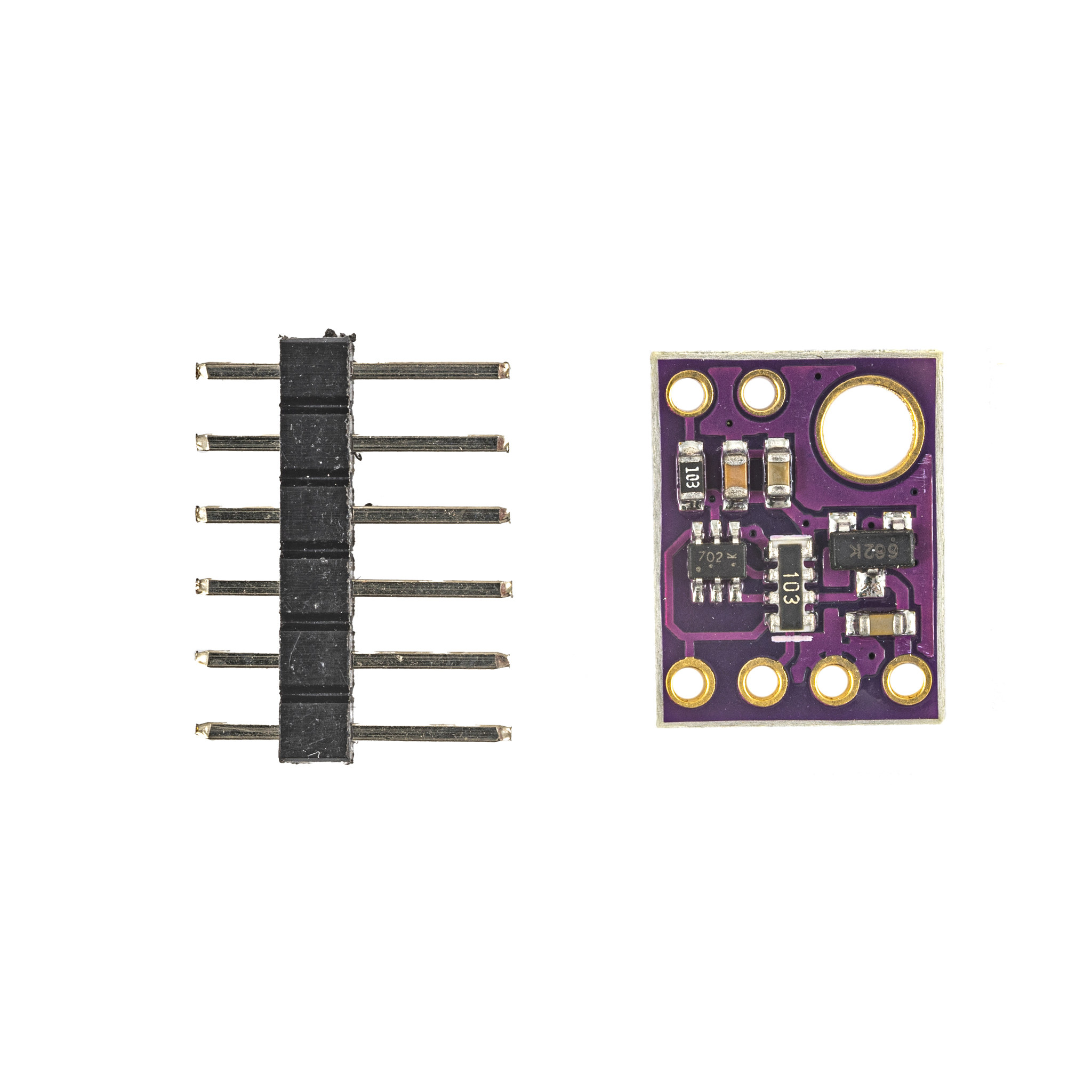

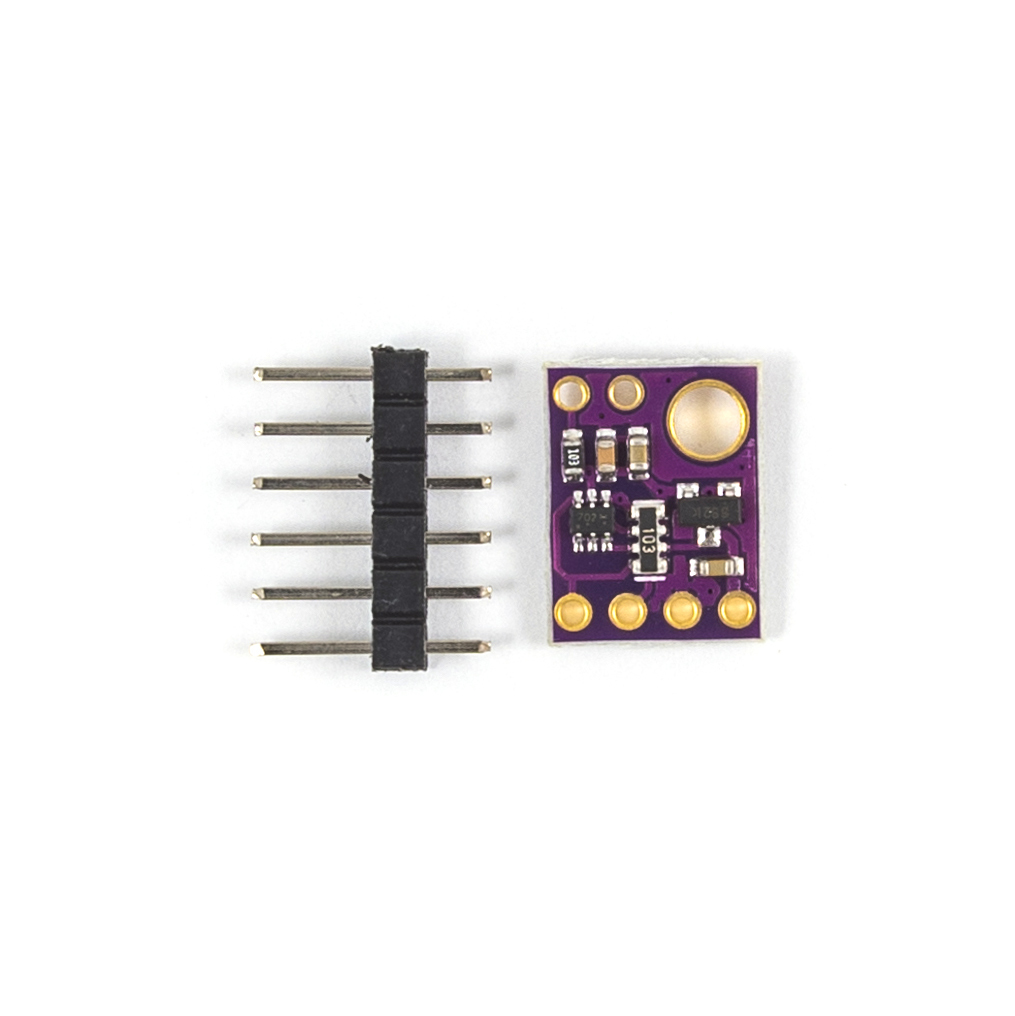

Датчик освещенности GY-49 MAX44009 представляет собой модуль для измерения освещенности окружающей среды.
Имеется 4-контактный разъем для подключения к программируемому контроллеру. Два вывода отвечают за питание модуля (VIN и GND соответствуют положительной и отрицательной линиям, уровень питания от 1,7 до 3,6 В постоянного тока), а остальные используются для обмена данными по I2C протоколу двухпроводного последовательного интерфейса (контакты SDA и SCL). Также допускается запитать модуль и от 5 вольт, так как в плату встроен линейный понижающий стабилизатор.
Датчик имеет одно из самых низких энергопотреблений (1 мкА) среди датчиков подобного назначения. Диапазон измерения интенсивности света: от 0,045 до 180000 люкc (встроенное 22-битное разрешение).
Микросхема датчика MAX44009 от компании Maxim Integrated выполнена в корпусе в форм-факторе UTDFN-Opto размерами 2 x 2 x 0,6 мм. Подробная техническая документация находится здесь.
Технические характеристики:
Микросхема датчика: MAX44009
Протокол связи: I2C
Диапазон измерений: 0,045…180000 люкс
Напряжение питания: 1,7…3,6 В постоянного тока (можно и от 5 вольт)
Потребление тока: 1 мкА
Размеры: 13,2 x 10,5 мм
