Модуль датчика освещенности TEMT6000 представляет собой удобный инструмент для определения интенсивности света в помещении. Такое решение можно использовать в системах умного дома, автоматизированной подсветки, умных жалюзи, которые открываются с первым лучами солнца и т.д.

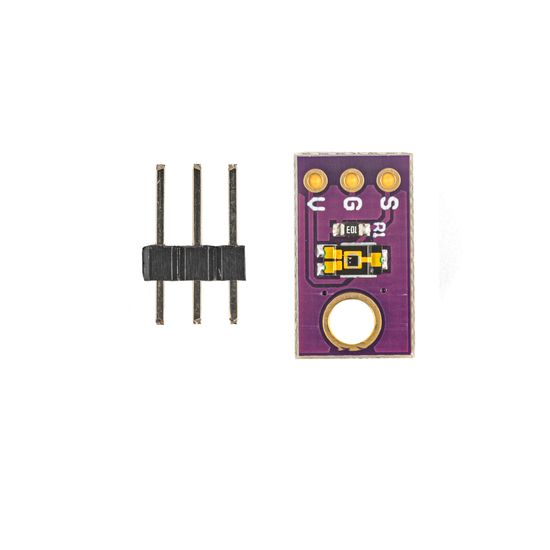

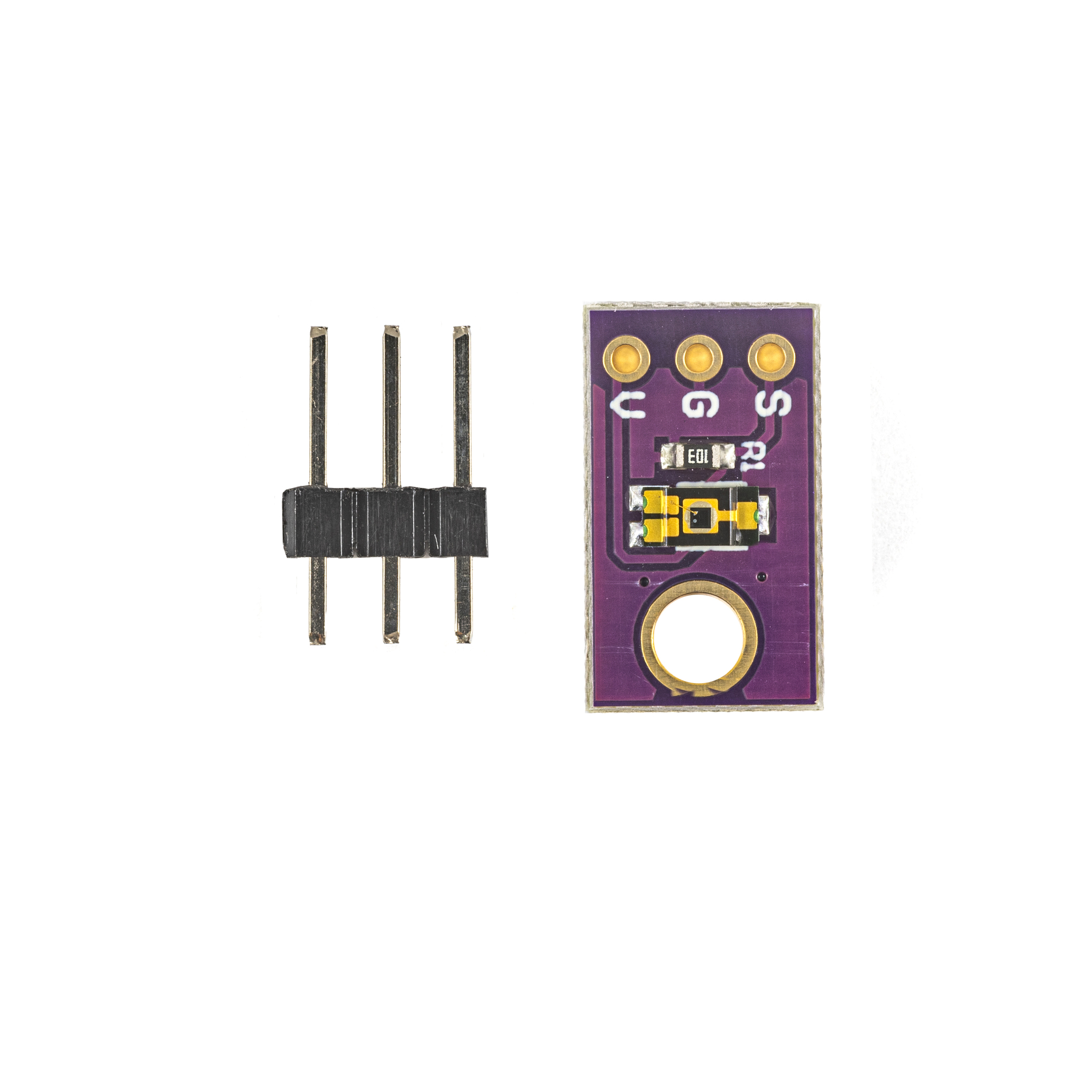

Модуль состоит из печатной платы, на которой закреплен фототранзистор NPN строения и электронная обвязка к нему (резистор на 10 кОм, контактные дорожки и выводы для подключения к электрической схеме).
Принцип работы заключается в следующем: при возрастании уровня интенсивности, падающего на фототранзистор, на его базе увеличивается максимальный ток, который затем будет пройдет через связку коллектор-эмиттер. Чем больше сила тока, тем выше падения напряжения на резисторе 10 кОм, а значит и на выходе датчика.
Модуль состоит из трех контактов подключения, два из которых отвечают за питание (поддерживаются уровни 3.3 и 5 В постоянного тока), а третий является сигнальным (аналоговый выход с датчика). В данном модуле нет встроенного АЦП, поэтому разрешающая способность считывания данных будет определяться параметрами АЦП вашей платы разработки. Например, для Arduino классических версий (Uno, Mega, Nano) разрешение встроенного АЦП составляет 10 бит, а значит данные с датчика будут считываться в промежутке от 0 до 1023 (всего 1024 значения). Вы можете конвертировать их (с помощью функции map() в Arduino IDE) в диапазон измерения в люксах (единица освещенности) от 1 до 1000 люкс, характерный для датчика TEMT6000.
Технические характеристики:
Напряжение питания: 3.3 / 5 В постоянного тока
Диапазон чувствительности: 440…800 нм
Диапазон измерений: 10…1000 люкс
Угол чувствительности: +/- 60 градусов
Номинал встроенного резистора: 10 кОм
Размеры модуля: 14,5 x 8 мм
