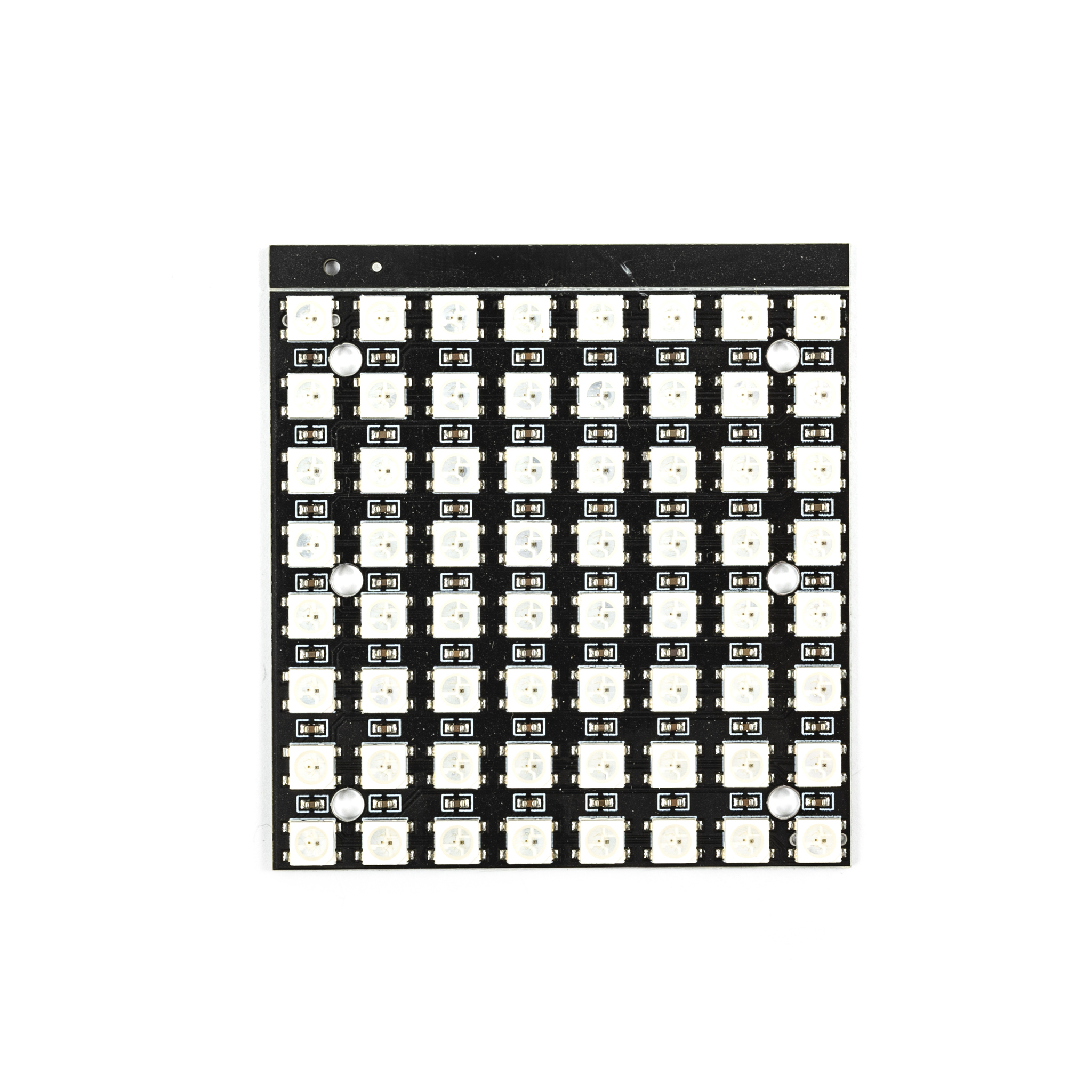

LED матрица квадратная WS2812B-64 8*8 с 64 адресными светодиодами WS2812 8 на 8. В отличие от обычных светодиодных матриц, которые управляются подачей питания на строки и столбцы, и таким образом позволяют формировать нужное изображение, адресные светодиоды WS2812, управляются индивидуально. Микроконтроллер формирует последовательность, которая проходит через всю цепь объединенных последовательно светодиодов, каждый диод отрезает первые три байта, кодирующие заданный цвет(по байту на каждый из трех элементов - R,G и B), и пропускает остальное. Когда в последовательности появляется пауза более заданной длинны, все светодиоды, одновременно переключаются на считанный и запомненный цвет. Вы без труда можете управлять такой матрицей с помощью Arduino или Raspberry, - для WS2812 существует множество готовых библиотек, упрощающих работу с ними до указания номера светодиода в последовательности, и желаемого цвета, или же в случае матрицы, до указания номера в строке и столбце. Можно объединять несколько матриц в блоки, для формирования например цветной бегущей строки. На модуле расположены две группы контактов - вход, для подключения питания, и управления, и выход, для подключения следующей в блоке матрицы.
Важно! Хотя светодиоды WS2812 питаются от 5V, нельзя подключать питание матрицы от микроконтроллера! В матрице 64 диода, каждый диод состоит из трех элементов, - RGB с потреблением около 20 миллиампер, то есть потребление одного такого диода около 60 миллиампер, умножаем на 64 и получается 3.84 Ампера! Это минимум Блока питания, от которого можно запитывать данную матрицу. Любой микроконтроллер быстро выйдет из строя, если подключить питание матрицы от него. Но при этом не забывайте, - GND(-) всех соединенных элементов в устройстве, должно быть объединено.
