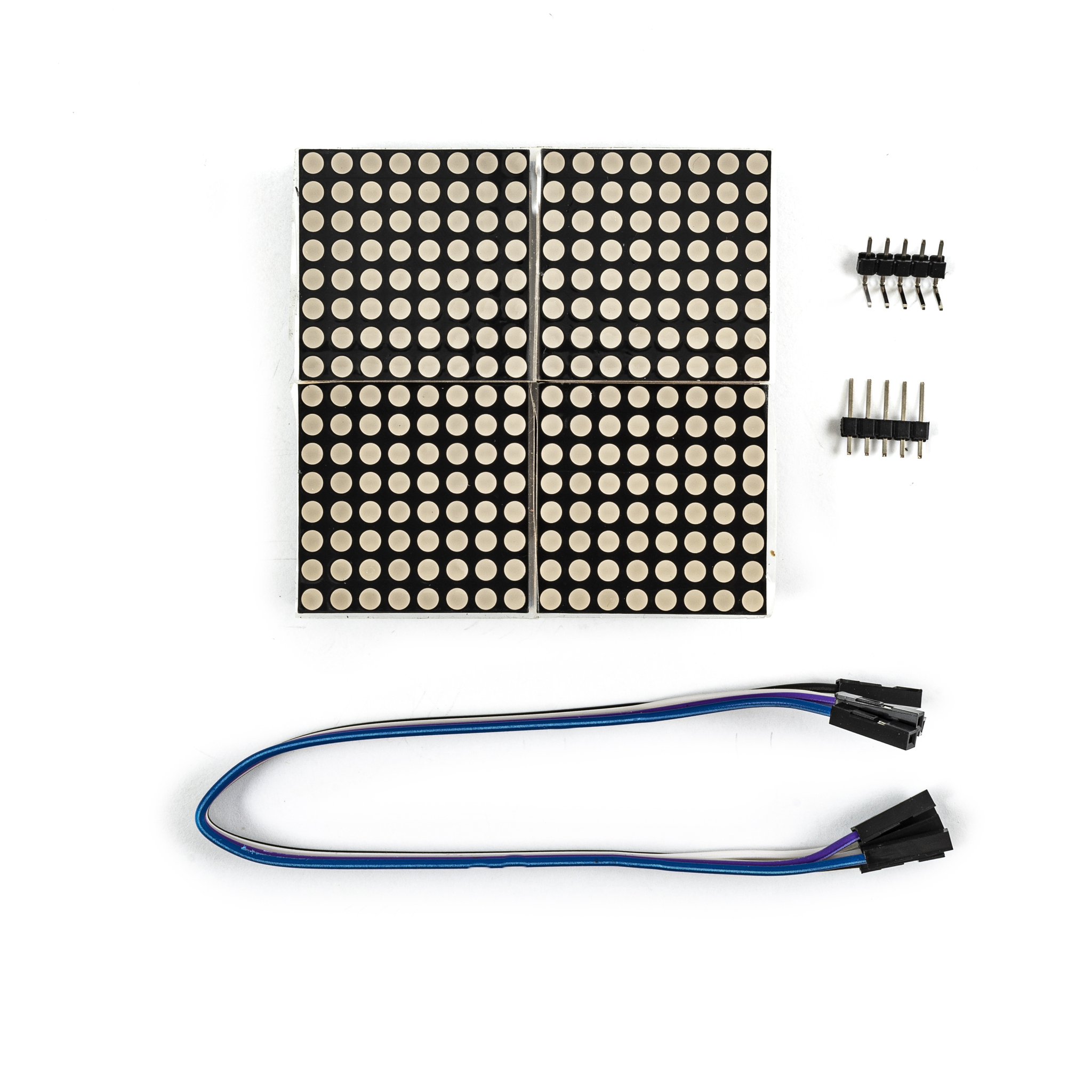

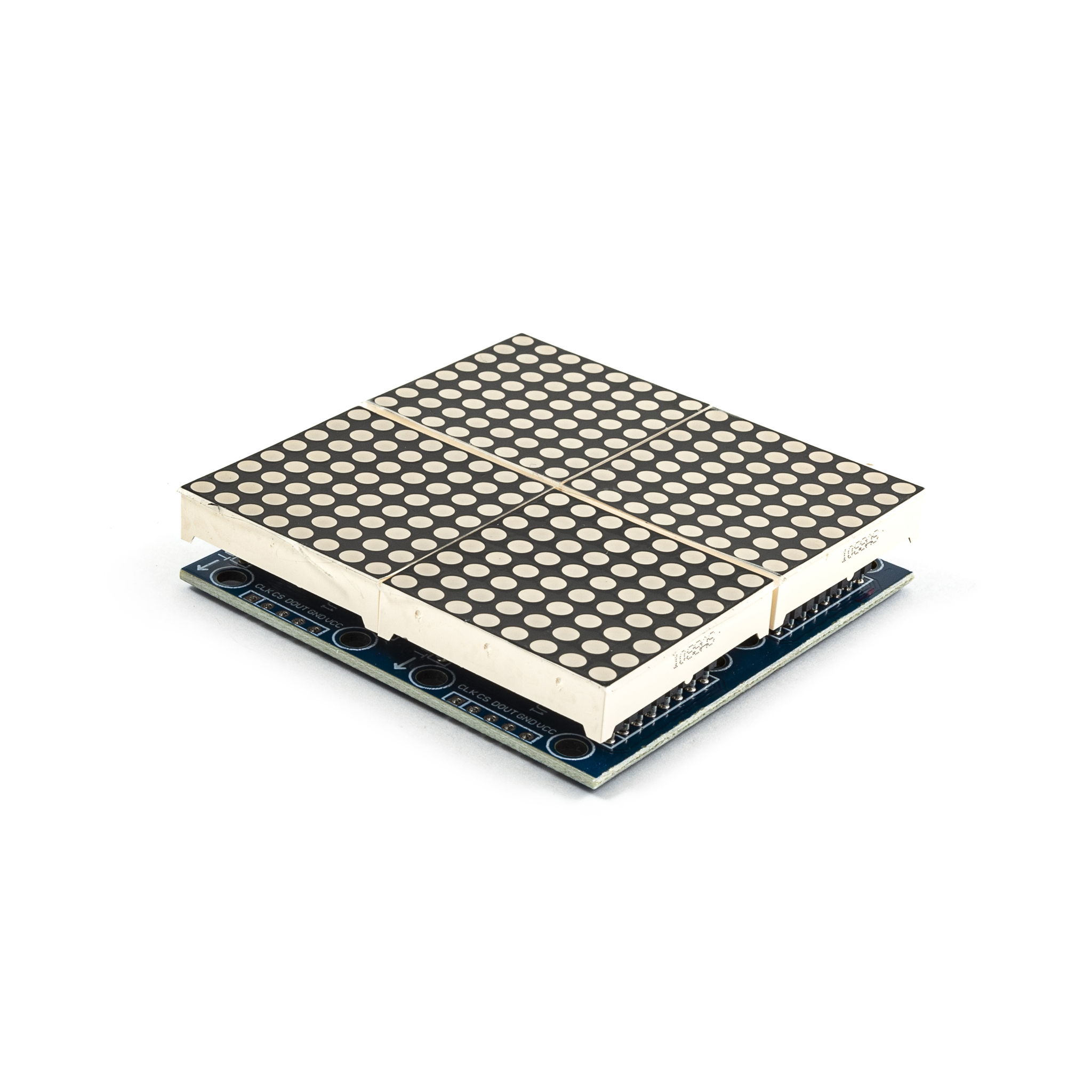

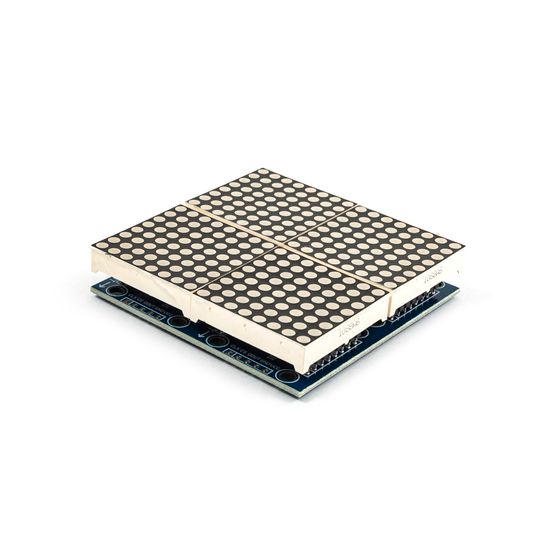

Плата из четырех совмещенных между собой светодиодных матриц 8 x 8 на базе микросхемы MAX7219. В сумме вы получаете 16 строк и 16 столбцов для управления каждым светодиодом на них по отдельности. С ее помощью можно создать интерактивный и яркий интерфейс для вывода данных: информационные табло, различные игры (тетрис и прочие аркады) с применением пикселей и т.д.
3-х проводной протокол (контакты DIN, CS, CLK) параллельного интерфейса обмена данными, который используется в микросхеме MAX7219, и продублированные контакты со стороны каждого модуля матричного дисплея позволяют совмещать несколько таких матриц между собой, создавая как огромные, так и не очень большие светодиодные табло. При этом к программируемому контроллеру все равно подводятся 3 управляющих вывода, а остальные два служат контактами питания (5V и GND), но их лучше подключать не напрямую к отладочной плате, а к источнику питания, оставляя общим между всеми этими устройствами только заземление (GND).
Для удобного вмонтирования в корпус будущего устройства на печатной плате матричного модуля были сделаны монтажные отверстия под 3-мм винты.
Технические характеристики:
Микросхема управления: MAX7219
Число пикселей: 256
Напряжение питания: 5 В постоянного тока
Размеры платы: 64 x 64 x 13 мм
