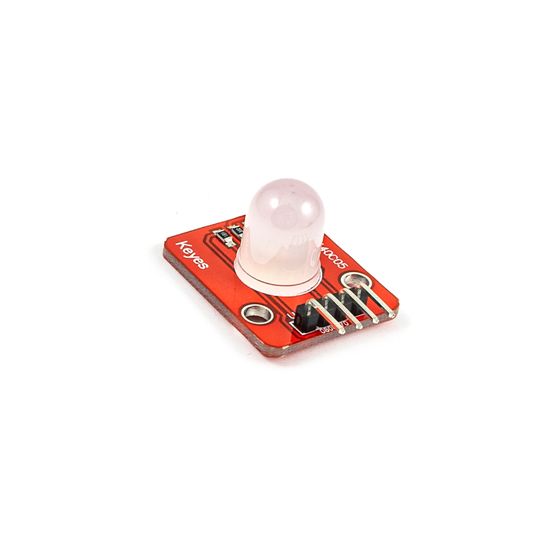

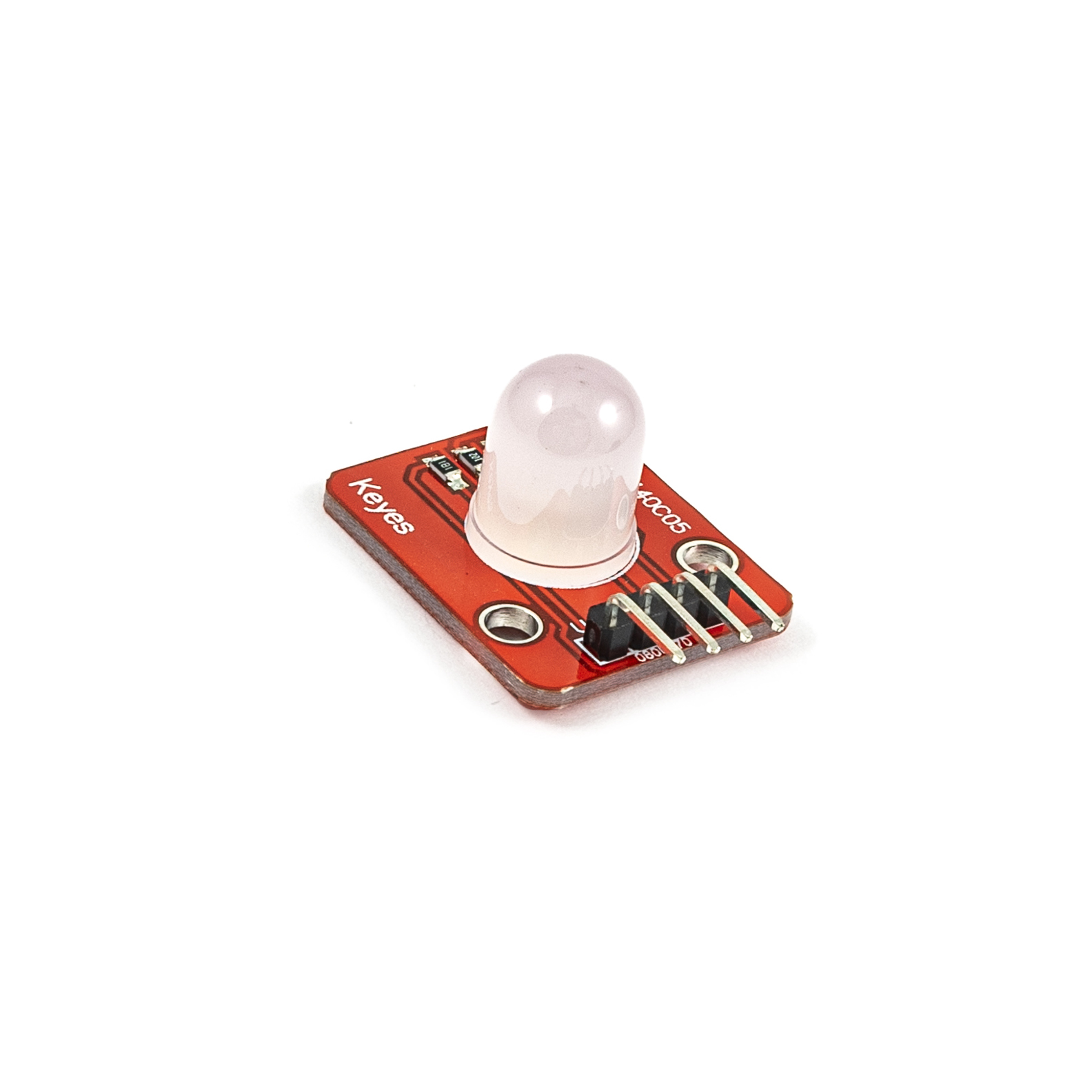

Управляйте ярким RGB светодиодом с помощью компактного модуля на подложке из печатной платы. Теперь для его подключения вам не нужно выбирать соответствующие токоограничительные резисторы, тратить время на сборку прототипа на макетной беспаечной плате или с использованием паяльника. Все эти действия уже выполнены. Вам остается только соединить провода от модуля с контроллером.

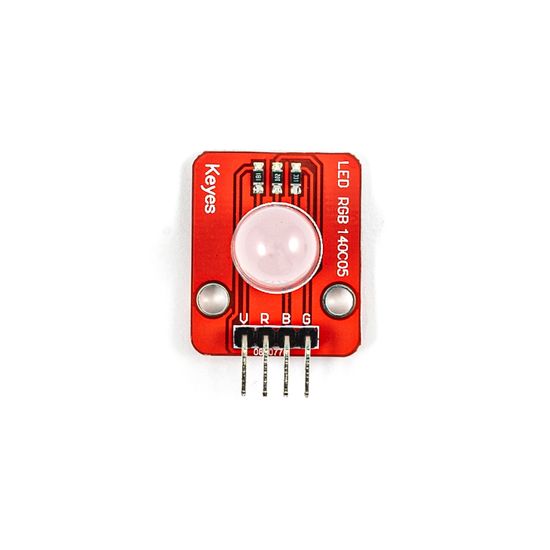

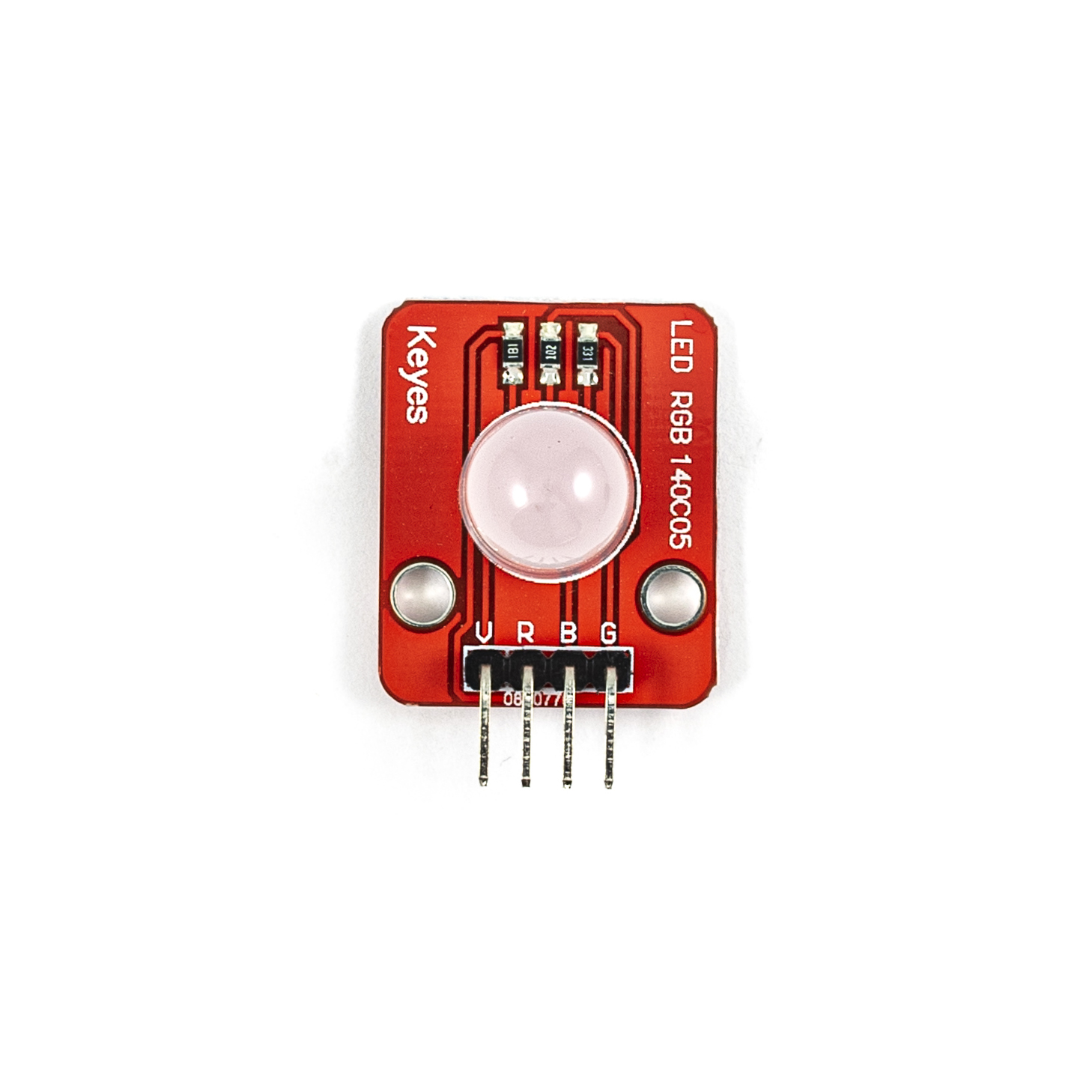

RGB — это производное слово от заглавных букв трех основных цветов (Red: красный, green: зеленый, blue: синий). Модуль имеет общий анод для всех этих светодиодов: на вывод V подается 5 вольт с контроллера или от источника питания. Для включения любого из цветов, нужно подать цифровой сигнал низкого логического уровня на соответствующий ему вывод (R, G или B). Подача импульса на несколько выводов позволяет включать разные светодиоды, комбинировать их и получать смешивание цветов. Например, красный и синий дадут вместе фиолетовый оттенок.
Компактные размеры модуля позволяют легко его встроить в любой электронный проект, а пара отверстий под винты упростят его монтаж в корпус вашего будущего электронного устройства. Модуль светодиода подойдет для создания средства индикации при разработке интерактивных, игровых и портативных устройств.
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Цвет платы: красный
Диаметр светодиодов: 10 мм
Размеры платы модуля: 25 x 21 x 16 мм
