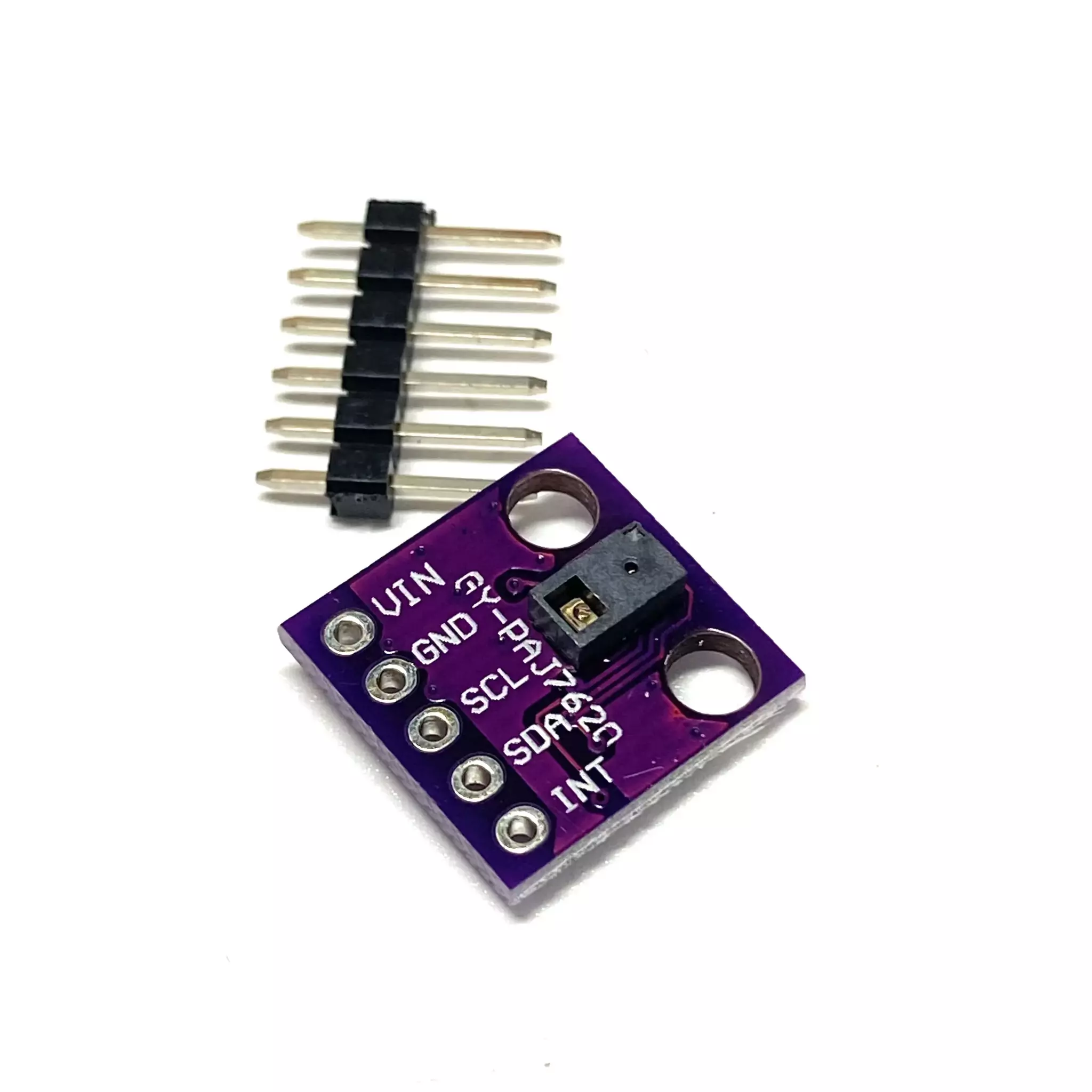

Модуль жестов PAJ7620U2 может распознавать до 9 различных типов движения рук (вверх/вниз/влево/вправо/толкание/тяга/по часовой стрелке/против часовой стрелки/волна) на дальности от 50 до 100 мм. Совместим с программируемыми контроллерами и отладочными платами, поддерживающими работу по I2C протоколу двухпроводного последовательного интерфейса (через выводы SDA и SCL). Через контакт INT выполняется настройка работы устройства через контакт внешнего прерывания.
Питание к модулю подключается через выводы VIN и GND. Программным способом доступна настройка режима работы (обычный/игровой), который влияют на энергопотребление датчика, а также на скорость распознавания (максимально расширенный диапазон от 60°/с до 1200°/с.
PAJ7620U2 рассчитан на работу при напряжении от 2,8 В до 3,3 В при температуре от -40°C до +85°C, а напряжение повышения напряжения для шины I2C и линии прерывания составляет от 1,8 В до 3,3 В. На плате модуля имеется также два монтажных отверстия под винты, чтобы удобнее было вмонтировать в корпус вашего будущего электронного устройства.
Подробная информация о микросхеме модуля приведена в технической документации от производителя.
Технические характеристики:
Название модуля: GY-PAJ7620U2
Количество жестов: 9
Протокол связи: I2C
Дальность срабатывания: 50…100 мм
Скорость передачи данных: до 400 кбит/с
Устойчивость к окружающему освещению: до 100.000 люкс
Скорость распознавания жестов: 60°/с…600°/с (в обычном режиме) и 60°/с…1200°/с в игровом режиме.
Напряжение питания: 1.8…3.3 В постоянного тока
Ток потребления: до 10 мА
Рабочая температура: -40°C...+85°C
