Поворотный энкодер можно использовать для организации удобного и интуитивно понятного пользовательского интерфейса. В отличие от потенциометра он не имеет ограничений на обороты в ту или иную сторону. С помощью подсчета количества выходных импульсов (нужно смотреть на количество импульсов, возникающих при вращении на один оборот: для данной версии 20 импульсов на оборот) удается установить положение ручки в меню дисплея (приведено в качестве примера, поскольку чаще всего можно наблюдать связку из модуля энкодера и LCD дисплея в самодельных ЧПУ станках).

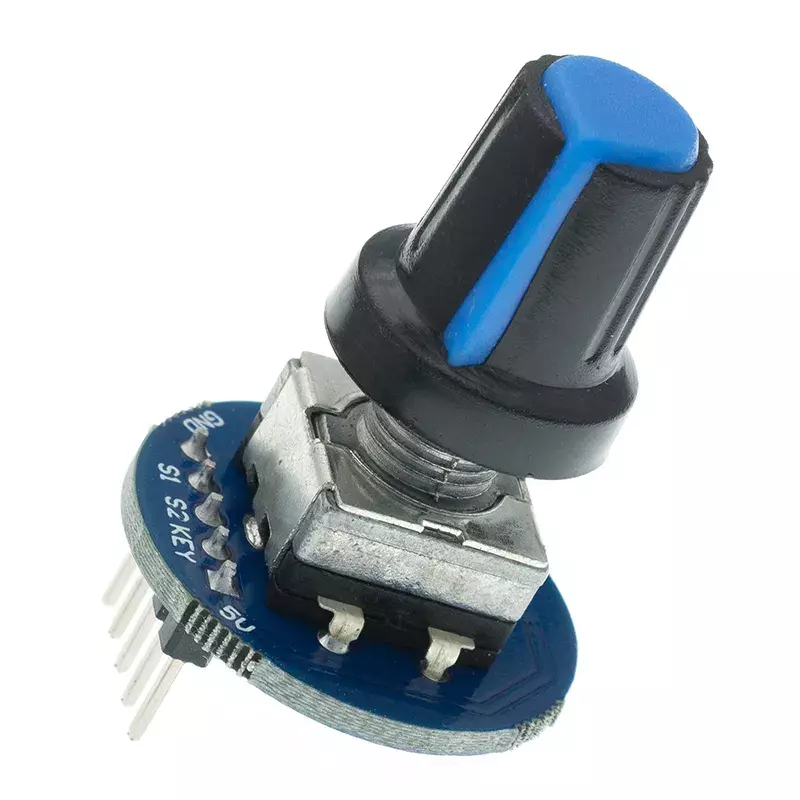

На ручку энкодера дополнительно установлен пластиковый колпак для удобства управления. Контакты 5V и GND предназначены для подключения выводов источника питания (5 вольт постоянного тока), выводы S1 и S2 для подсчета импульсов (следовательно, и оборотов тоже), KEY для реагирования на нажатие на ручку энкодера (срабатывает установленная под ним тактовая кнопка, что также является дополнительной особенностью энкодера в сравнении с потенциометром).
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Количество импульсов на оборот: 20
