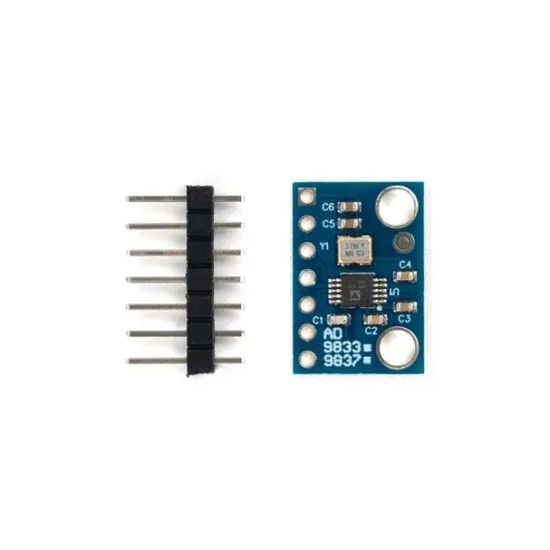

AD9833 — это маломощный программируемый генератор сигналов, способный выдавать синусоидальные, треугольные и прямоугольные выходные сигналы.
Генерация сигналов требуется в различных электронных устройствах для измерения, срабатывания и рефлектометрии во временной области (TDR). Частота и фаза выходного сигнала программируются программно, что позволяет легко настраивать данный модуль. Внешние компоненты электронной обвязки не требуются — модуль генератора уже готов к эксплуатации.
Для подключения к отладочным платам и программируемым контроллерам используется 3-проводной интерфейс SPI, работающий на тактовой частоте до 40 МГц и совместимый со стандартами DSP и большинством существующих микроконтроллеров. Работает в диапазоне напряжения питания от 2,3 В до 5,5 В.
AD9833 имеет функцию отключения питания (SLEEP). Это позволяет отключать питание неиспользуемых частей устройства, тем самым минимизируя потребление тока этой частью: например, ЦАП может быть отключен во время генерации тактового сигнала.
Технические характеристики:
Модель устройства: AD9833
Интерфейс: SPI
Диапазон выходных частот от 0 МГц до 12,5 МГц
Разрешение 28 бит: 0,1 Гц при опорной частоте 25 МГц
Виды сигналов на выходе: синусоидальные, треугольные и прямоугольные
Напряжение питания: 2,3…5,5 В постоянного тока
Потребляемая мощность 12,65 мВт при 3 В
Рабочая температура: -40…+105°C
Размеры платы: 18 x 13 x 8 мм
