Реле с датчиком влажности почвы позволит очень легко организовать систему автополива для домашнего использования или в саду. Поскольку реле и модуль датчика влажности почвы (благодаря встроенному компаратору) работают на цифровой логике, где имеется всего два типа сигналов: логическая 1 (5 вольт) и логический ноль (0 вольт), то можно создать систему по их автономной работе, не прибегая за помощью к программируемым контроллерам.

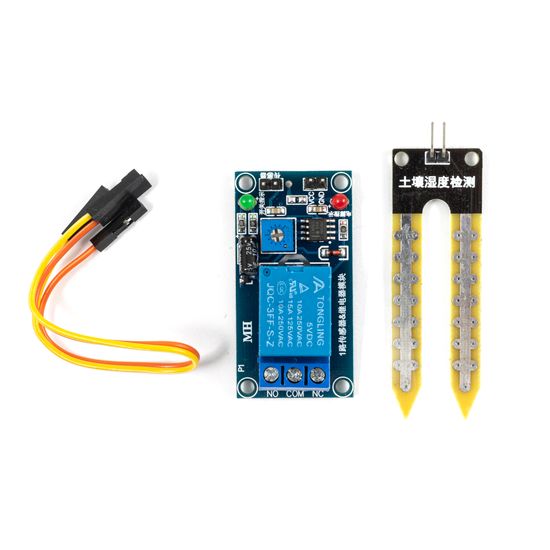

С одной стороны модуля реле расположены винтовые клеммы синего цвета, к которым подключаются выводы нагрузки и источника питания к ней. Например, в ее роли может быть насос для полива (водяная помпа). Реле позволяет коммутировать (управлять) электрическими цепями с параметрами: до 250 В и до 10 А переменного тока, до 30 В и до 10 А постоянного тока. Для срабатывания реле (чтобы цепь была замкнута или разомкнута) необходимо подать 5 вольт с внешнего модуля, которым является датчик влажности почвы (два вывода для его подключения подписаны китайскими символами на противоположной от винтовых клемм стороне модуля).
Также на плате имеются два вывода для подключения питания (5V и GND: положительный и отрицательный контакты питания соответственно). Встроенный подстроечный резистор служит способом регулировки чувствительности компаратора. Компаратор выполняет конвертацию сигнала с датчика влажности почвы в строгий цифровый сигнал двух уровней значений (логические 1 или 0). Порог напряжения, который преобразуется компаратором в единицу на выходе настраивается через поворот подстроечного резистора (можно воспользоваться небольшой крестовой отверткой). Встроенные светодиоды (зеленый и красный) служат индикаторами состояния работы модуля.
Технические характеристики:
Тип реле: электромагнитное
Количество каналов: 1
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 5 В постоянного тока
Ток потребления: 40…100 мА
Размеры платы: 70 x 30 мм
