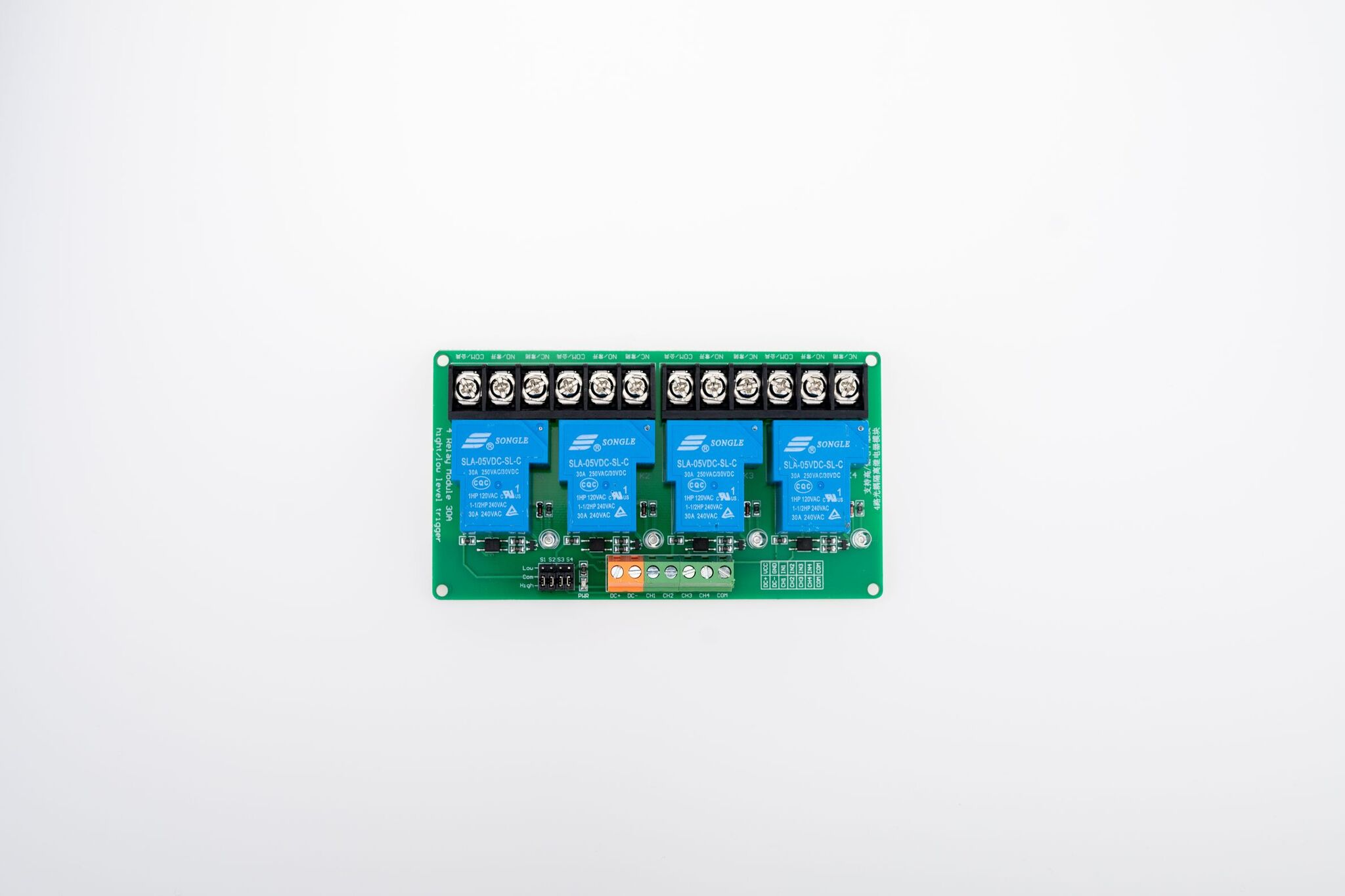

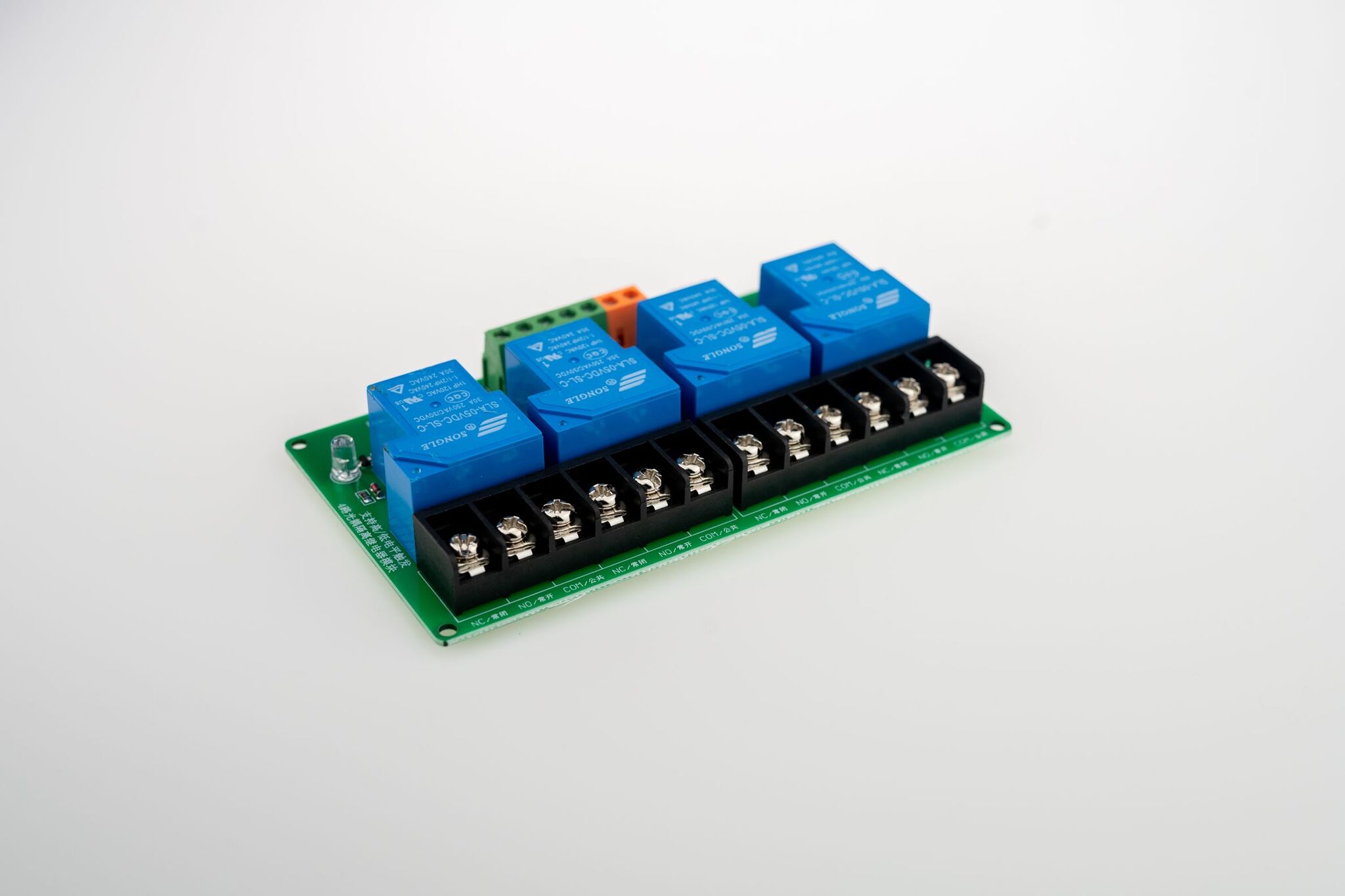

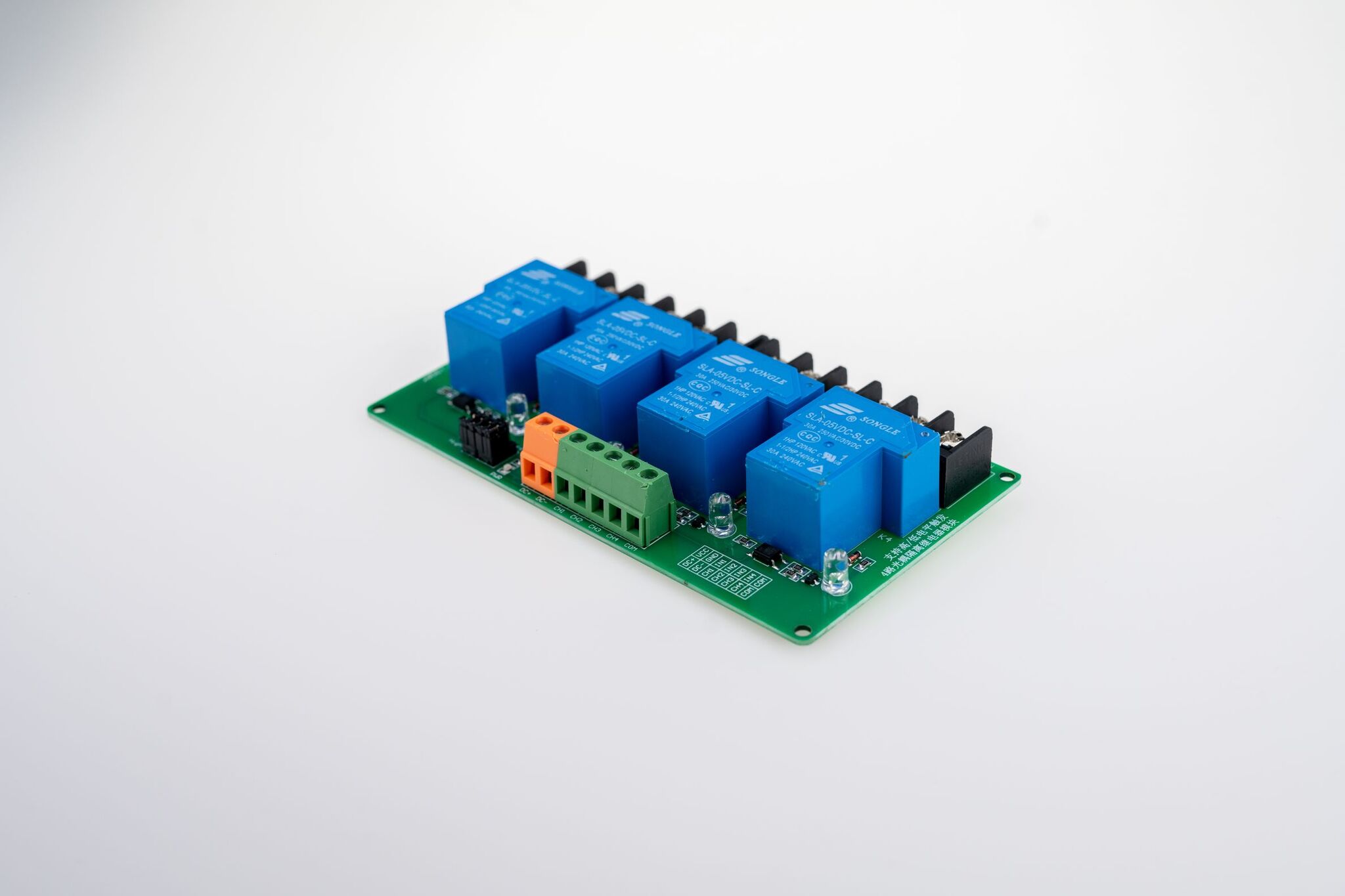

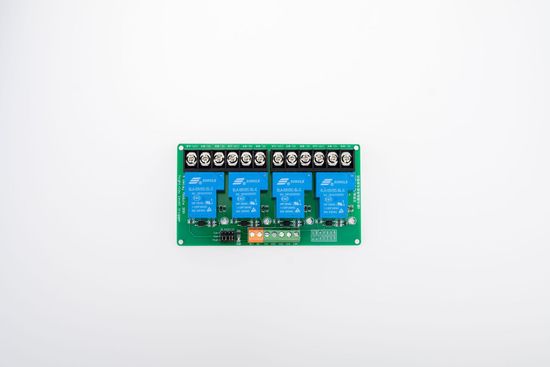

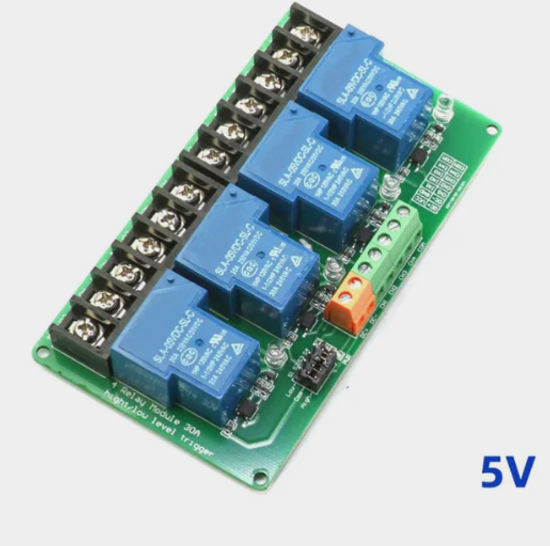

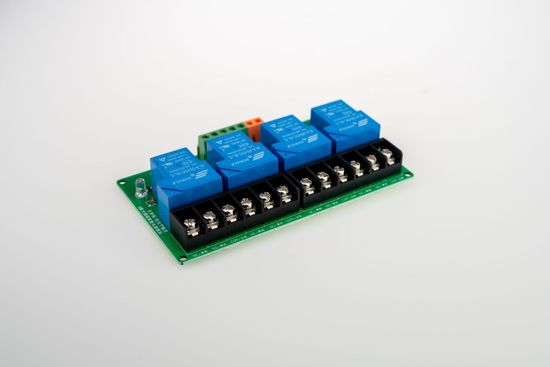

Релейный модуль 4-канальный 5В 30А с опторазвязкой — это устройство, позволяющее управлять мощными устройствами с помощью слабых сигналов с микроконтроллеров. Данный модуль состоит из четырех реле, каждое из которых способно коммутировать ток до 30 А при подаче управляющего сигнала уровня 5 В постоянного тока. Встроенная схема опторазвязки служит для изоляции сигналов управления от мощных цепей, что делает безопасным использование с ними контроллеров Arduino или ESP. Максимальное коммутируемое напряжение в цепях с постоянным током составляет 30 В, а для переменного 250 В.
Модуль оснащен светодиодными индикаторами, которые отображают состояние включения/выключения каждого реле. На плате присутствуют винтовые клеммы для удобного подключения всех контактов. Релейный модуль совместимый с любыми микроконтроллерами и отладочными платами. Оснащен 4-мя отверстиями под крепежные болты (по 3,1 мм в диаметре) для удобного монтажа в корпус будущего устройства.
Релейным модулям находят применение в самых разных областях конструирования, робототехники, домашней и промышленной автоматизации.
Технические характеристики:
Рабочее напряжение: 5 В постоянного тока
Коммутируемое напряжение: до 30 В постоянного тока, до 250 В переменного тока
Коммутируемый ток: 30 А
Время отклика: менее 20 мс
Рабочая температура: -40°C…+85°C
Срок службы реле: 100 000 циклов
Распиновка модуля:
DC+ | положительный вывод источника питания |
DC- | отрицательный вывод источника питания |
CH1 | управляющий сигнал для первого канала реле |
CH2 | управляющий сигнал для второго канала реле |
CH3 | управляющий сигнал для третьего канала реле |
CH4 | управляющий сигнал для четвертого канала реле |
COM | общее заземление |
NO | нормально-открытый контакт управления внешней нагрузкой |
NC | нормально-закрытый контакт управления внешней нагрузкой |
COM | общий контакт внешней нагрузки |
Пример подключения нагрузки к реле:
