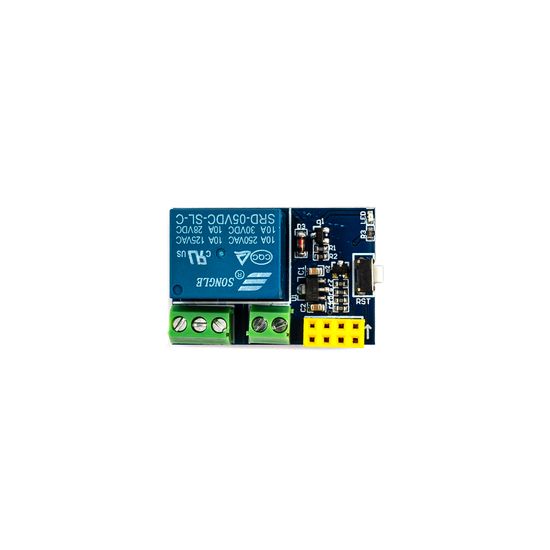

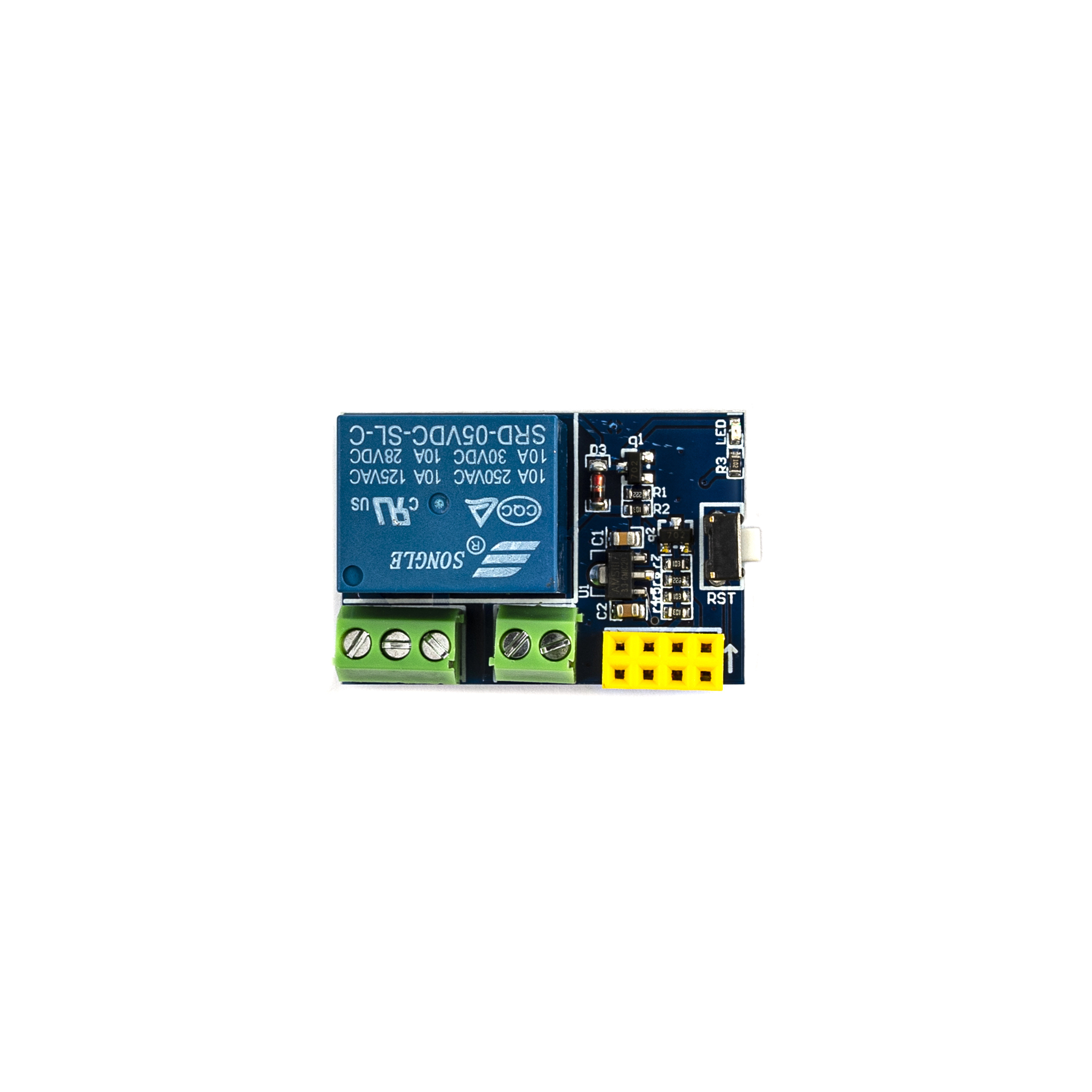

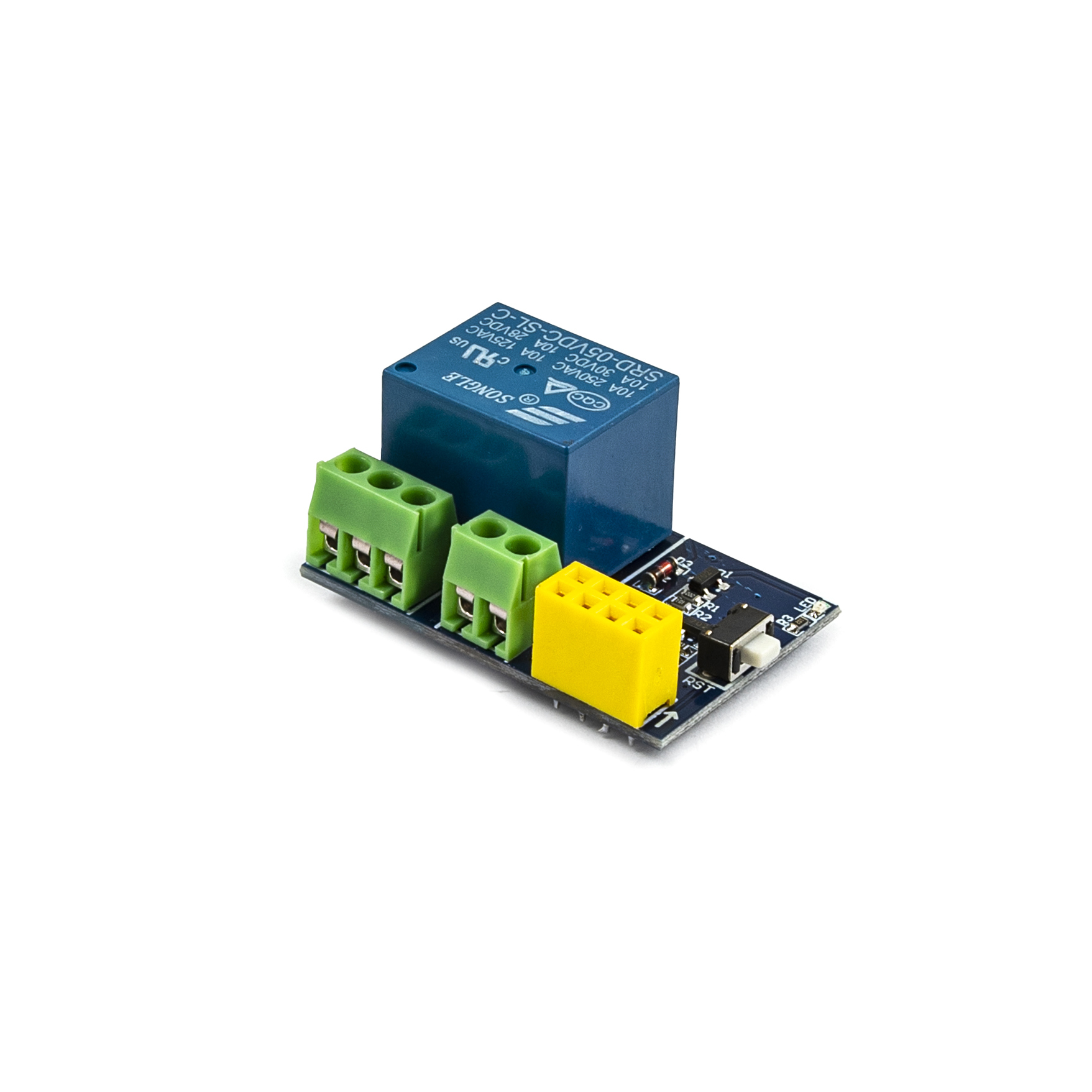

Компактный модуль одноканального электромагнитного реле для управления электрическими цепями напрямую с микроконтроллеров ESP8266 в форм-факторе модулей ESP-01/S. Отличие данных микроконтроллеров от более распространенных Arduino в том, что в них встроен Wi-Fi модуль для организации работы с ними по локальной сети или через веб-сервер (дистанционное управление из любой точки мира). Также в контроллерах ESP8266 больше памяти для программного кода и более мощные вычислительные способности.

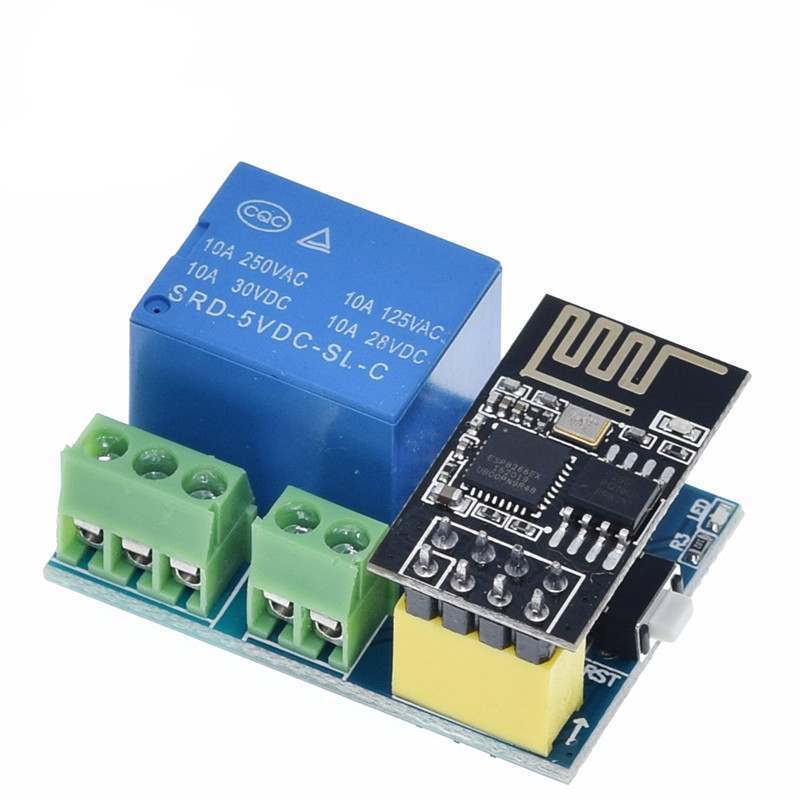

Вы можете загрузить в них код с помощью плат Arduino (с разъемом ICSP) или внешних программаторов, а затем в два счета подключить к модулю реле: контакты типа «папа» просто вставляются поверх выводов типа «мама» желтого цвета, образуя бутербродообразную конструкцию. Несмотря на свои преимущества, ESP8266 очень требователен к питанию (нужны стабилизаторы) и имеет уровень напряжения логики 3.3 В (что недостаточно для управления реле). Описываемый модуль справляется безупречно со всеми этими проблемами.

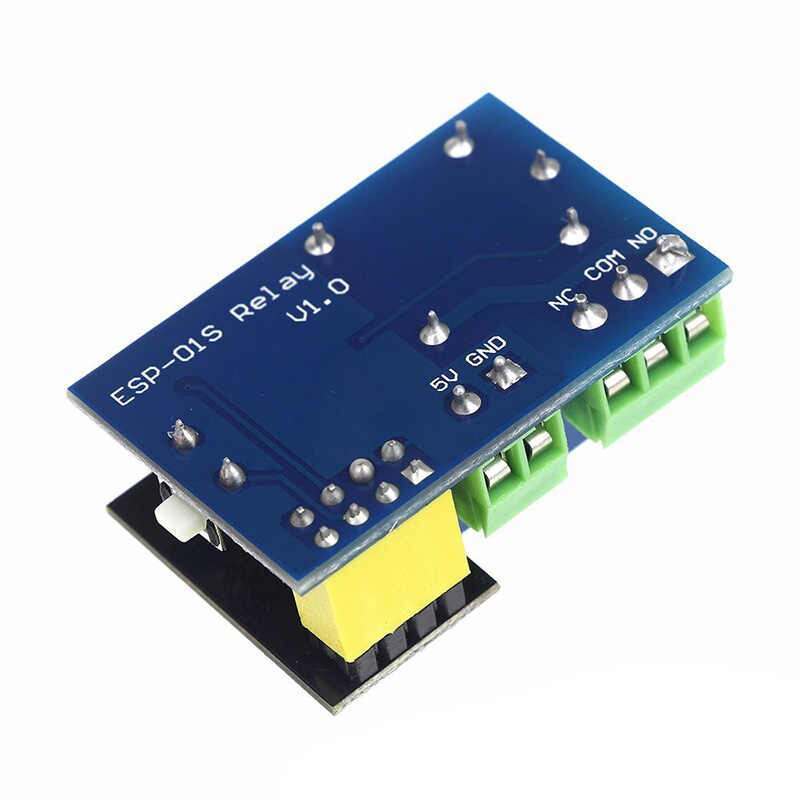

Трехконтактная клемма винтового типа позволяет подключить контакты нагрузки с параметрами до 250 В переменного тока или до 30 В постоянного тока с максимальной силой тока 10 А, которой нужно управлять (двигатель, лампочка или светодиодная панель). Другая клемма состоит из двух контактов и нужна для подключения внешнего источника питания к модулю.
Технические характеристики:

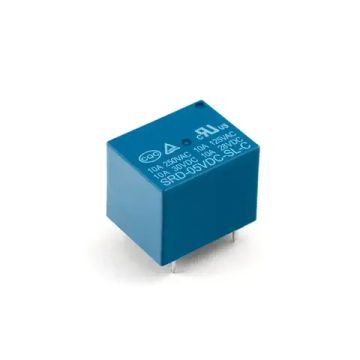

Тип реле: электромагнитное (SRD-05VDC-SL-C)
Количество каналов: 1
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 5 В постоянного тока
Напряжение питания устройства: 5 В постоянного тока
Микросхема платы управления: ESP8266
Рабочая частота: 80 МГц
Память: 1 Мб
Протоколы беспроводной связи: WLAN 802.11 b/g/n
Размеры платы: 37 x 25 мм
