Релейный модуль — это электронное устройство, позволяющее низковольтным цепям управлять высоковольтными. Классическим примером является безопасное использование Arduino в роли контроллера для управления мощными двигателями, светодиодными лампами, электроприборами с помощью 5-вольтового сигнала. Для реле, которые требуют управляющего сигнала уровня 12 вольт (как в данном случае), можно использовать повышающий преобразователь напряжения или связку с транзистором.

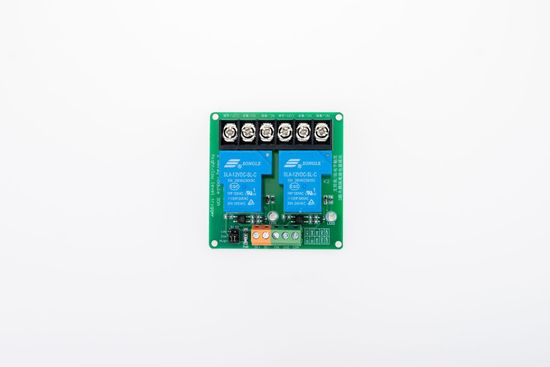

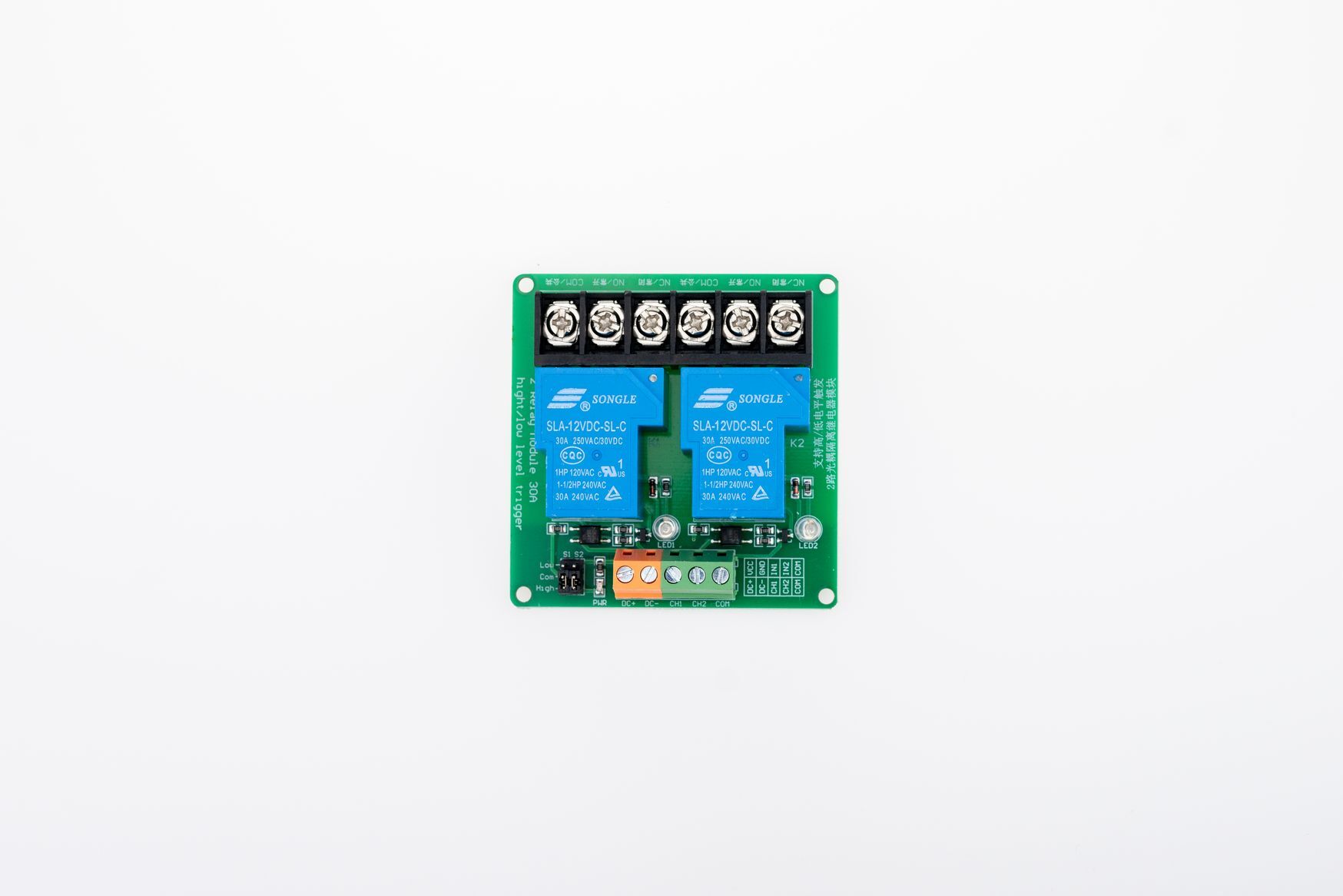

2-канальный релейный модуль с оптопарой может независимо управлять одной или двумя цепями и рассчитан на максимальную нагрузку 30 Ампер. Функция опторазвязки подразумевает использование оптопары, которая изолирует схему управления от схемы нагрузки для обеспечения дополнительной безопасности и защиты схемы управления.

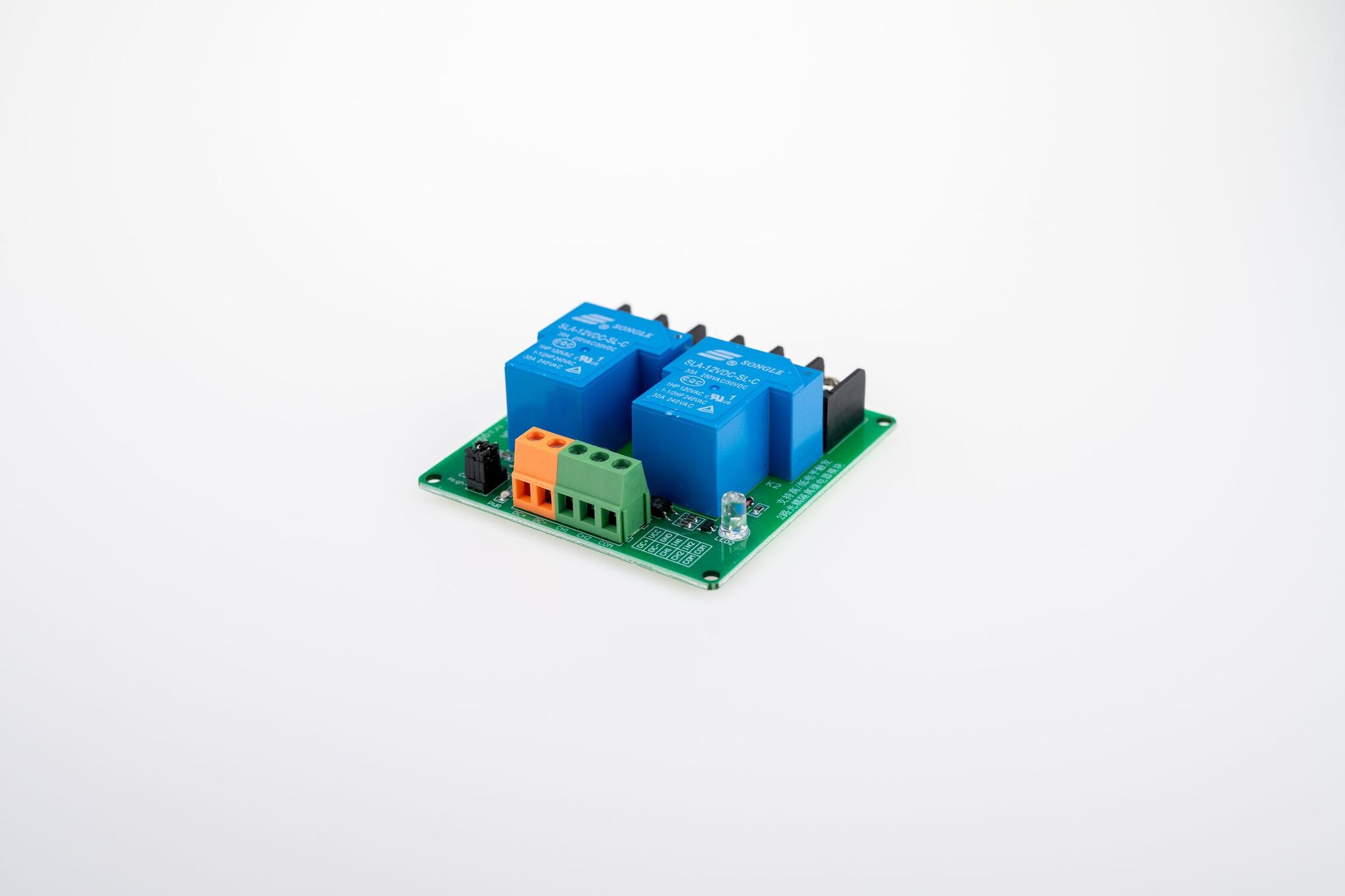

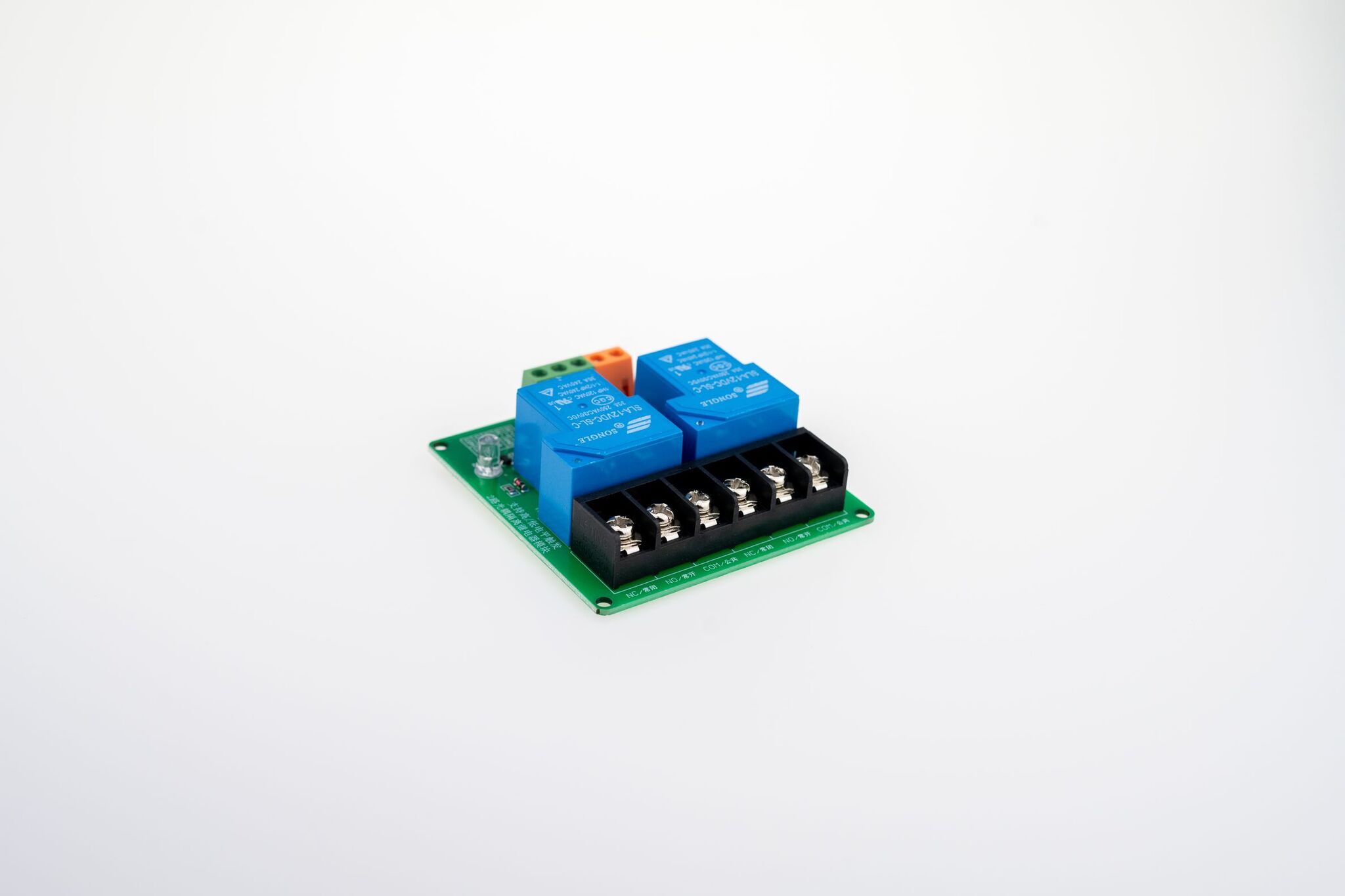

Каждый канал модуля имеет максимальное коммутируемое напряжение в цепях с постоянным током 30 В, а для переменного тока 250 В. Под эти характеристики подходит реализация управления двигателями, нагревателями и осветительными устройствами. Встроенные в плату светодиодные индикаторы отображают состояния реле (разомкнуто или замкнуто) для каждого канала. Винтовые клеммы упрощают подключение контактов к модулю.
Технические характеристики:
Рабочее напряжение: 12 В постоянного тока
Коммутируемое напряжение: до 30 В постоянного тока, до 250 В переменного тока
Коммутируемый ток: 30 А
Время отклика: менее 20 мс
Рабочая температура: -40°C…+85°C
Срок службы реле: 100 000 циклов
Распиновка модуля:
DC+ | положительный вывод источника питания |
DC- | отрицательный вывод источника питания |
CH1 | управляющий сигнал для первого канала реле |
CH2 | управляющий сигнал для второго канала реле |
COM | подключение заземления |
NO | нормально-открытый контакт управления внешней нагрузкой |
NC | нормально-закрытый контакт управления внешней нагрузкой |
COM | общий контакт внешней нагрузки |
Пример подключения нагрузки к реле:
