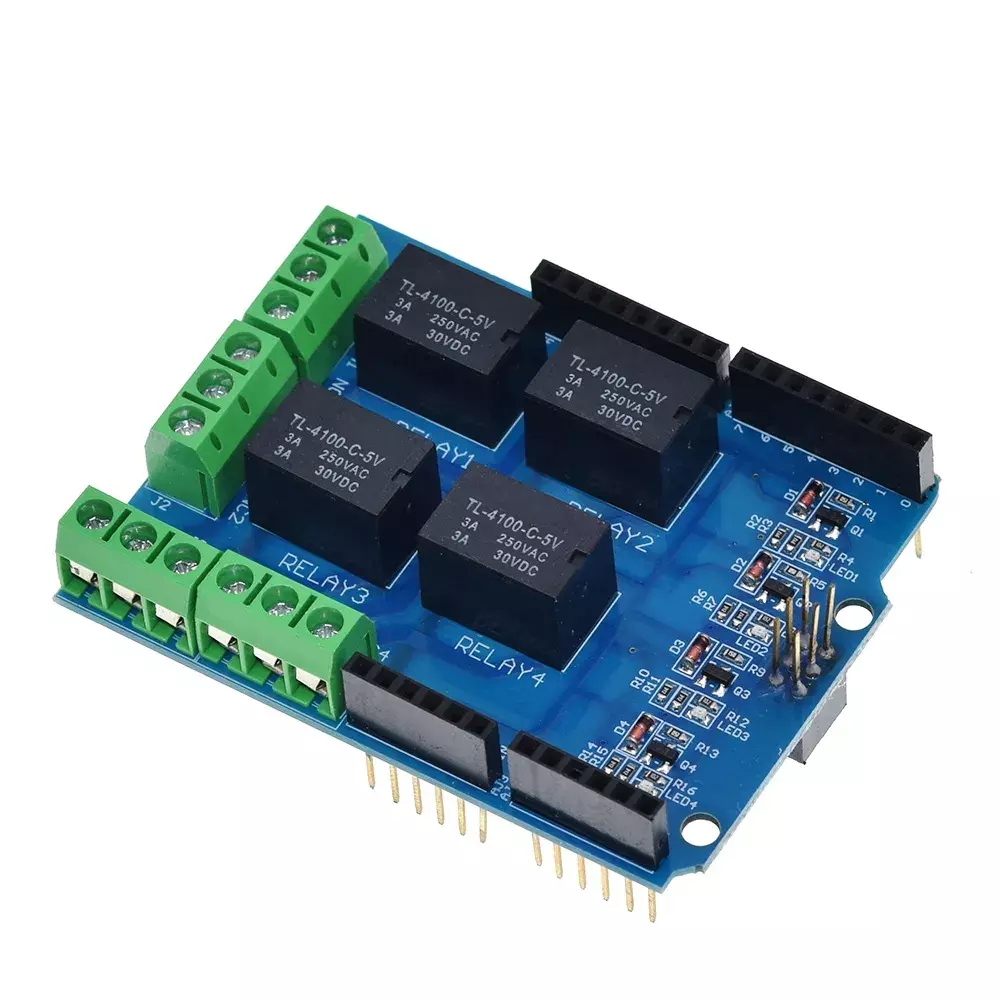

Плата расширения для Arduino Uno/Leonardo/Mega с 4-мя сигнальными реле предназначена для комфортного управления внешними нагрузками с помощью классических плат Arduino.
Плата оснащена четырьмя электромагнитными реле TL-4100-C-5V, принцип работы которых основан на замыкании/размыкании подключенных к ним двух контактов от участка электрической цепи. Они могут работать с высокомощными нагрузками, что позволяет управлять с помощью Arduino полноценными электроприборами. Единственное, на что следует обращать внимание — параметры коммутируемой нагрузки (до 3 ампер по силе тока, до 250 вольт для переменного тока и до 30 вольт для постоянного).
Каждое реле оснащено оптопарой, что гарантирует безопасность подключения с Arduino: коммутируемая цепь с помощью реле никак не сможет взаимодействовать с линией управления от контроллера. Размыкание/замыкание цепи основано на 5-вольтовой логике. Плата расширения подключается к вышеперечисленным платам Arduino посредством соединения, похожего на бутербродообразную конструкцию. при этом полностью дублируются контакты с платы Arduino, а расположенные по краям винтовые клеммы упрощают подключение контактов внешней нагрузки.
Технические характеристики:
Коммутируемая сила тока: до 3 А
Коммутируемое напряжение: до 250 В (AC), до 30 В (DC)
Напряжение сигнала для реле: 5 В постоянного тока
Совместимость с платами: Uno, Mega, Leonardo
Размеры платы: 66 x 53 мм
