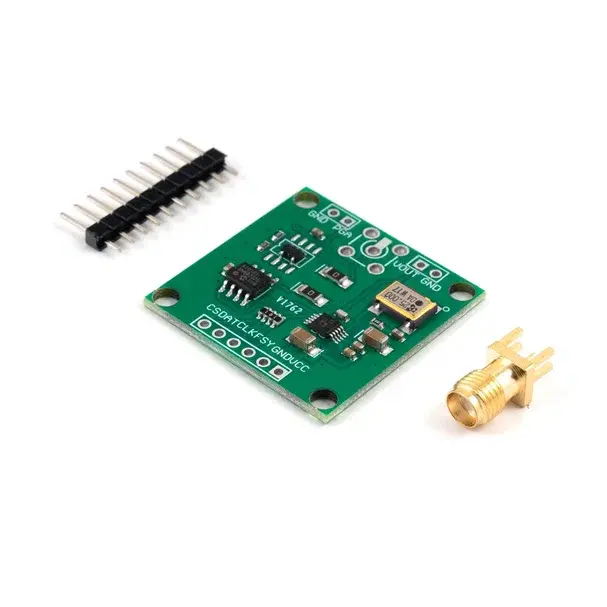

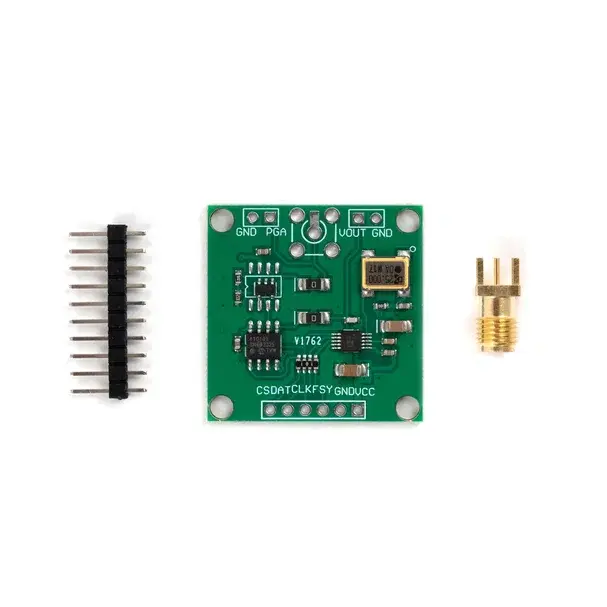

AD9833 — это маломощный программируемый генератор сигналов, способный выдавать синусоидальные, треугольные и прямоугольные выходные сигналы.
Генерация сигналов широко распространена в электронных устройствах для измерения, срабатывания и рефлектометрии во временной области (TDR). Выходная частота и фаза программируются программным способом (потребуется контроллер / отладочная плата), что обеспечивает легкость настройки (можно совместить с пользовательским интерфейсом из кнопок, потенциометра или энкодера).
В модуль уже встроена вся необходимая электронная обвязка: дополнительные внешние компоненты для запуска устройства не потребуются. Работает при напряжении питания от 2,3 В до 5,5 В.
Частотные регистры имеют ширину 28 бит. При тактовой частоте 25 МГц можно достичь разрешения 0,1 Гц; при тактовой частоте 1 МГц AD9833 можно настроить на разрешение 0,004 Гц. Запись в AD9833 осуществляется через 3-проводной последовательный интерфейс. Этот последовательный интерфейс работает на тактовых частотах до 40 МГц и совместим со стандартами DSP и микроконтроллеров. Для удобства разработки используйте специальную библиотеку под AD9833 для Arduino-совместимых устройств
Технические характеристики:
Модель устройства: AD9833
Встроенный активный кристалл 25 МГц (точность 50 ppm), точность шага 0,1 Гц.
Фильтрация нижних частот: да
Число выходных каналов: 2
Усиление: до 5 раз
Выходное сопротивление: 50 Ом
Напряжение питания: 2,3…5,5 В постоянного тока (DC)
Рабочая температура: -40…+105°C
Размеры платы: 32 x 32 мм
