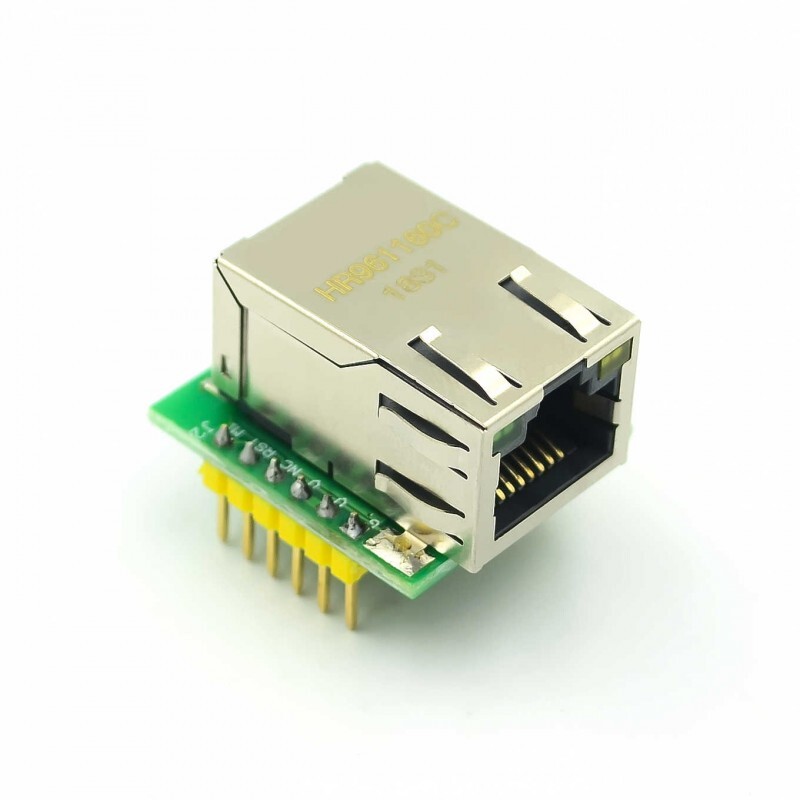

Модуль для доступа к сетевому протоколу Ethernet на базе W5500 теперь обрел более компактные размеры. Обеспечивает доступ к сети Интернет для ваших программируемых контроллеров и отладочных плат. При условии, что они поддерживают работу с протоколом SPI. Таким образом, данный модуль можно назвать также преобразователь из SPI в LAN Ethernet.
Уровень напряжения логики, как и напряжение питания, составляет 3.3 В постоянного тока, что делает устройство отличным вариантом для использования в связке с энергоэффективными устройствами: например, платы на базе ESP или Raspberry Pi почти все работают на 3.3-вольтовой логике. Помимо необходимости поддерживать стабильное напряжение в 3.3 вольта постоянного тока, важно также убедиться, чтобы источник питания для W5500 был рассчитан на выходную нагрузку в 200 мА с него (не считая других подключенных к источнику питания устройств).
Технические характеристики:
Уровень TTL-логики: 3.3 В постоянного тока
Рабочий ток: не менее 200 мА
Напряжение питания: 3.3 В постоянного тока
Поддержка протоколов TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
Высокоскоростной интерфейс SPI 80 МГц
Поддержка высокоскоростного последовательного периферийного интерфейса (модель SPI 0, 3)
Внутренний буфер приема 32 КБ
Встроенный физический уровень 10BaseT/100BaseTX Ethernet (PHY)
Размеры платы: 23 x 25 мм
