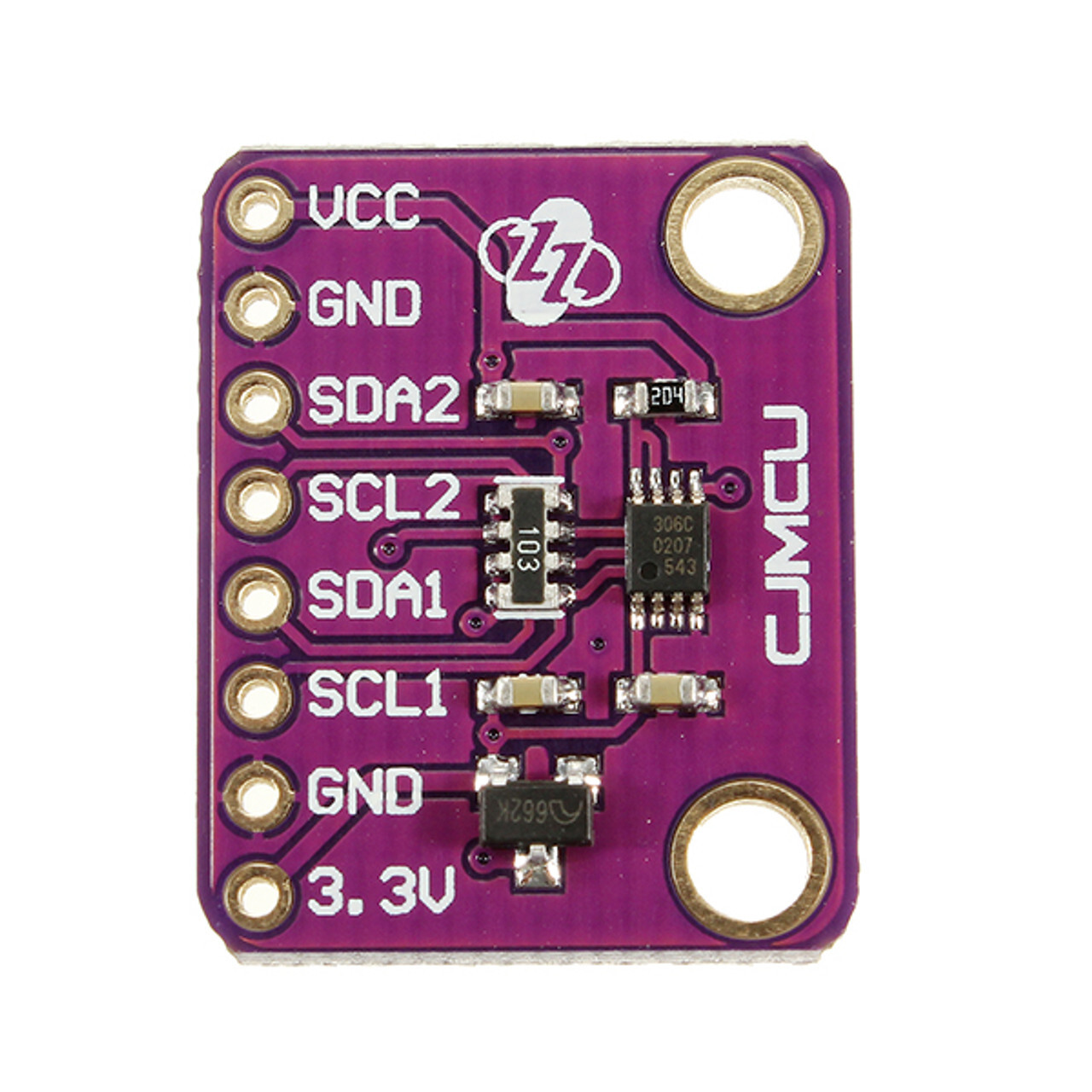

Модуль CJMCU-9306 представляет собой двойной двунаправленный преобразователь уровня напряжения на базе интегральной микросхемы PCA9306. Поддержка протоколов связи I2C и SMBus проводного интерфейса передачи данных.
С помощью данного модуля можно организовать работу с вышеперечисленными протоколами при использовании двух устройств с разными уровня логики: например, при работы 5-вольтовых датчиков с контроллерами ESP8266 с 3.3-вольтовой логикой. Чтобы избежать проблем с совместимостью и правильностью чтения данных используйте модуль CJMCU-9306: он способен преобразовать напряжение на шине данных из диапазона от 1.2 В до 3.3 В постоянного гока тока в диапазон от 1.8 до 5.5 В постоянного тока. Преобразование напряжения может быть двунаправленным.
Двунаправленный поток данных обеспечивается при установлении импульса высокого логического уровня на контакте EN. Второстепенной функцией модуля является способность изолировать шину с частотой 400 кГц от другой с частотой 100 кГц, управляющей выводом EN, и отключать более медленную шины во время связи в быстром режиме.
На плате модуля имеются два монтажных отверстия под винты для удобства крепления в корпус будущего устройства.
Технические характеристики:
Рабочая микросхема: PCA9306
Способ преобразования: двунаправленный
Поддержка протоколов: I2C, SMBus
Напряжение первого направления: 1.2…3.3 В постоянного тока
Напряжение второго направления: 1.8…5.5 В постоянного тока
