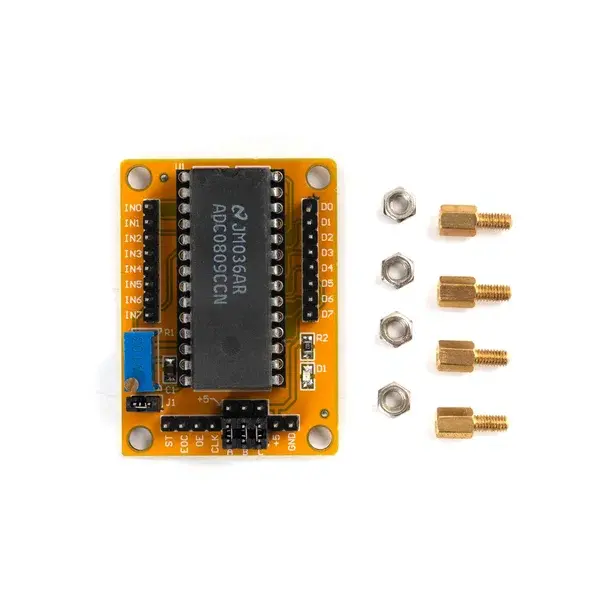

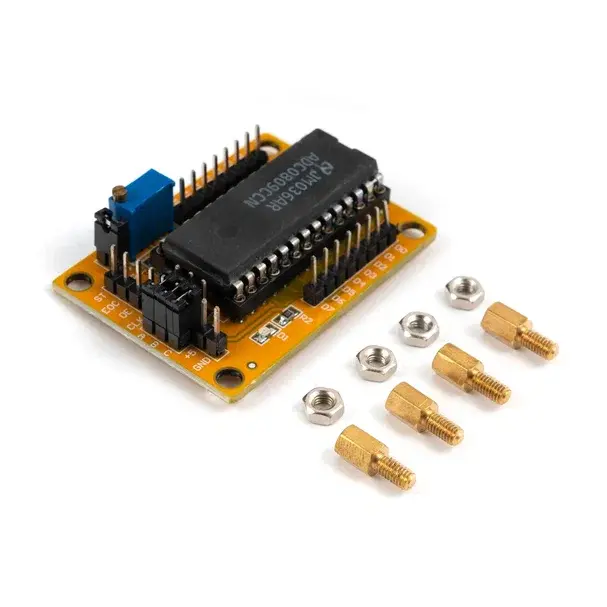

Модуль аналого-цифрового преобразователя на базе микросхемы ADC0809 имеет 8 входных каналов, преобразуя сигналы в 8-битном разрешении. Имеет терминал управления запуском и остановкой преобразования. Регулировка осуществляется встроенным подстроечным резистором. Устройство отличается низким энергопотреблением и может быть запитано от одного источника питания (5 вольт постоянного тока) на все выводы сразу.
Подключение ко всем портам входа/выхода сигналов легко осуществить посредством соединительных перемычек (в плату встроены штыревые разъемы «папа» с распространенным шагом 2.54 мм между контактами). Имеются клеммы управления входного запуска и остановки преобразования.
Плата имеет компактные размеры (50 x 35 мм) и может быть легко вмонтирована в корпус вашего будущего устройства с помощью 4-х монтажных отверстий под винты.
Технические характеристики:
Модель устройства: ADC0809
Время преобразования и тактовая частота: 100 микросекунд (640 кГц) и 130 микросекунд (500 кГц)
Напряжение питания: 5 В постоянного тока (DC)
Энергопотребление: 15 мВт
Рабочая температура: -40…+85°C
Размеры платы: 50 x 35 мм
