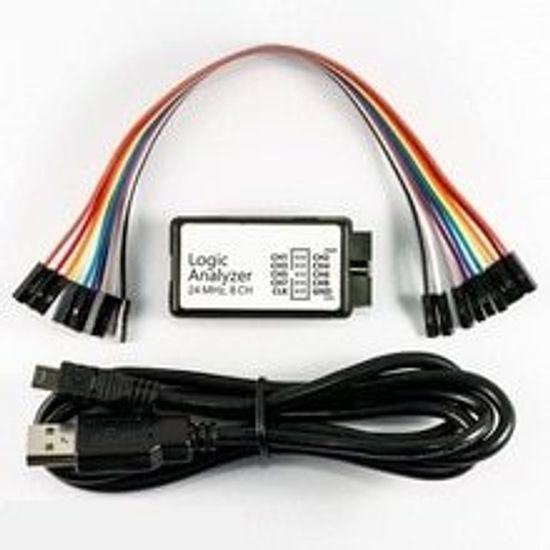

USB SALEAE 24M 8ch логический анализатор 24M 8ch с буферизацией поддержка 1.1.16 - это радиоизмерительный прибор, применяемый для быстрой отладки и проверки цифровых электронных схем. Он следит за изменением сигналов во времени и записывает их для последующего анализа в программе. Прибор, 8 - ю каналами, обладает максимальной частотой дискретизации 24 МГц и способен хранить до 10 Г оцифрованных данных. Поддерживает 5.3 В и 3.2 В логические уровни, настройку частоты дискретизации и числа каналов. Компактный и удобный, логический анализатор Saleae Logic8 analyzer имеет очень понятный и дружественный пользовательский интерфейс: Вам не придется долго разбираться в настройках и схемах, можно сразу приступать к работе.
| Характеристики входа | |
| Количество каналов | 8 |
| Максимальная частота дискретизации | 24 МГц |
| Пропускная способность | 24 Мб/сек |
| Точность измерения длительности импульса | 42 нс |
| Максимальная глубина выборки | 10 Г/канал |
| Логические уровни | 5.3 В, 3.2 В |
| Диапазон входного напряжения | -0.5 В / 5.25 В |
| Напряжение логического «0» | -0.5 В / 0.8 В |
| Напряжение логической «1» | 2.0 В / 5.25 В |
| Входное сопротивление | 100 кОм |
| Емкость | 10 пФ |
| Наличие световой индикации | да |
| Список фиксированных частот | 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц; |
| Порт | USB |
