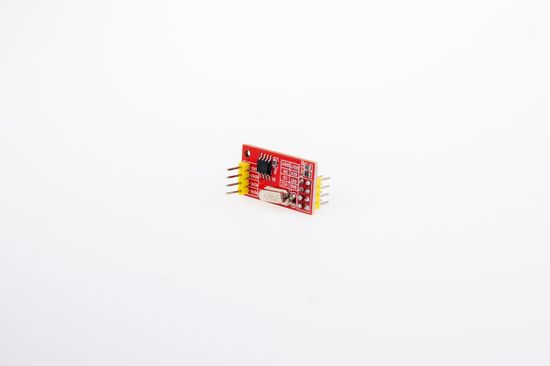

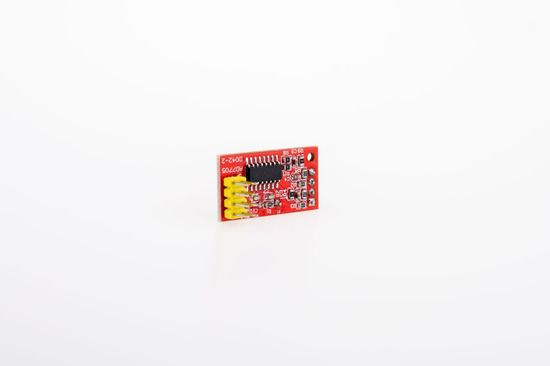

AD7705 — это 16-разрядный двухканальный модуль аналого-цифрового преобразователя (АЦП), использующий протокол последовательного интерфейса (SPI) для взаимодействия с программируемыми контроллерами. Он обеспечивает гораздо большее разрешение, чем это делают встроенные АЦП в микроконтроллеры ESP8266 и отладочные платы Arduino.
Модуль АЦП AD7705 выполняет преобразование с низким уровнем шума, способен осуществлять выборку сигналов со скоростью до 500 штук в секунду, имеет встроенную регулировку усиления (PGA) с коэффициентами от 1 до 128. Устройство работает от напряжения 2.7…5.25 В постоянного тока и имеет низкое энергопотребление — всего 350 мкА.
В состав модуля АЦП AD7705 входят два дифференциальных аналоговых входных канала. Преобразователь обеспечивает широкий возможности выбора входного диапазона благодаря встроенному программируемому регулятору усиления. Помимо этого можно программно настроить выходную скорость и варианты фильтрации.

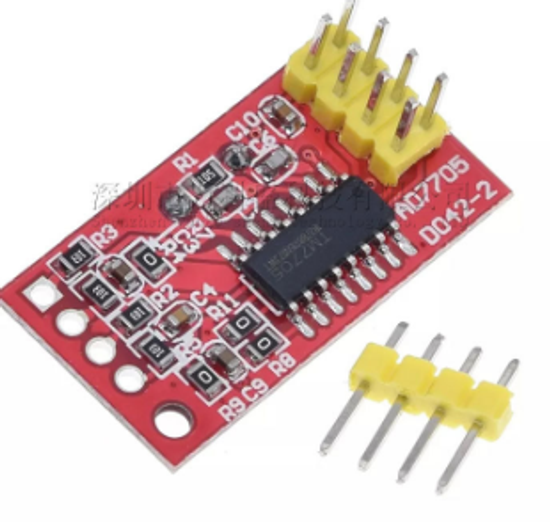

Плата AD7705 поставляется с желтой гребенкой из четырех контактов, которые необходимо самостоятельно припаять к ней. Подключение к Ардуино выполняется по 4-м проводам по SPI протоколу: контакт 10 к CS, контакт 11 по DIN, контакт 12 к DOUT, контакт 13 к SCK.
Технические характеристики:
Протокол связи: SPI
Разрешение: 16 бит
Напряжение питания: 3.3 / 5 В постоянного тока
Коэффициент нелинейности: 0.003 %
Вход тактовых импульсов с триггером Шмитта
Рассеиваемая мощность при 3 В питании: менее 1 мВт
Техническая документация к микросхеме:
Распиновка микросхемы модуля:
Схема подключения к программируемому контроллеру:
