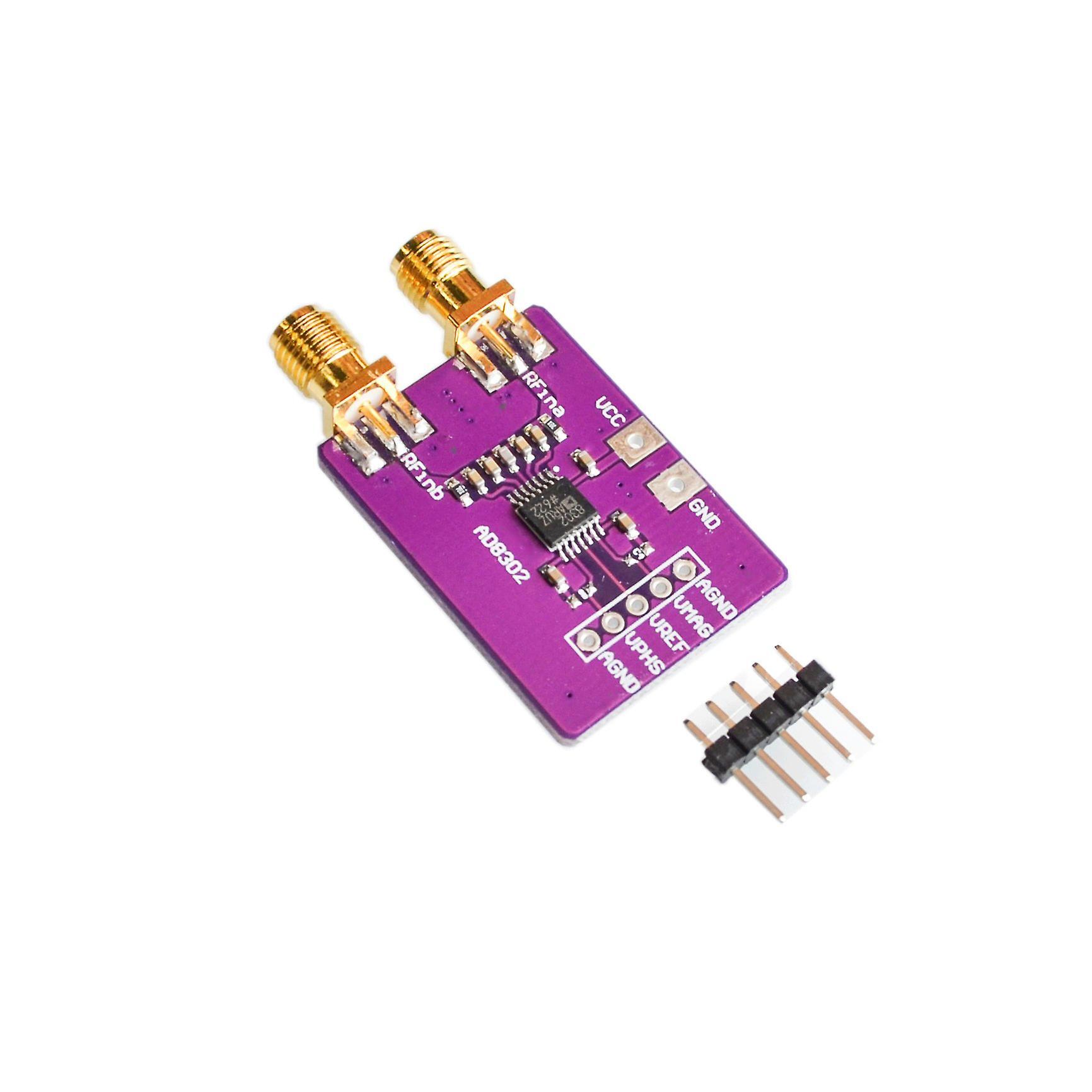

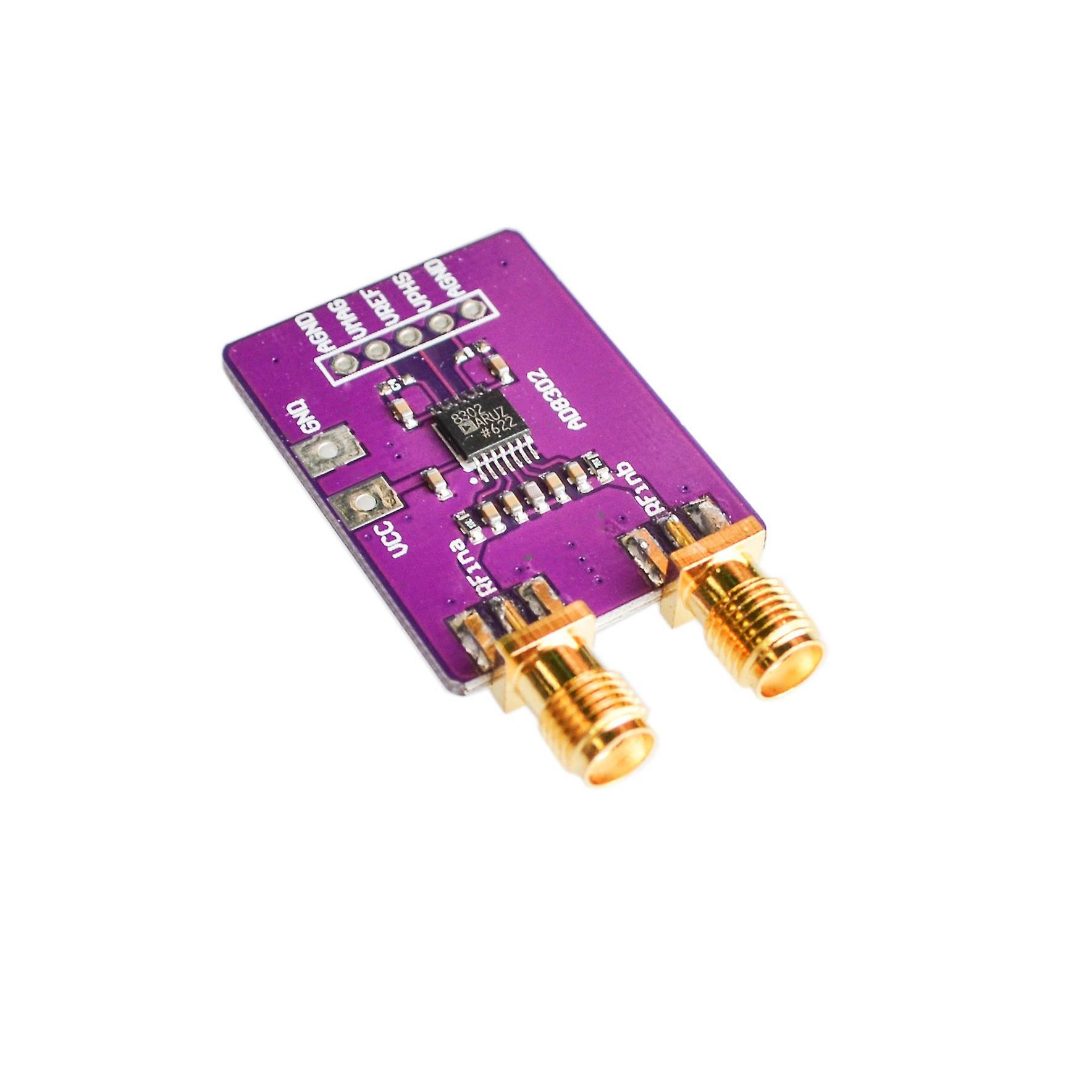

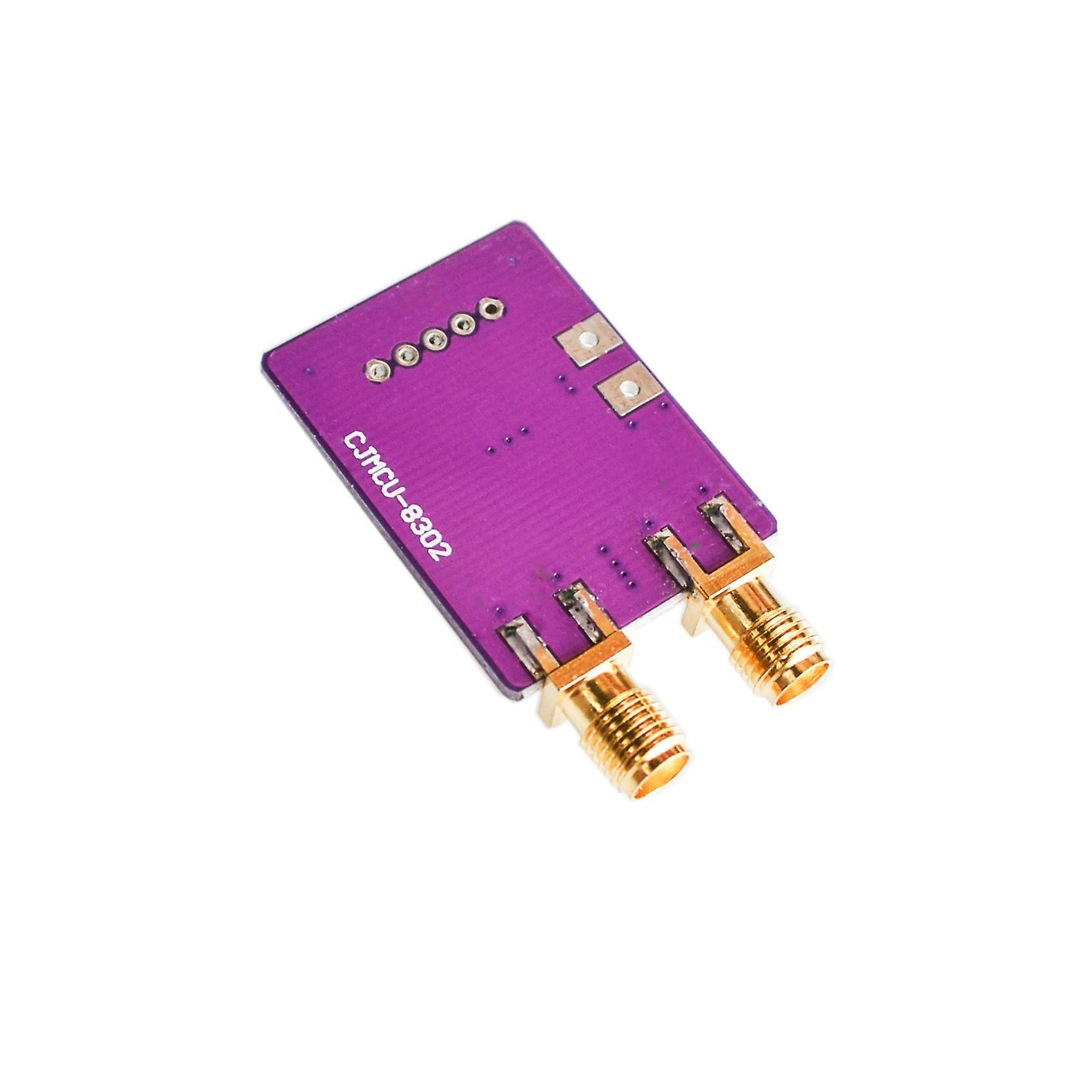

Модуль фазового детектора AD8302 — это полностью интегрированная система для измерения усиления/фазы в различных устройствах.
Входные сигналы, связанные по переменному току, могут находиться в диапазоне от –60 дБм до 0 дБм при внутреннем сопротивлении 50 Ом, от низких частот до 2,7 ГГц. Работа модуля основана на микросхеме одноименного широкополосного логарифмического усилителя AD8302.
Способность микросхемы AD8032 от Analog Devices измерять амплитуду и фазу между двумя независимыми сигналами делает ее идеальной для таких задач, как линеаризация усилителя мощности RF/IF, выравнивание антенн и детектирование фазы. AD8302 работает в указанном диапазоне частот 2,7 ГГц с диапазоном измерения 60 дБ и диапазоном измерения фазы от 0 до 180 градусов.
Подключите контакт VPOS к источнику питания напряжением от 2,7 В до 5,5 В. Убедитесь, что контакт GND подключен к заземлению.
Подайте два сигнала RF для сравнения на INPA и INPB. Эти входы имеют высокий импеданс и должны управляться импедансом источника 50 Ом для точных измерений.
Подключите конденсатор между выводом FILT и землей, чтобы установить частоту среза фильтра нижних частот для выходов VOUT и VMAG.
VMAG обеспечивает выходное напряжение, пропорциональное логарифму отношения амплитуд INPA к INPB, тогда как VOUT обеспечивает выходное напряжение, пропорциональное разности фаз между двумя входами.
EFOUT обеспечивает стабильное опорное напряжение 1,8 В, которое можно использовать для установки пороговых значений или в качестве опорного напряжения для АЦП.
Технические характеристики:
Модель устройства: AD8302
Масштабирование измерения усиления (30 мВ/дБ) с нелинейностью < 0,5 дБ
Масштабирование измерения фазы (10 мВ/град) с нелинейностью < 1 град
Стабильный опорный выход напряжения: 1,8 В
Типичная нелинейность < 1 градуса
Диапазон измерения: 60 дБ
Диапазон измерения фазы: от 0 до 180 градусов
Рабочая температура: -40…+85°C
Напряжение питания: 2,7…5,5 В постоянного тока (DC)
Размеры платы: 45 x 25 мм
