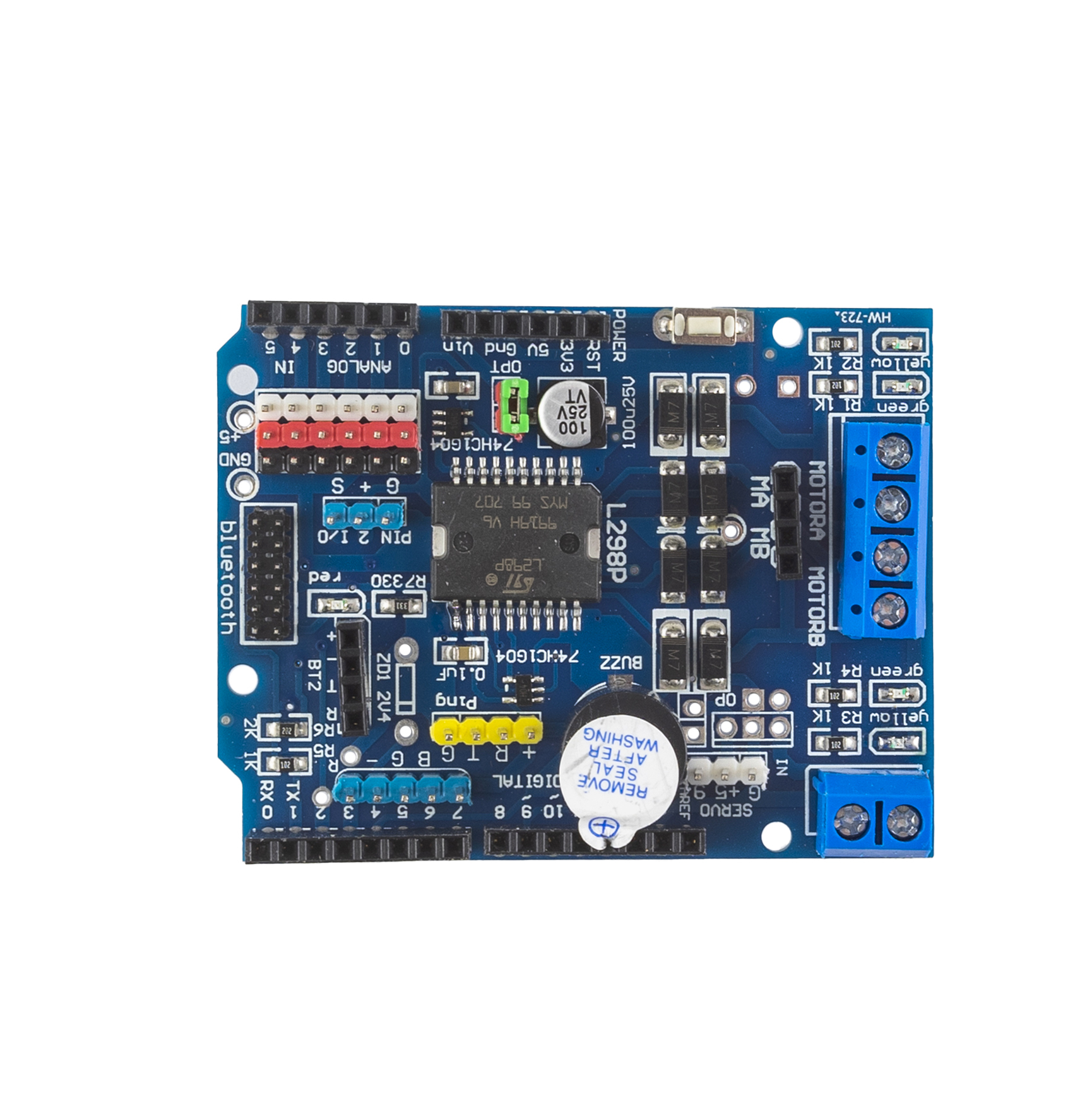

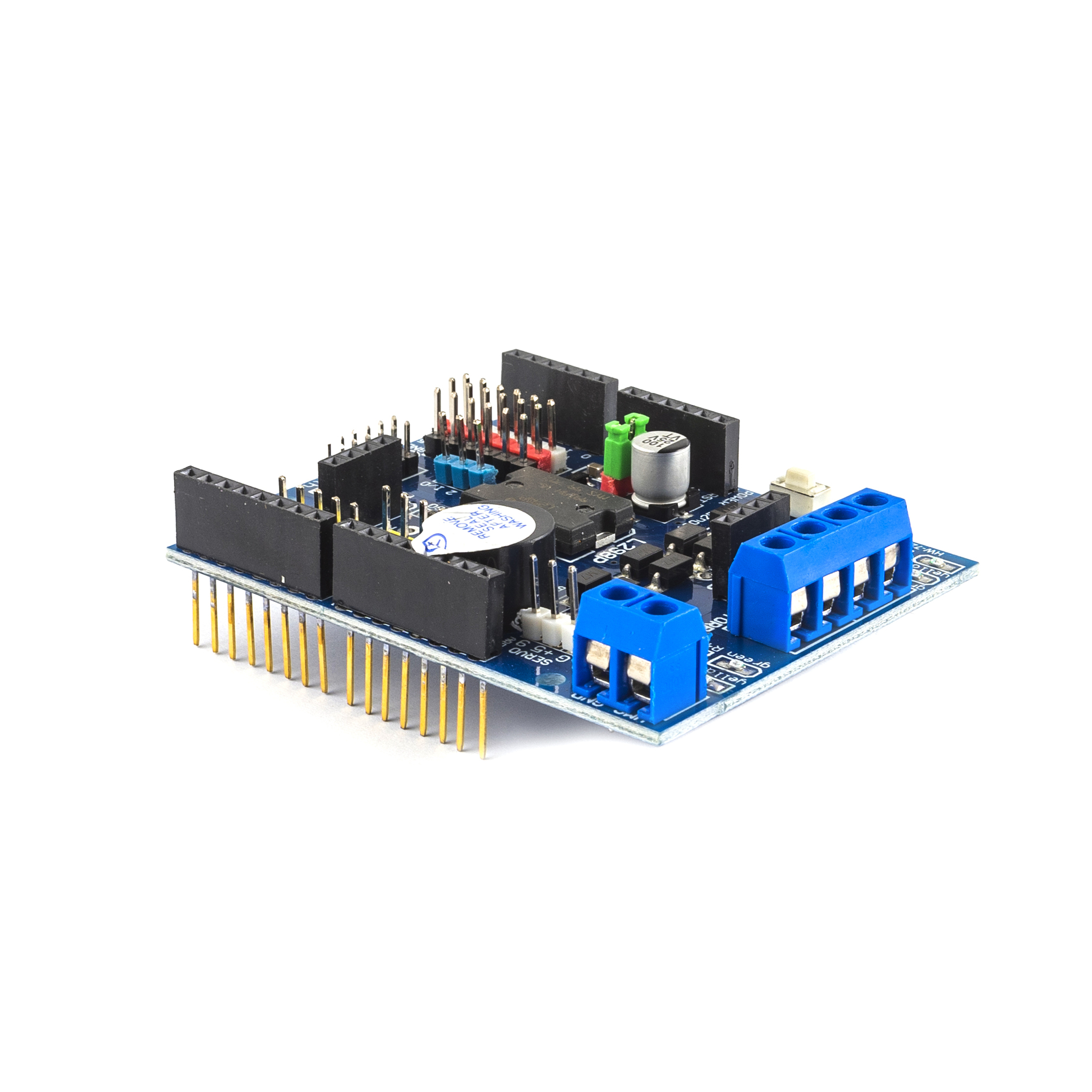

Драйвер L298P Motor Shield – это плата драйвера двигателей постоянного тока, использующая микросхему мощного драйвера электродвигателей L298P, которая может непосредственно управлять двумя двигателями постоянного тока; ток через нагрузки – до 2 ампер. Выходные интерфейсы управления двигателями используют 8 высокоскоростных диодов Шоттки в качестве защиты. Данная плата может быть установлена непосредственно на плату Arduino.
Особенности:
- На плате используется микросхема драйвера двигателей L298P, поэтому вы можете использовать цифровой интерфейс ввода/вывода (D10, D11, D12, D13) без дополнительных сложных схем подключения.
- На плате установлен зуммер (D4), вы можете использовать его для формирования аварийных сигналов.
- Удобный интерфейс подключения двигателей.
- Двунаправленный интерфейс Bluetooth не требует никаких проводов, вы можете установить модуль непосредственно на плату.
- На плате выведен интерфейс шести цифровых портов, которые не задействованы (D2, D3, D5, D6, D7, D9).
- На плате выведен интерфейс шести аналоговых портов (A0, A1, A2, A3, A4, A5).
- На плате установлен индикатор для отображения направления вращения (прямое или обратное).
- Электрические уровни входных управляющих сигналов: логическая единица: 2.3 В ≤ Vin ≤ 5 В, логический ноль: –0.3 В ≤ Vin ≤ 1.5 В
