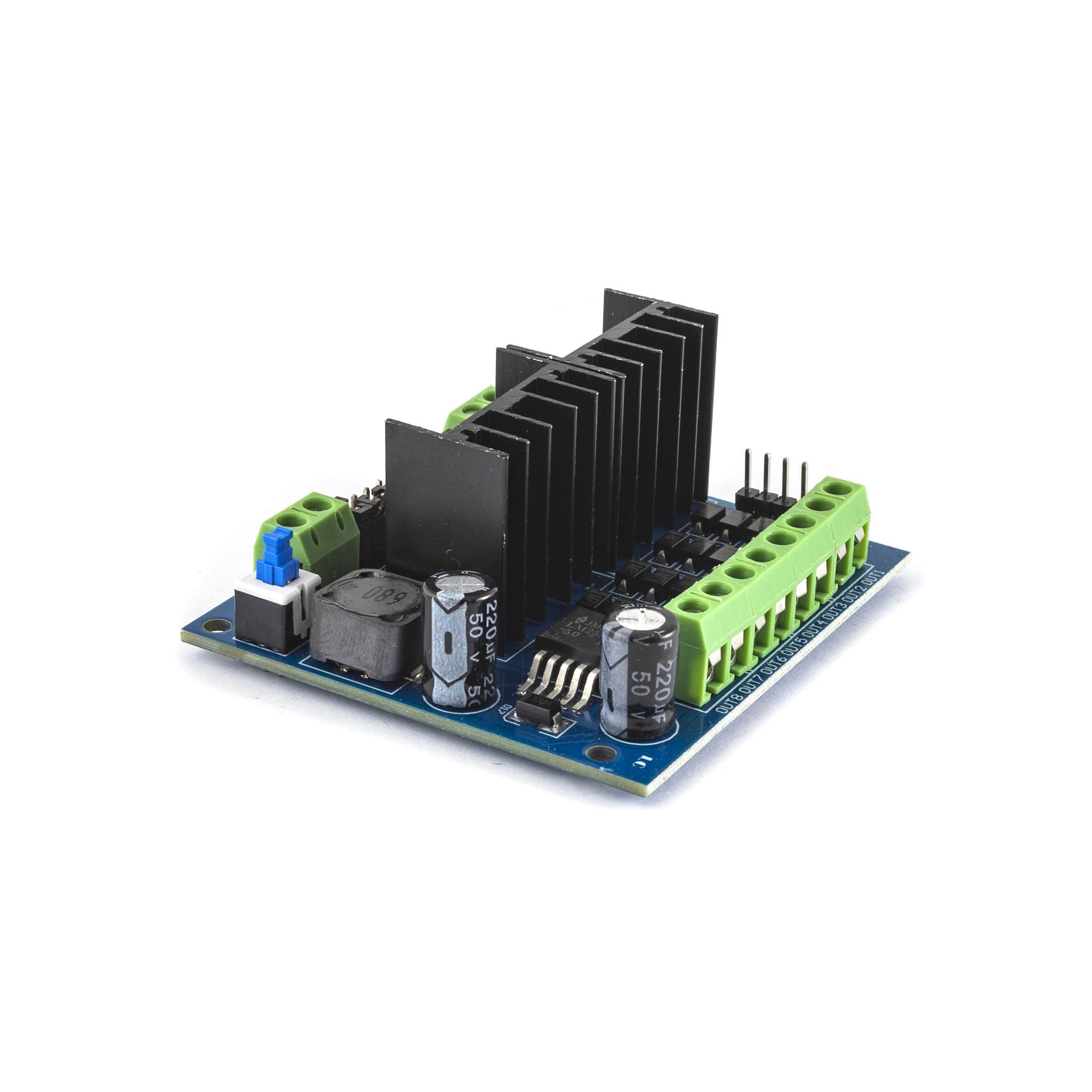

Драивер мотора L298N - четырехполосный модуль привода интегрирует два чипа L298N и может управлять четырьмя двигателями постоянного тока для достижения положительного и отрицательного разворота и контроля скорости двигателя. Модуль имеет понижающий чип LM2596S внутри, если Вы управляете двигателем выше 7 в, может выводить электричество 5 В на контрольный терминал.

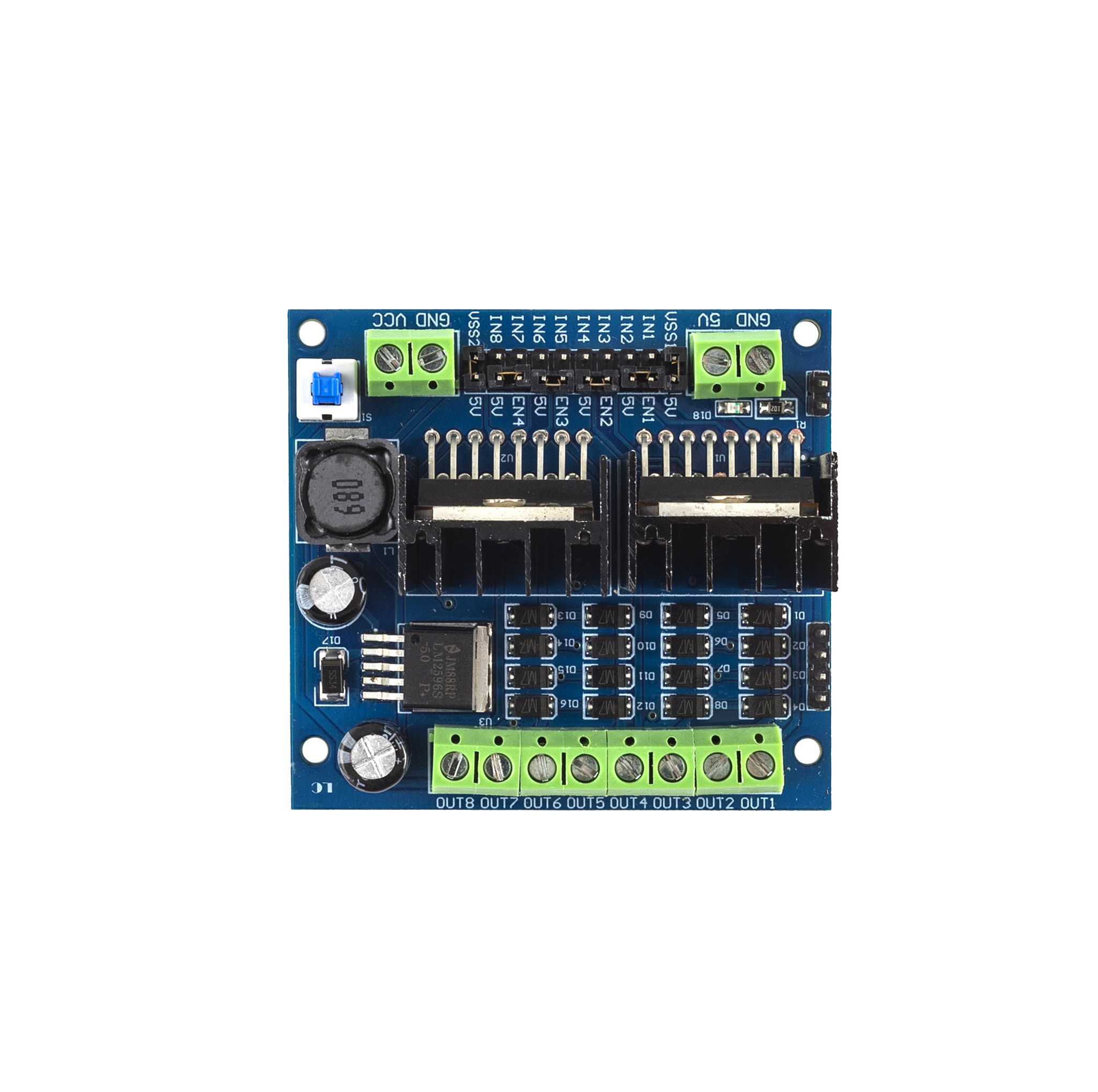

Описание функции платы:
- VCC: положительный источник питания;
- GND: отрицательный источник питания;
- OUT1, OUT2: двигатель постоянного тока 1 интерфейс
- OUT3, OUT4: двигатель постоянного тока 2 интерфейс
- OUT5, OUT6: двигатель постоянного тока 3 интерфейса
- OUT7, OUT8: двигатель постоянного тока 4 интерфейса
- IN1-IN8: терминал управления двигателем
- 1/IN2 мотор управления 1
- IN3/IN4 мотор управления 2
- IN5/IN6 мотор управления 3
- IN7/IN8 мотор управления 4.
- EN1: включить терминал двигателя 1
- EN2: включить терминал двигателя 2
- EN3: включить терминал двигателя 3
- EN4: двигатель 4.
- S1: выключатель питания
