Модуль твердотельного одноканального реле может управлять электрическими цепями исключительно переменного тока с напряжением до 240 В с максимальной силой тока 2 А. В отличие от электромагнитных реле данный тип более надежен и долговечен: поскольку принцип переключения режима работы не основан на механическом перемещении контактов, то для пользователя нет ограничений на количество переключений (замыкание/размыкание) в течение минуты. Еще одним плюсом твердотельного реле является его бесшумность. Встроенный оптосимистор служит способом гальванической развязки между цепями нагрузки и управления.

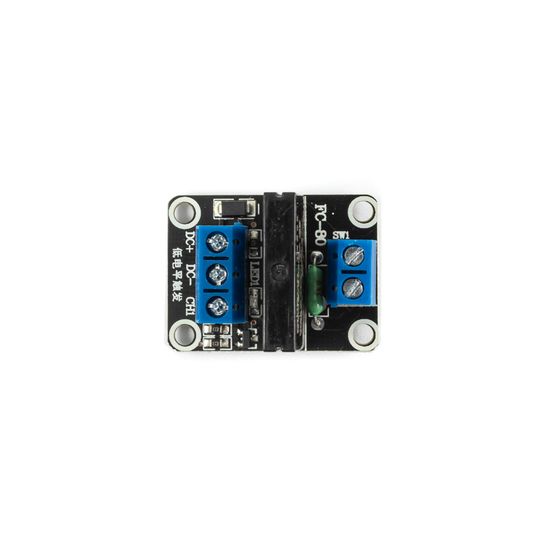

В плату данного модуля встроен предохранитель резистивного типа, который защищает реле от перегрузок по току. С одной стороны расположены вывода для подключения питания (поддерживаются уровни 5 В, 12 В и 24 В). С противоположной стороны винтовые клеммы для подключения контактов нагрузки и источника питания к ней. Здесь такое же обозначение, что и для электромагнитных реле: NC — нормально-закрытый, COM — общий, NO — нормально-открытый.
Технические характеристики:

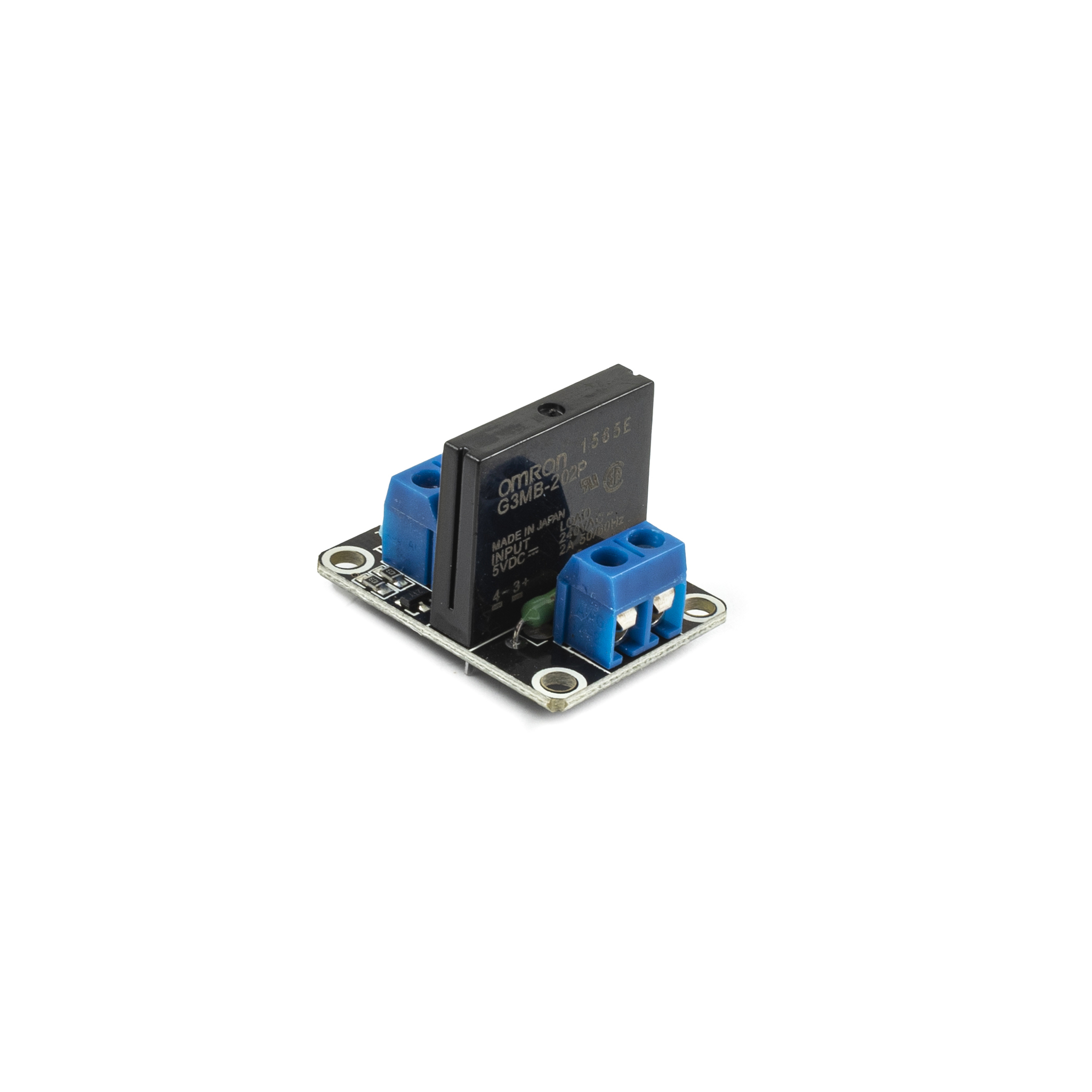

Тип реле: электромагнитное (OMRON G3MB-202P)
Количество каналов: 1
Коммутируемое напряжение: до 240 В переменного тока
Коммутируемая сила тока: до 2 А
Напряжение управляемого сигнала: 5/12/24 В постоянного тока
Ток потребления: 13,8 мА
Размеры платы: 25 x 34 x 25 мм
