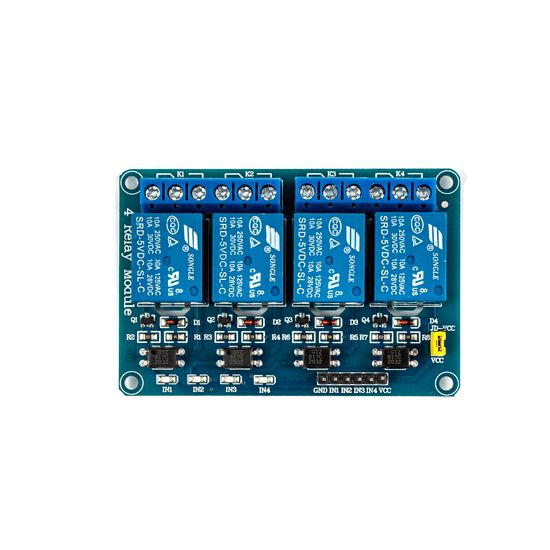

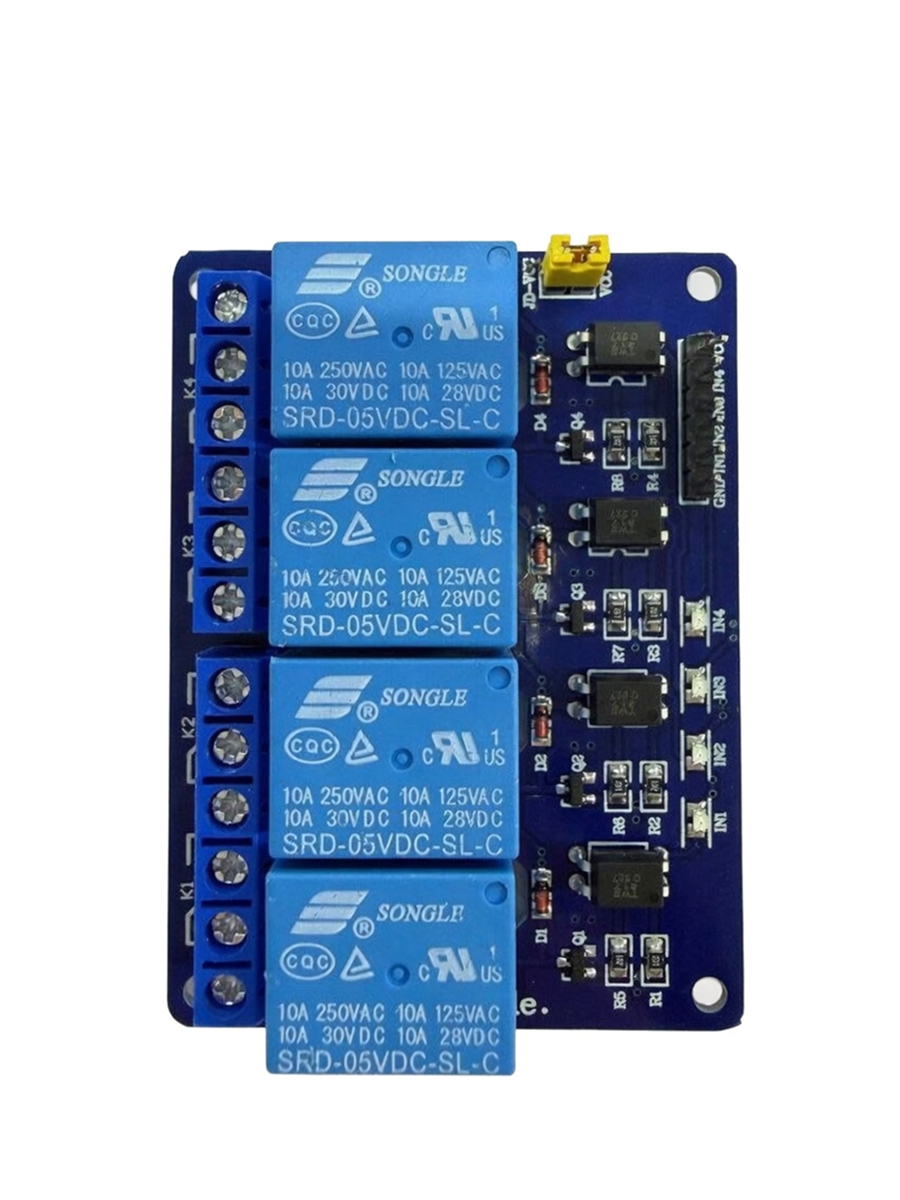

Четырехканальное электромагнитное реле предназначено для управления высокомощными электрическими цепями с параметрами коммутации до 250 В и до 10 А для переменного тока; до 30 В и до 10 А для постоянного тока. К каждому каналу встроена оптическая развязка, которая гарантирует безопасное разграничение сигналов с управляющей цепи контроллера (5 В постоянного тока) и цепи нагрузки: с помощью перемычки можно настроить тип питания для катушек реле: изолированный или прямой.
В данном модуле используется электромагнитный тип реле, а значит при переключении его состояния будет издаваться характерный щелчок. Также не рекомендуется выполнять переключения чаще, чем несколько раз в минуту, поскольку это негативно отражается на состоянии контактов реле. Для более быстрого переключения рекомендуем присмотреться к твердотельным реле, но обращайте внимание на то, что их параметры коммутируемой нагрузки могут отличаться.
Реле срабатывает от уровня напряжения сигнального вывода 5 В, поэтому могут быть сложности в плане совместимости с контроллерами ESP или компьютерами Raspberry Pi, работающими на логике 3.3 В: на помощь придут конвертеры сигналов 3.3 - 5 В и наоборот.
На одной из сторон модуля расположены три винтовые клеммы для подключения контактов самой нагрузки и источника питания для нее: доступны, как и всегда, три вывода (NC — нормально-закрытый, COM — общий, NO — нормально-открытый).
Винтовые отверстия на печатной плате помогут очень быстро вмонтировать модуль в корпус будущего устройства. Реле отлично подойдет для организации проектов управления освещением, системы автополива или умной теплицы.
Технические характеристики:
Тип реле: электромагнитное (SRD-05VDC-SL-C)
Количество каналов: 4
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 5 В постоянного тока
Ток потребления: 20 мА
Размеры платы: 80 x 60 x 20 мм
