ШИМ-регулятор CCM2NJ предназначен для управления щеточными двигателями постоянного тока. Широтно-импульсная модуляция представляет собой импульсы прямоугольной формы, которые образуются путем быстрой смены состояний напряжения с высокого на низкое и наоборот. Отношение периода длительности высокого импульса к низкому называется скважностью. Чем она больше, тем выше значение средней мощности двигателя. Таким образом достигаются плавность вращения и регулировка скорости двигателя.
Скважность (скорость двигателя) можно регулировать с помощью встроенного потенциометра и функция переключения, и с положительным и отрицательным контролем. В отличие от других ШИМ-регуляторов в данном модуле обеспечена герметичность (защита от пыли) потенциометра, поэтому хорошо подходит для работы с вентиляторами. Встроен предохранитель на 10 ампер. Имеется защита от перегрузок по напряжению.

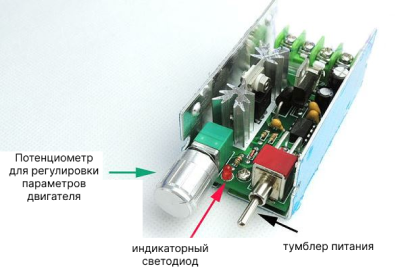

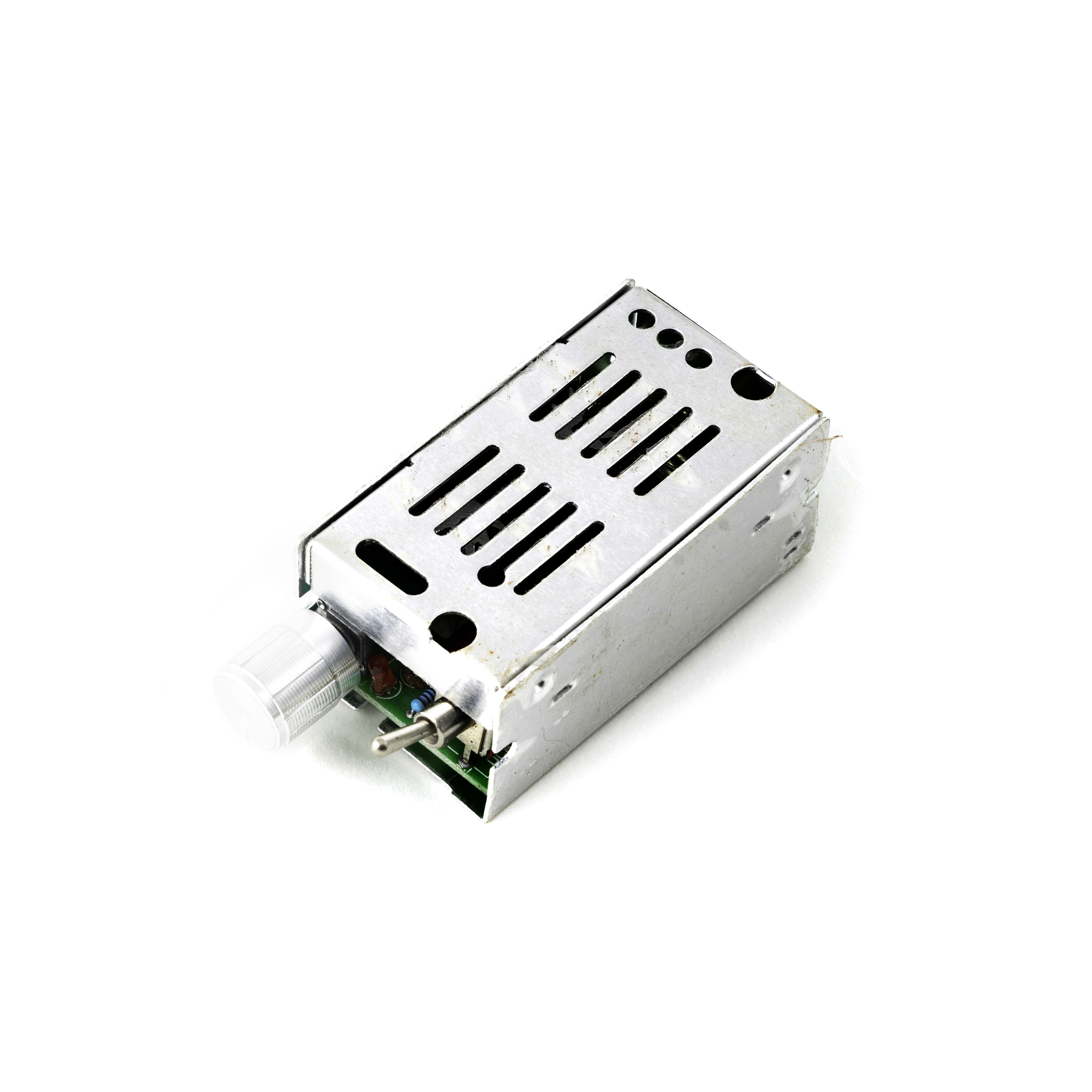

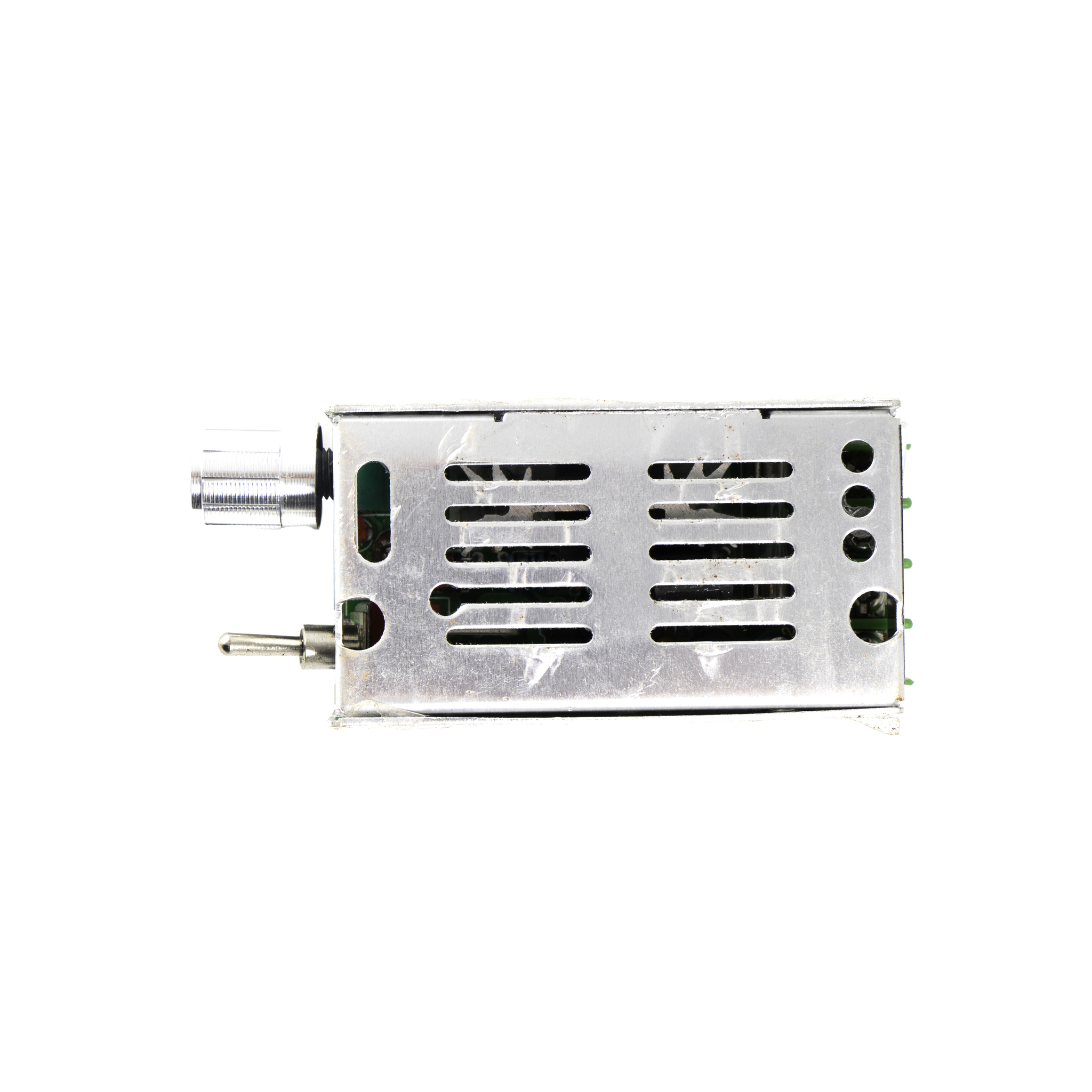

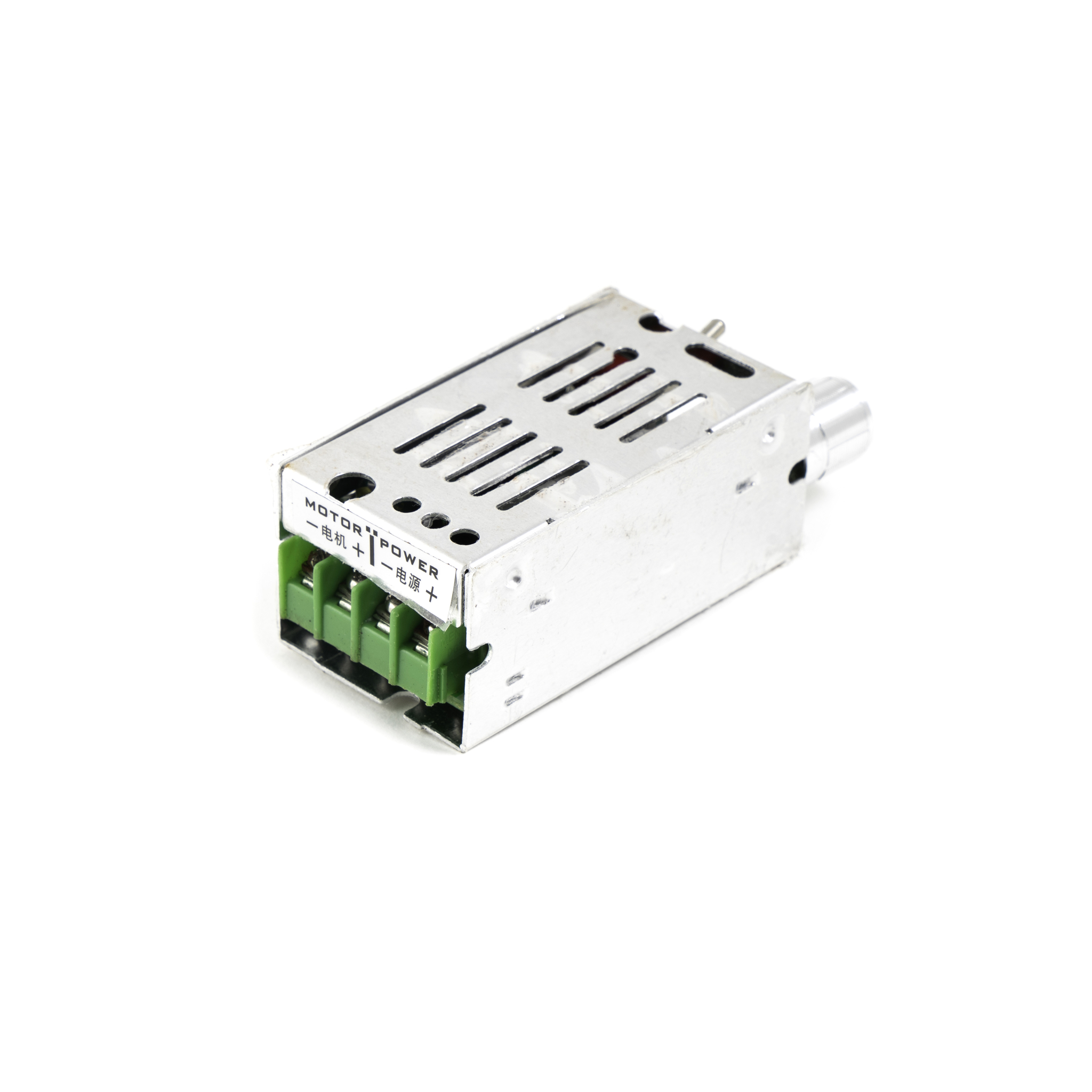

Работа на мощности до 120 ватт обеспечена теплоотводящими радиаторами и металлическим корпусом модуля. На плате имеется светодиод индикации и выключатель ON/OFF. С другой стороны модуля расположены винтовые клеммы для подключения внешнего источника питания и выводов нагрузки (двигателя постоянного тока).
!Важно: Положительный и отрицательный выводы источника питания нельзя поменять местами. При подключении следите за тем, чтобы контакты клеммы не касалась радиатора.
Технические характеристики:
Модель: CCM2NJ
Потенциометр: сопротивление B100K, открытие 8 мм
Рабочее напряжение: 10...40 В постоянного тока
Диапазон регулирования скорости: 10...100 %
Выходная мощность (макс.): 120 Вт
Номинальный ток: 3A
Максимальный ток: 5A
Защита по току: 10 А (предохранитель)
Частота ШИМ: 15 кГц
Размеры: 73 x 39 x 31 мм
Вес: 61 г
