Многооборотные потенциометры обладают переменным значением сопротивления, которое легко регулируется вручную. Номинал указывает на максимальное сопротивление при установке крутилки потенциометра в крайнем левом положении (в отличие от энкодеров данный тип устройств имеет предельные механические положения регулятора).
При повороте ручки потенциометра в противоположную сторону значение сопротивления будет уменьшаться, поскольку уменьшается длина проводника (согласно формуле сопротивления из школьного курса физика сопротивление прямо пропорционально длине). Поворот до упора приводит к установлению сопротивления с номиналом в 0 Ом.
С помощью данного типа резисторов можно регулировать силу тока для периферийных устройств, изменяя их мощность работы: управление яркостью светодиода или число оборотов для двигателя постоянного тока. Также их можно встретить в регуляторах напряжения и на печатных подложках для различных датчиков, чтобы с помощью потенциометров настраивать порог опорного напряжения для компаратора LM393. Чем большего падения напряжения необходимо добиться на резисторе, тем большее значение его максимального сопротивления должно быть выбрано.
Технические характеристики:

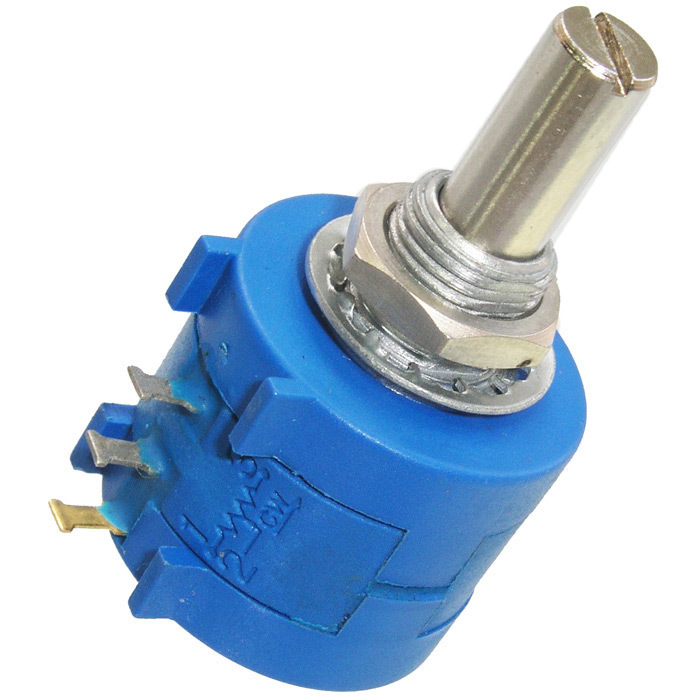

Модель устройства: 3590S-2
Номинал максимального сопротивления: 20 кОм
