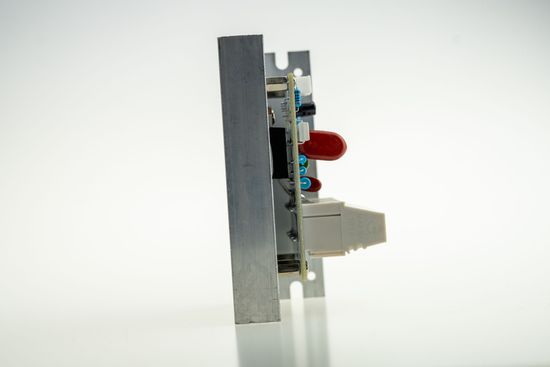

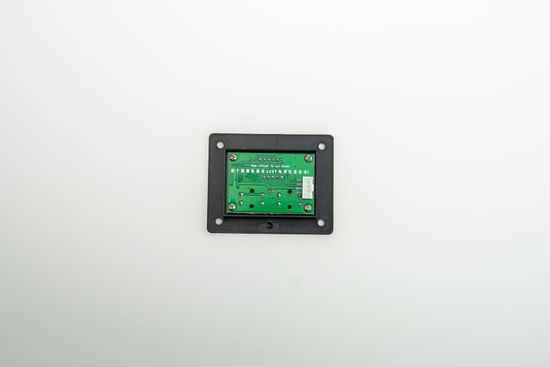

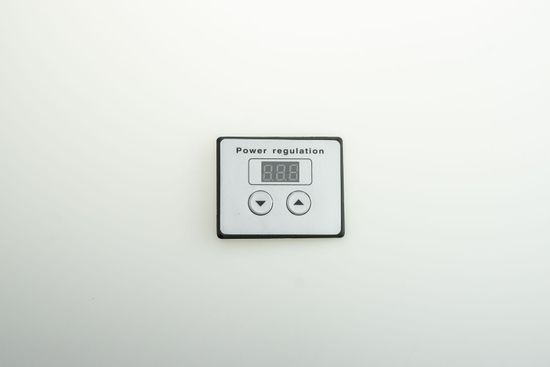

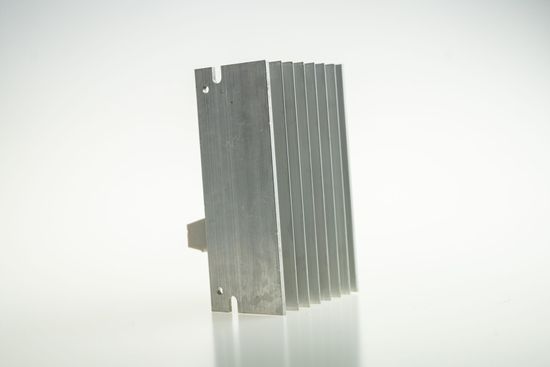

Цифровой регулятор мощности рассчитан на работу с нагрузками до 10 кВт. Устройство предназначается для регулировки до 45 А в цепях переменного тока с напряжением 220 В. Имеет простой пользовательский интерфейс с двумя кнопками и цифровым дисплеем. В основе модуля используется симистор BTA100-800B, рассчитанный на работу в мощных электрических цепях. Рядом с ним установлен радиатор для лучшего рассеивания тепла в окружающую среду. Между симистором и радиатором дополнительно проведена дорожка из теплопроводной пасты для их лучшего взаимодействия.

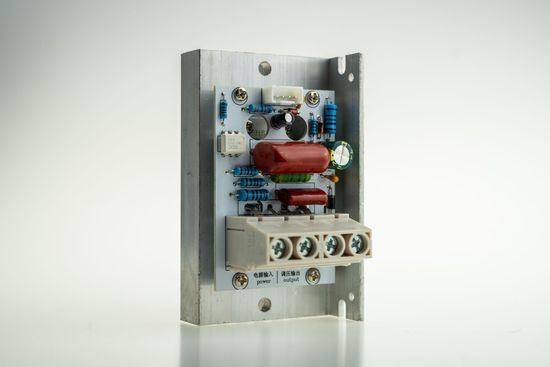

Винтовые клеммы упрощают подключение проводов и позволяют надежно зафиксировать их на контактных выводах регулятора. К выводам Input подключаются провода источника питания (220 В переменного тока), а к Output положительный и отрицательный контакты нагрузки. Выходное напряжение ниже либо равняется входному. Его регулировка может осуществлена только при подключенной нагрузке.
Данный регулятор отлично подходит для регулировки мощности работы осветительного оборудования, обогревателей, котлов отопления, мощных электродвигателей. Не подходит для приборов, использующих в качестве источника питания 110 В переменного тока.
Технические характеристики:
Симистор: BTA100-800B
Входное напряжение: 220 В переменного тока
Сила тока нагрузки: до 45 А
Мощность: до 5000 Вт (рекомендуемая), до 10000 Вт (пиковая)
Рабочий цикл: 0…100 %
Длина кабеля: 287 мм

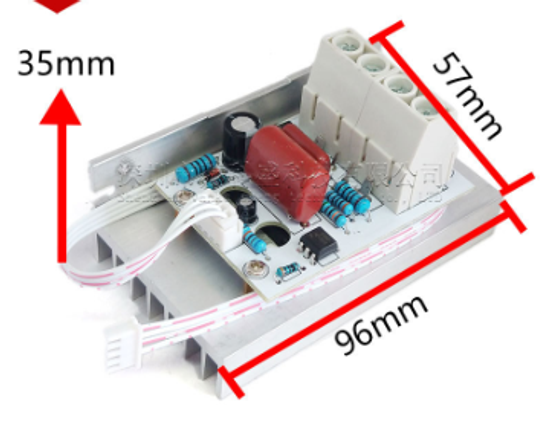

Размер устройства: 95.7 x 56,7 x 35 мм
Ве: 48 г
*поставляется без переходника 4pin-4pin
Техническая документация:
Схема подключения регулятора:
