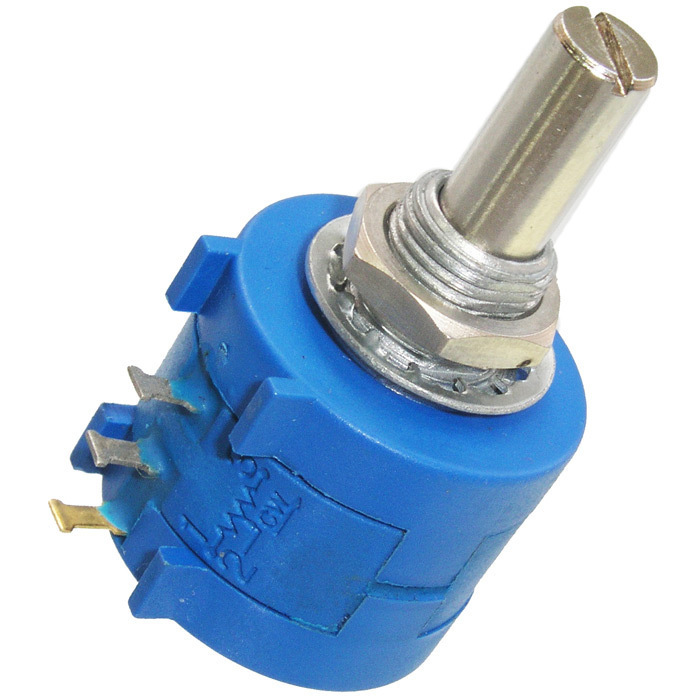

Многооборотные потенциометры обладают переменным значением сопротивления, которое легко регулируется вручную. Номинал указывает на максимальное сопротивление при установке крутилки потенциометра в крайнем левом положении (в отличие от энкодеров данный тип устройств имеет предельные механические положения регулятора).
При повороте ручки потенциометра в противоположную сторону значение сопротивления будет уменьшаться, поскольку уменьшается длина проводника (согласно формуле сопротивления из школьного курса физика сопротивление прямо пропорционально длине). Поворот до упора приводит к установлению сопротивления с номиналом в 0 Ом.
С помощью данного типа резисторов можно регулировать силу тока для периферийных устройств, изменяя их мощность работы: управление яркостью светодиода или число оборотов для двигателя постоянного тока. Также их можно встретить в регуляторах напряжения и на печатных подложках для различных датчиков, чтобы с помощью потенциометров настраивать порог опорного напряжения для компаратора LM393. Чем большего падения напряжения необходимо добиться на резисторе, тем большее значение его максимального сопротивления должно быть выбрано.

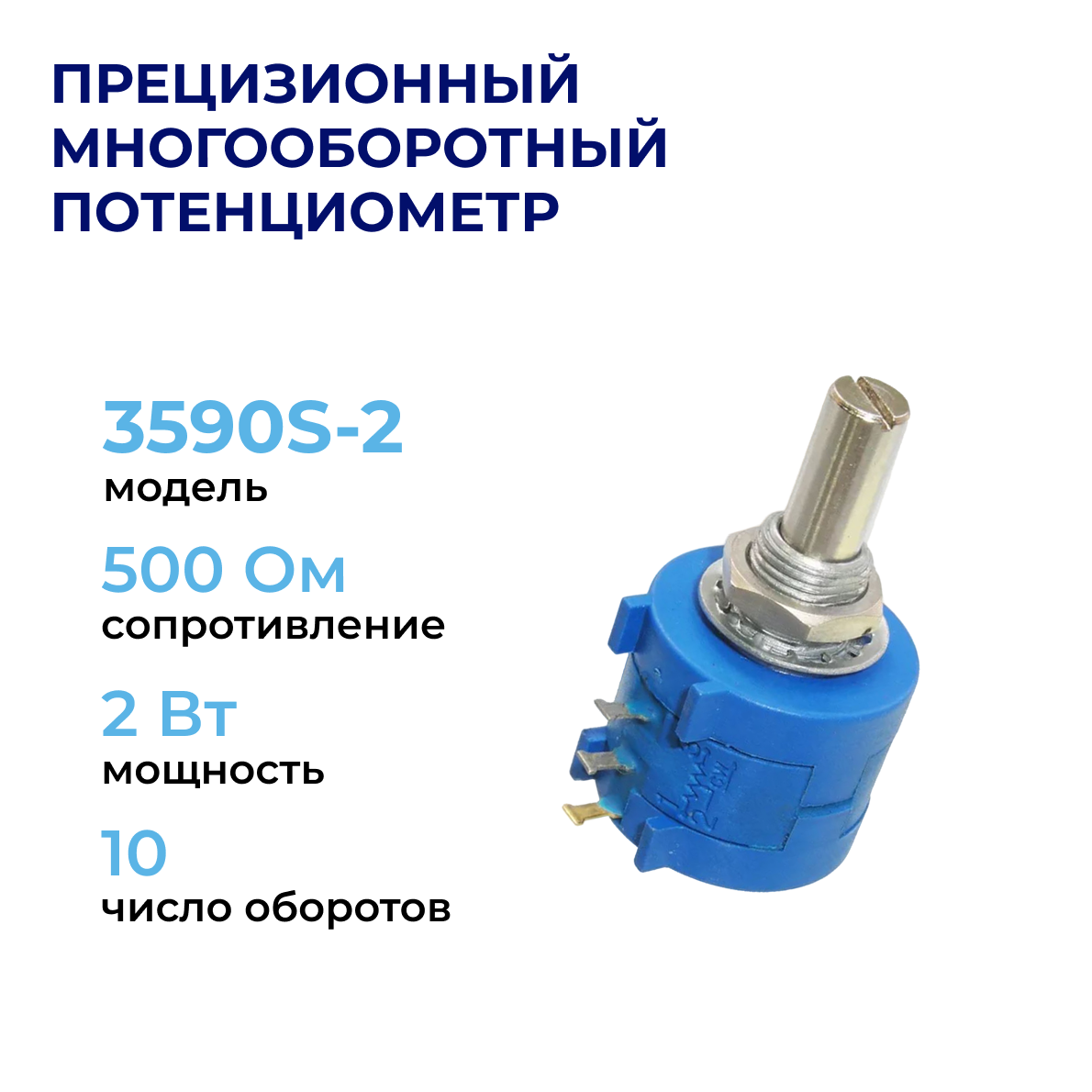

Технические характеристики:
- Серия: 3590S
- Толерантность к сопротивлению: 5%
- Стиль монтажа: Крепление на панель
- Количество поворотов: 10 поворотов
- Сопротивление: 500 Ом
- Номинальная мощность: 2 Вт
