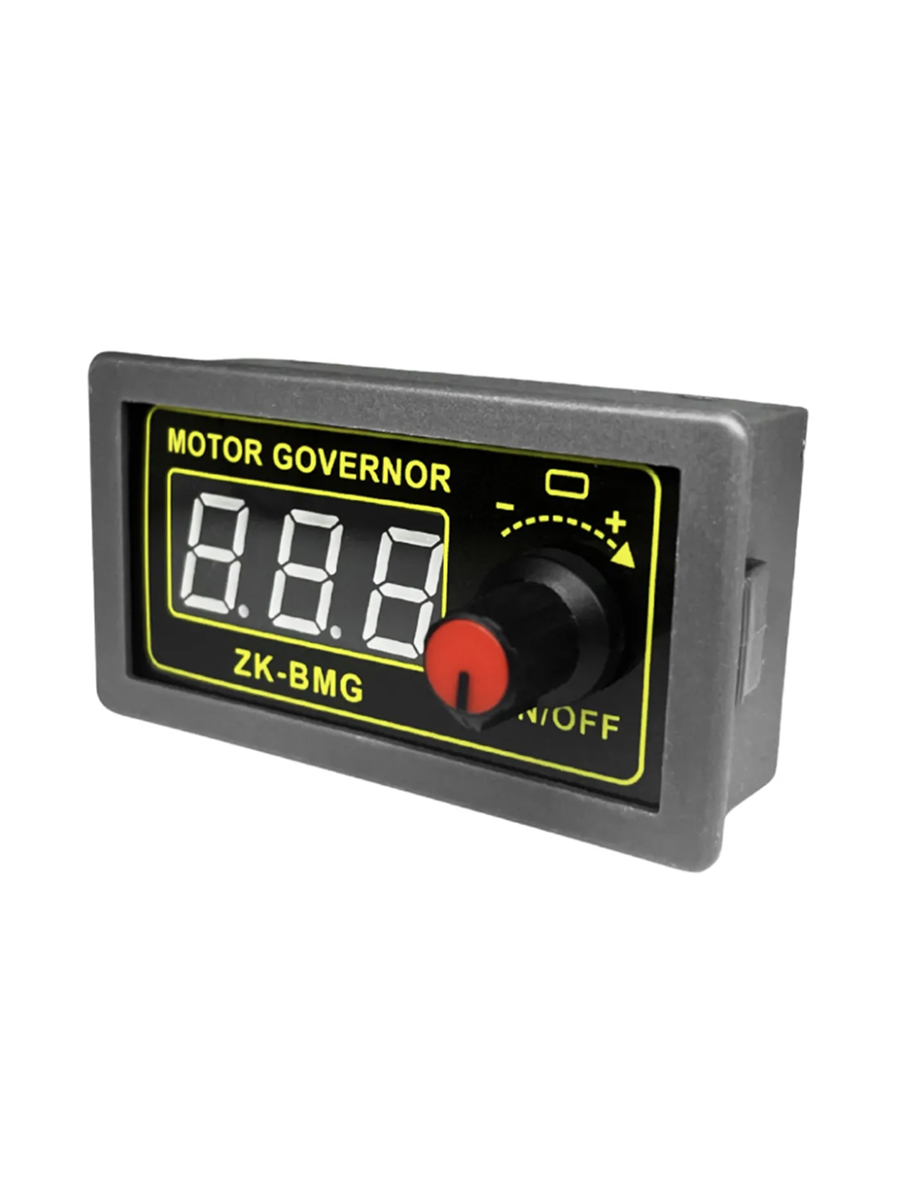

ШИМ регулятор скорости позволяет управлять мощностью высокоточных устройств, подключаемых к источнику постоянного тока. Данному регулятору можно найти применение в системах контроля яркости освещения, числа оборотов двухконтактного коллекторного двигателя. Устройство имеет небольшой вес и занимает мало места (подробнее см. в технических характеристиках).

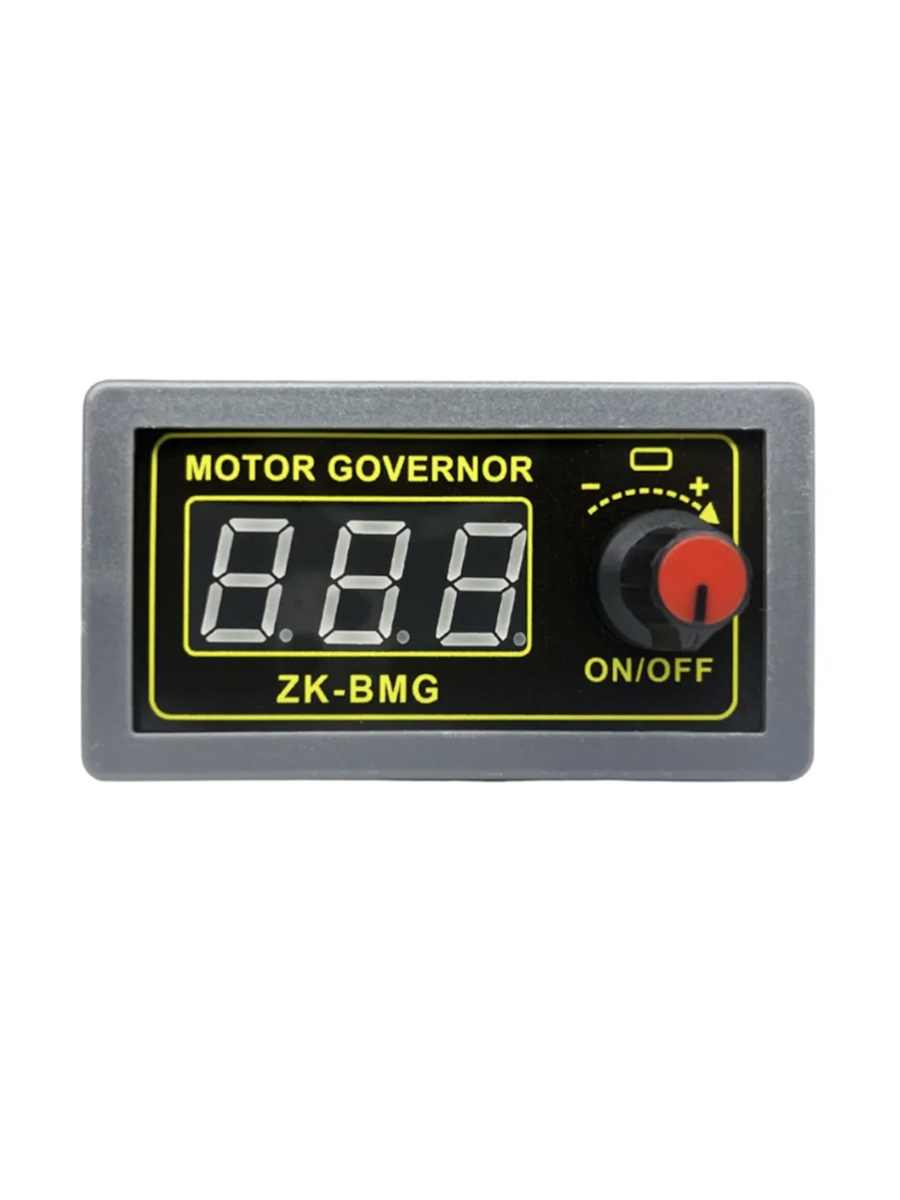

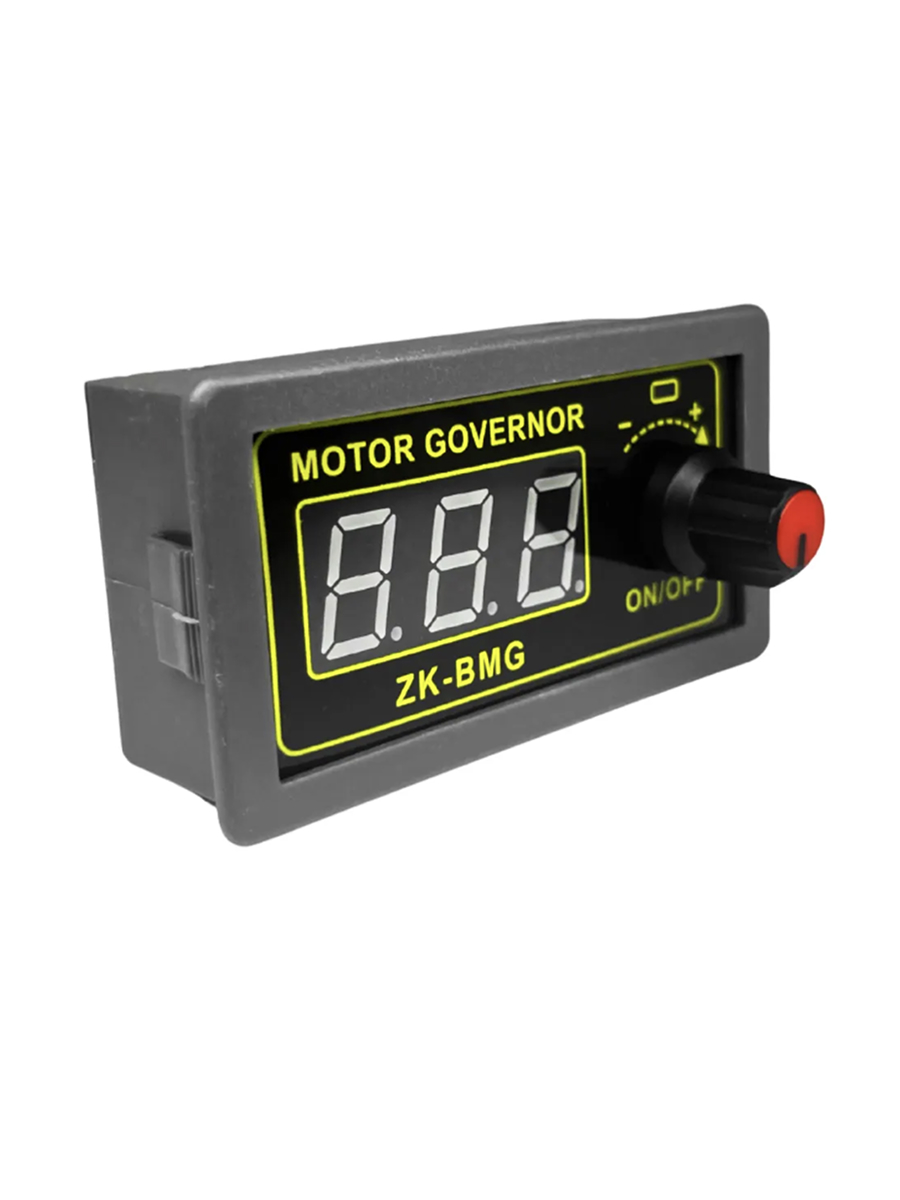

Пользовательский интерфейс состоит из дисплея и ручки цифрового энкодера, с помощью которой можно плавно и точно регулировать скорость подключенного через винтовые клеммы двигателя. Параметры нагрузки должны быть в диапазоне от 9 до 60 В и до 12 А постоянного тока. При этом выходная мощность не превышает 500 Вт. Скорость регулируется по принципу широтно-импульсной модуляции, а сам энкодер изменяет значение рабочего цикла (от 0 до 100 %). Вы можете установить максимальный и минимальный значения рабочего цикла, а также рабочую частоту.
Поскольку в регуляторе используется энкодер, можно задействовать его кнопку для дополнительного функционала. Так, короткое нажатие на кнопку энкодера приводит к запуску/остановке двигателя, а 10-секундное удержание нажатой кнопки открывает на дисплее режим настроек.
Технические характеристики:
Входное напряжение: 9…60 В постоянного тока
Выходная сила тока: до 12 А в непрерывном режиме (до 20 А на пике)
Мощность: до 500 Вт
Частота: 1…99 кГц
Рабочая температура: -40 °C…85 °C
Рабочая влажность: 0…95% относительной влажности
Размеры: 79 x 43 x 26 мм
Вес: 43 г

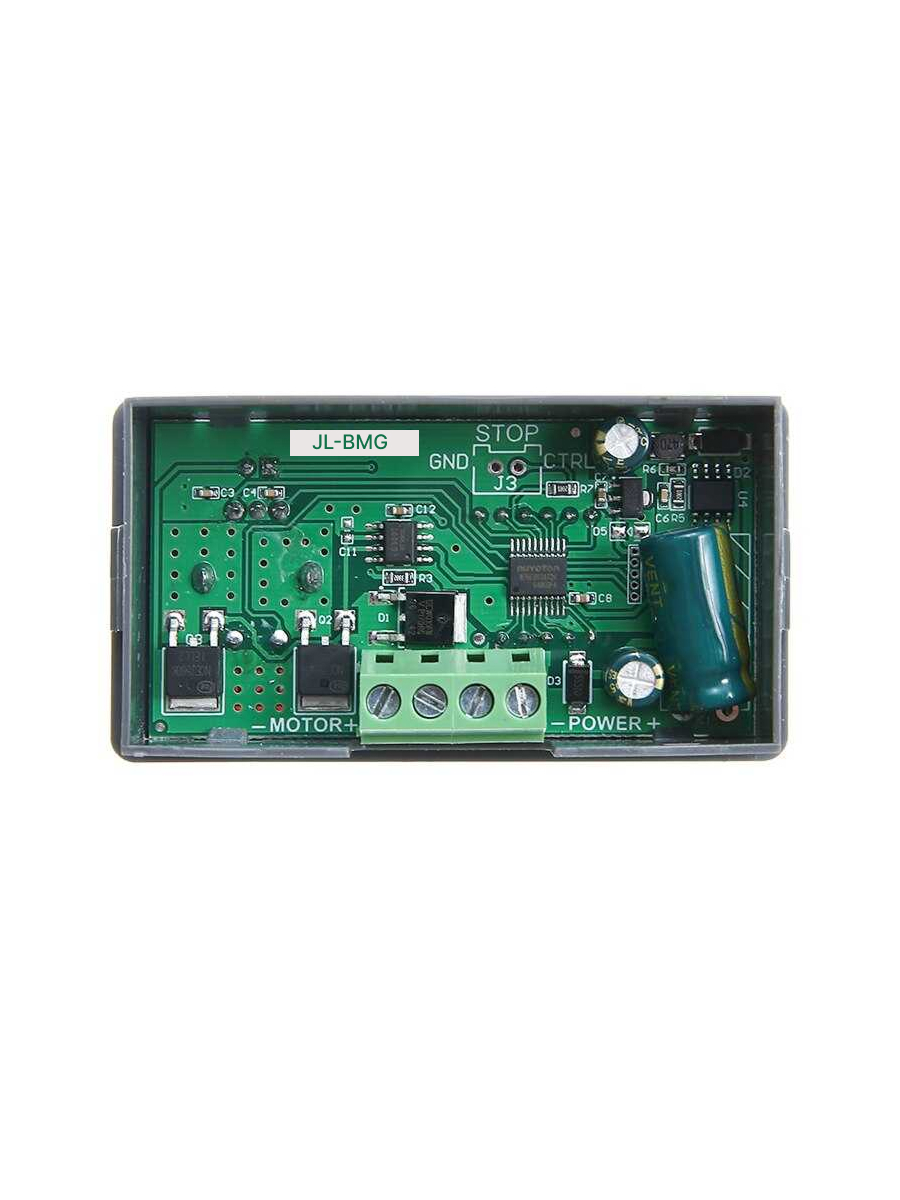

Внутреннее устройство регулятора и его распиновка:
