Модуль регулятора скорости шагового двигателя MKS OSC V1 — это модуль генератора импульсов, предназначенный для управления скоростью шаговых двигателей. Он производится китайской компанией Makerbase, выпускающей ряд компонентов и аксессуаров для 3D-принтеров.
Модуль генерирует сигнал ШИМ (широтно-импульсная модуляция) в трех диапазонах частот: от 80 Гц до 2.4 кГц; от 540 Гц до 16.6 кГц; от 5.4 кГц до 160 кГц. Частота регулируется встроенным потенциометром. Также можно регулировать рабочий цикл ШИМ-сигнала, что позволяет с высокой точностью управлять скоростью шагового двигателя.
Модуль MKS OSC V1 имеет простой интерфейс с четырьмя выводами: два отвечают за питание, а остальные для ввода и вывода сигналов. Модуль может быть подключен к различным контроллерам 3D-принтеров, включая популярные платы расширения RAMPS и MKS GEN.
MKS OSC V1 имеет максимальный выходной ток 2А. Модуль оснащен светодиодным индикатором, который показывает состояние ШИМ-сигнала. MKS OSC V1 отлично подходит для управления скоростью шаговых двигателей. Широкий диапазон частот, регулируемый рабочий цикл и компактный дизайн делают его популярным выбором среди энтузиастов и профессионалов в области проектирования 3D-принтеров.
Технические характеристики:
Напряжение питания: 8...24 В постоянного тока
Доступные диапазоны частот: 5.4 кГц…160 кГц, 540 Гц…16.6 кГц, 80 Гц…2.4 кГц
Размеры: 58 x 38.6 мм

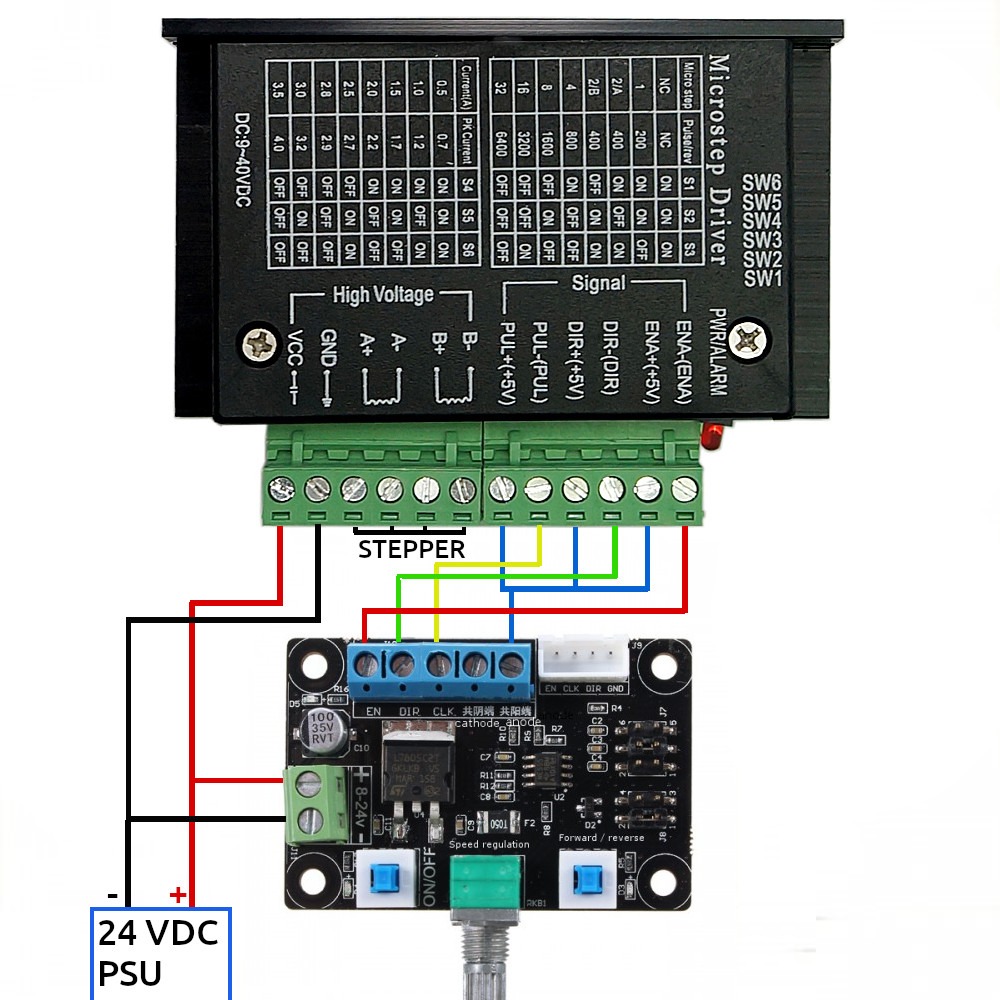

Внешнее устройство модуля:
