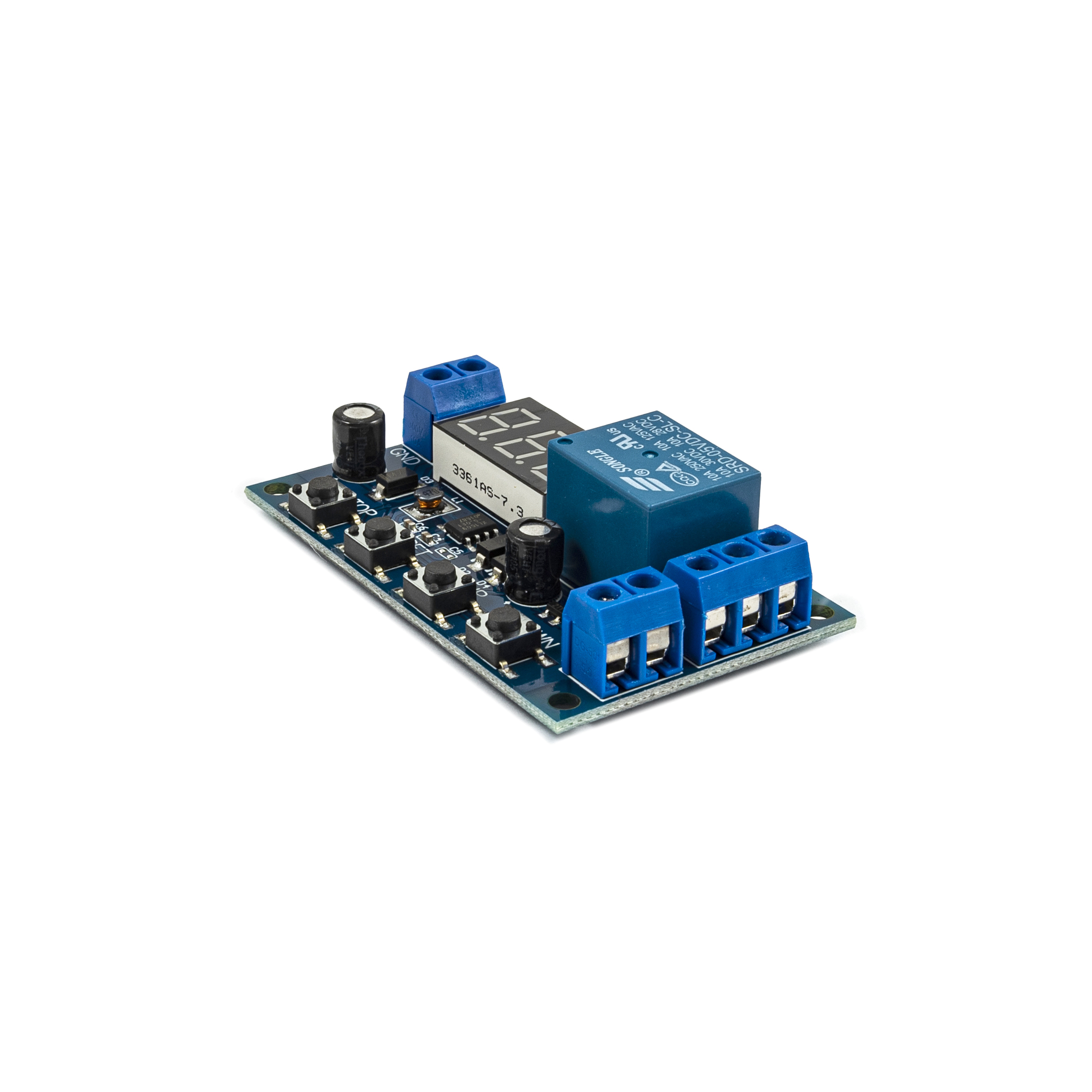

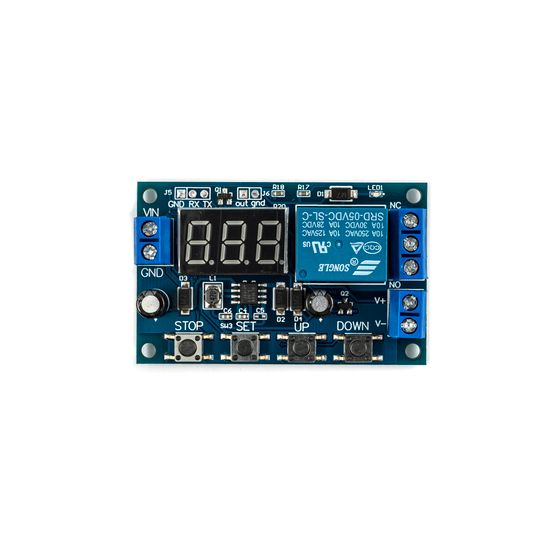

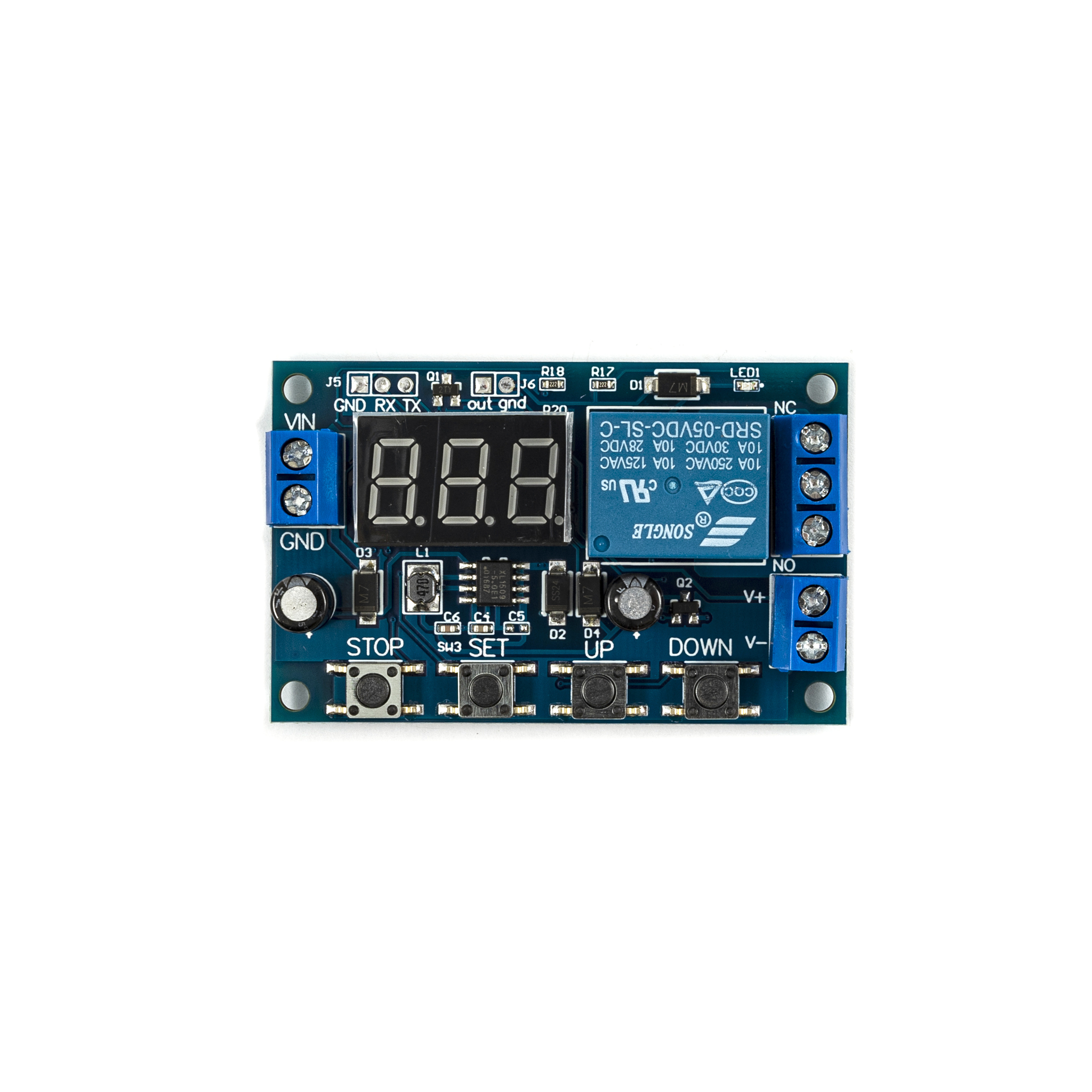

Модуль защиты заряда и разряда батареи 12V48V понижение напряжения и перенапряжения реле защиты переключатель синхронизации
Модуль основные характеристики:
1. Контроль заряда и разрядки аккумулятора, автоматическое отключение после установки;
2. Может установить время зарядки и разрядки;
3. С функцией последовательной связи, рабочее состояние реле может отслеживаться в режиме реального времени через последовательный порт;
4. Дополнительный сигнал на выходе, когда состояние проводимости реле выполнено, выходной уровень высокий, и другие устройства можно контролировать.
5. Одна Кнопка аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;
Режим работы:
Верхний предел напряжения: UL1, нижний предел напряжения nL1, верхний предел напряжения больше, чем нижний предел напряжения (UL1>nL1)
U-1: измерение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет, Верхнее предельное напряжение выше, и реле Отключено;
U-2: измерение времени зарядки управление: Установите время зарядки (OP); Когда измеренное напряжение ниже нижнего предельного напряжения, реле закрыто, И OP время начинается обратный отсчет после того, как пикап, время заканчивается, реле Отключено; Выше верхнего предела напряжения, реле отключения.
U-3: обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле отключено, выше верхнего предельного напряжения, и реле закрыто;
U-4: контроль времени обнаружения разряда: установка времени разряда (OP); Когда измеренное напряжение выше верхнего предельного напряжения, реле тянет, OP время начинается обратный отсчет после того, как тянуть, простая в использовании, время заканчивается, реле Отключено; Если измеренное Напряжение ниже, чем нижний предел Напряжение, реле Отключено;
U-5: Интервал в интервале: Когда измеренное напряжение находится между верхним пределом и нижним пределом, реле закрыто и другие условия отключены;
U-6: Интервал вне диапазона: Когда измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, реле закрыто, и реле отключено в других случаях;
Параметры продукта:
1: Напряжение питания: DC6--40V, диапазон индикатора напряжения постоянного тока 0-60V, подходит для различных батареи ниже 60V, испытательное напряжение погрешность ± 0,1 V.
2: Время зарядки и разрядки (OP) Диапазон: 0-999 минут.
3: вес 28 г
Как установить параметры
1. Сначала Определите режим работы реле;
2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (режим по умолчанию U-1), затем введите Главный интерфейс и т. д.) ''press и удерживайте кнопку SET в течение 2 секунд, а затем отпустите кнопку мыши. "Войти в режим выбора интерфейс, выберите режим, чтобы быть установлен (U-1 ~ U-6) режиме посредством короткого нажатия кнопки вверх и вниз;
3. После выбора режима (например, U-1) нажмите кнопку set, чтобы задать соответствующий параметр. В это время заданный параметр будет мигать (верхний предел напряжения UL1, нижний предел напряжения nL1, вовремя OP), вверх, вниз отрегулируйте значение параметра, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); Короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше;
4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Параметры настройки успешны, очень просты!
5. В главном интерфейсе, короткое нажатие кнопки вниз для переключения между напряжением и временем, что очень просто.
Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы выйти, вернитесь к основному интерфейсу, очень просто!
