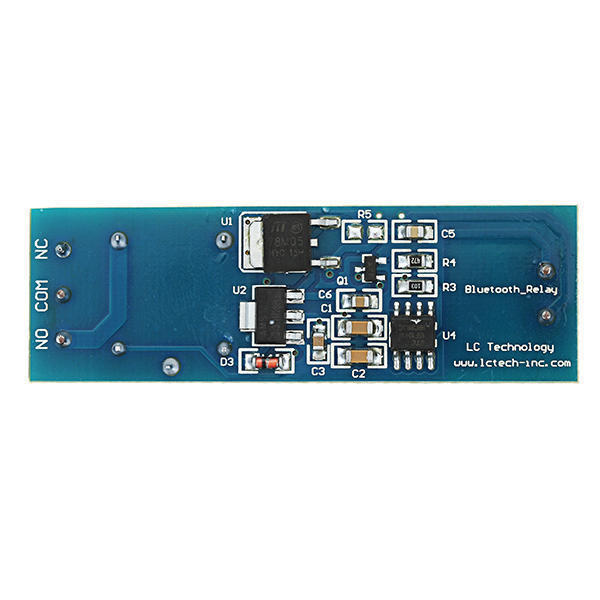

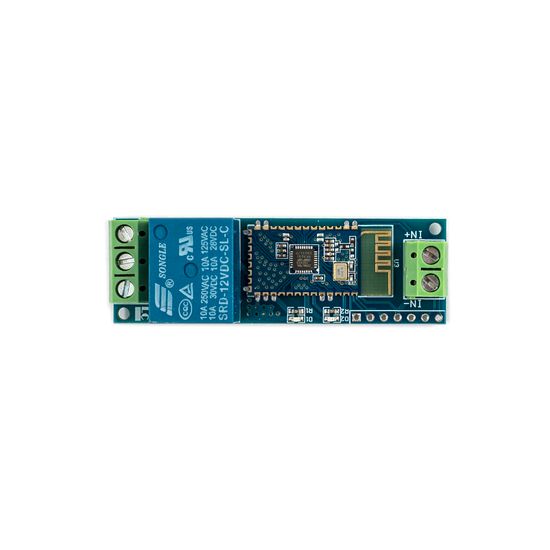

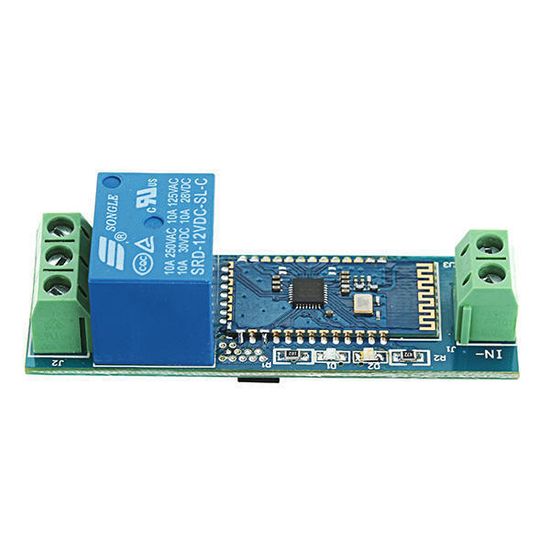

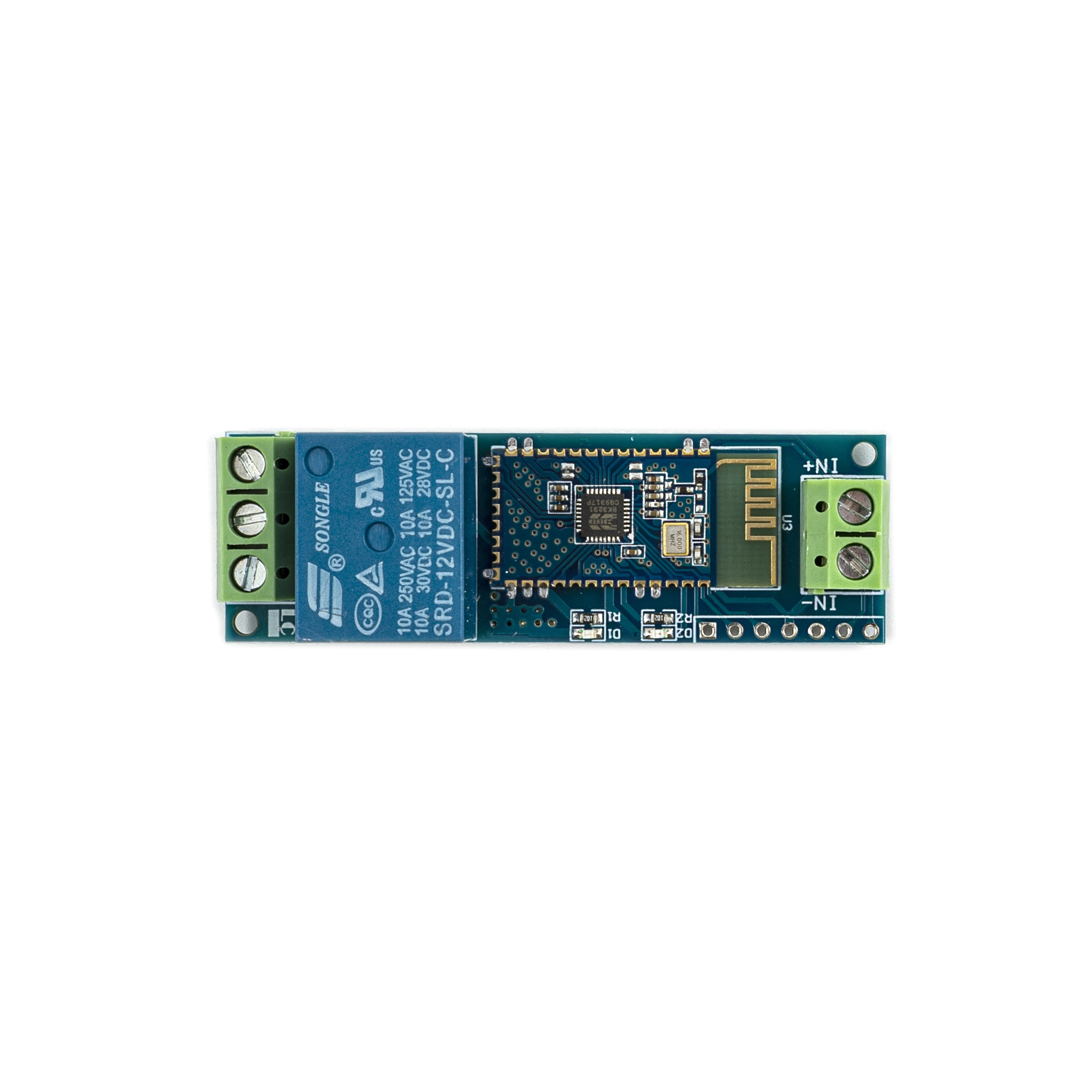

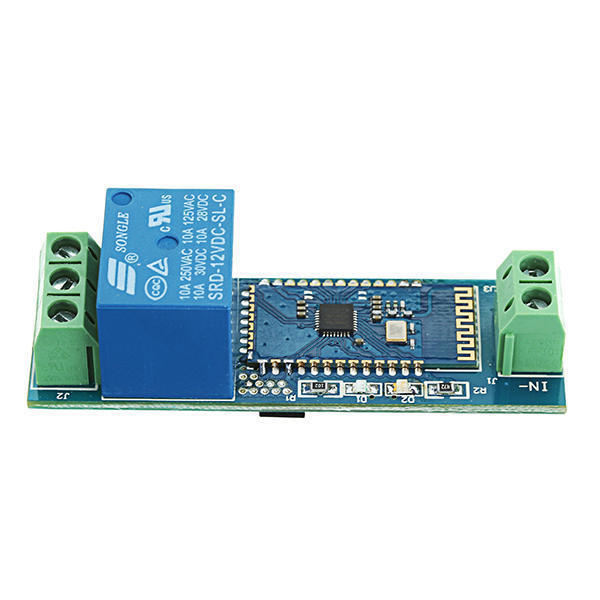

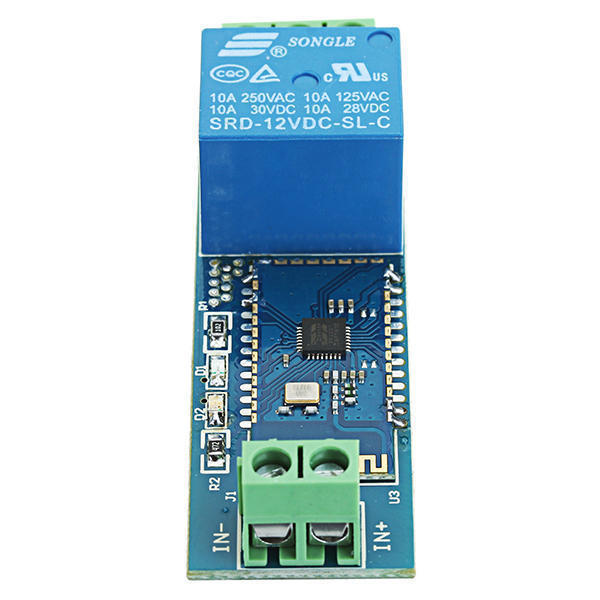

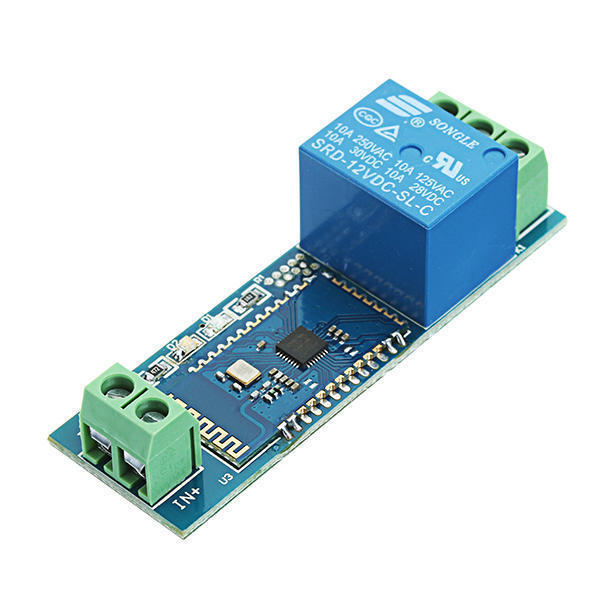

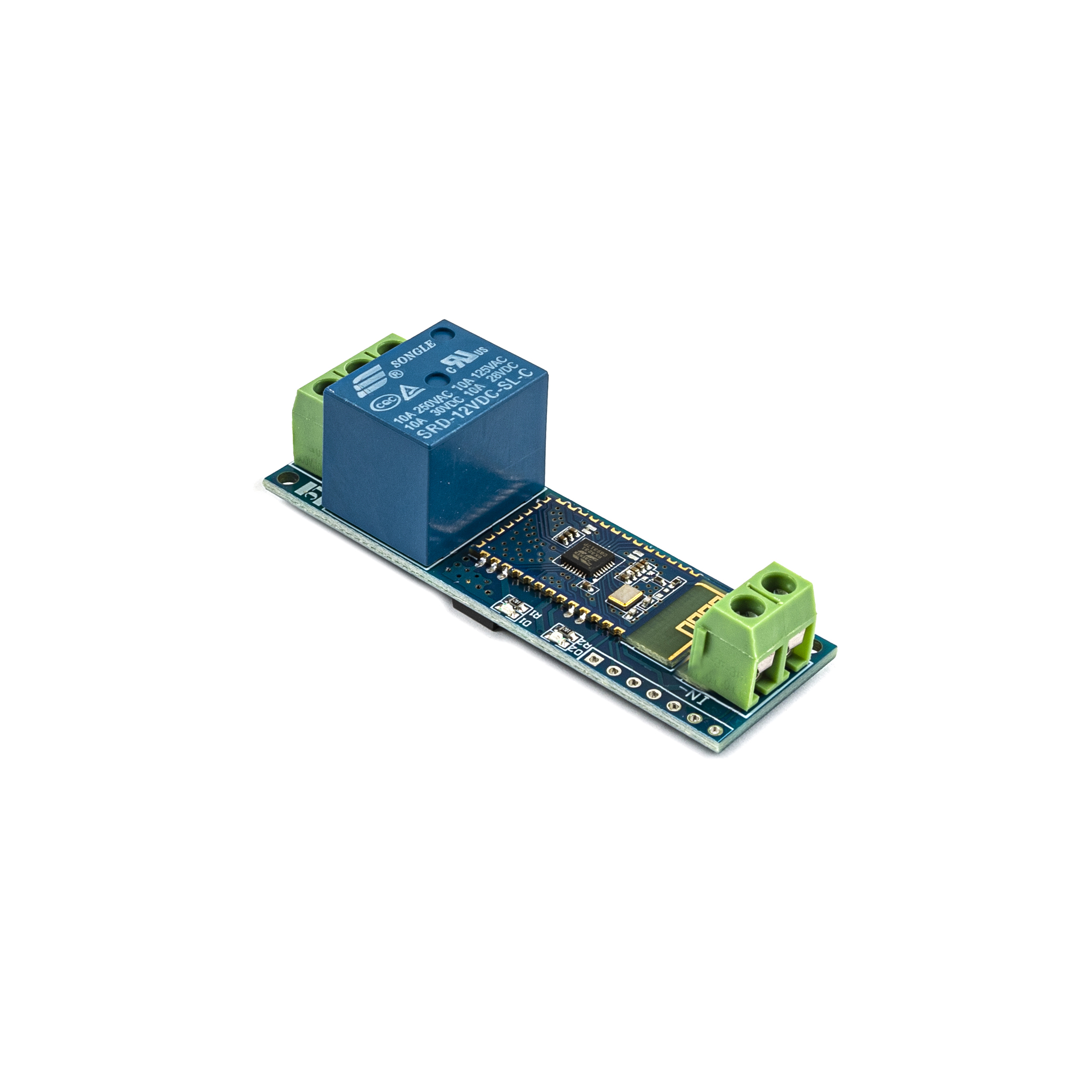

Компактная коммутационная плата с модулем 12-вольтового электромагнитного реле легко управляется с телефона через Bluetooth (для Android). Реле может коммутировать нагрузку до 10 ампер по силе тока для цепей переменного тока (до 250 вольт) и постоянного (до 30 вольт).
В плату встроены индикатор состояния Bluetooth-подключения (медленное мигание без подключения, длительное мигание после подключения) и индикатор состояния реле (загорается после подключения).
Для быстрой настройки модуля к работе попробуйте использовать приложение BlueSPP. После сборки схемы установите приложение на телефон Android, найдите устройство Bluetooth и подключитесь. Пароль сопряжения — 1234. Нажмите и удерживайте серое поле в интерфейсе, чтобы добавить команду последовательного порта, введите имя и содержание команды (содержимое команды — A00101A2, откройте реле/команду. Когда содержимое — A00100A1, выключите реле) и выберите отправку в шестнадцатеричной форме, а затем щелкните соответствующее поле, чтобы управлять переключением реле.
Технические характеристики:
Тип реле: электромагнитное
Количество каналов: 1
Интерфейс связи: Bluetooth
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение питания платы: 12 В постоянного тока
Дальность срабатывания: до 10 м (на открытой местности без помех)
Размеры печатной платы: 62 x 20 мм
