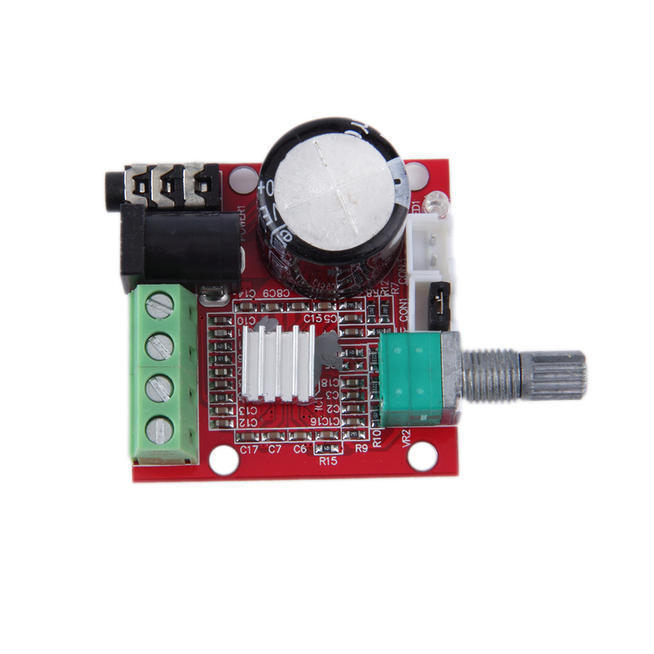

Цифровой усилитель PAM8610 представляет собой усилитель аудиосигнала D-класса. Данный класс соответствует усилителям с высоким КПД, низким энергопотреблением и дополнительной защитой от помех и шумов.
Используйте AUX разъем для входного аудиосигнала, чтобы получить на выходе максимальную мощность до 10 Вт на каждом из двух динамиков. С помощью встроенного подстроечного резистора можно изменять (ручная настройка) коэффициент усиления, а значит, громкость на выходе. Подключение динамиков удобно осуществить с помощью винтовых клемм. Такое соединение не требует навыков пайки, а потому усилитель PAM8610 очень легко настроить и использовать в работе. Также в плату модуля встроен разъем для подключения вывода от источника внешнего питания (разъем 5,5 мм). Имеется функция защиты от перегрева и перегрузок по току.
Помимо вышеописанных компонентов на плате модуля расположен светодиодный индикатор питания (Power), перемычка для включения/выключения, конденсатор для защиты схемы от шумов и радиатор для дополнительного отвода тепла (особенно актуально при работе на максимальной выходной мощности). Для удобства монтажа в корпус будущего устройства используйте 4 монтажных отверстия под винты.
Технические характеристики:
Модель усилителя: PAM8610
Класс усилителя: D
Напряжение питания: 8…12 В постоянного тока
Сопротивление: 4…8 Ом
Выходная мощность: 2 x 10 Вт
Ток потребления в режиме покоя: 20 мА
Размеры: 59 x 32 x 14 мм
