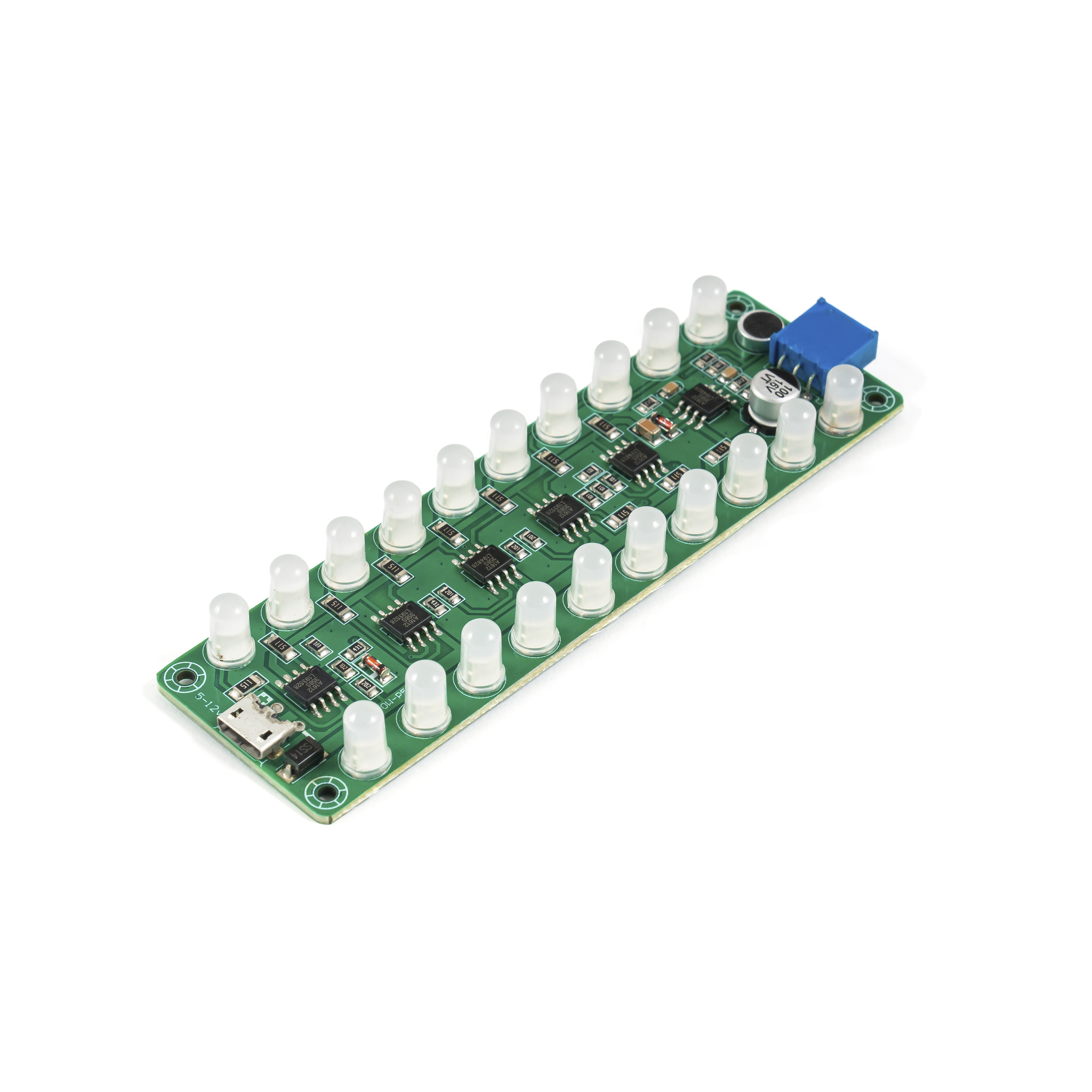

Светодиодный (LED) индикатор уровня громкости и звукового спектра. Представляет собой устройство для визуализации основной характеристики звукового спектра. Состоит из 20 светодиодов (с диаметром линзы 5 мм) с уже встроенной электронной обвязкой к ним.
Для подачи входного напряжения питания на модуль можно использовать microUSB разъем (для 5 вольт постоянного тока), либо расположенные рядом с ним контактные отверстия (для питания от 12 вольт постоянного тока). Используется встроенный микрофон в качестве источника входного аудиосигнала. Встроенный подстроечный резистор используется для регулировки чувствительности (через настройку уровня опорного напряжения) аудиосигнала. На плате модуля имеется 4 монтажных отверстия под винты для удобного крепления в корпус будущего устройства.
Технические характеристики:
Рабочее напряжение: 5…12 В постоянного тока
Тип светодиода: 5 мм
Аудио вход: микрофон
Рабочая температура: -25℃…85 ℃
Рабочая влажность: 5…95%
Размеры платы: 100 x 30 x 12 мм
