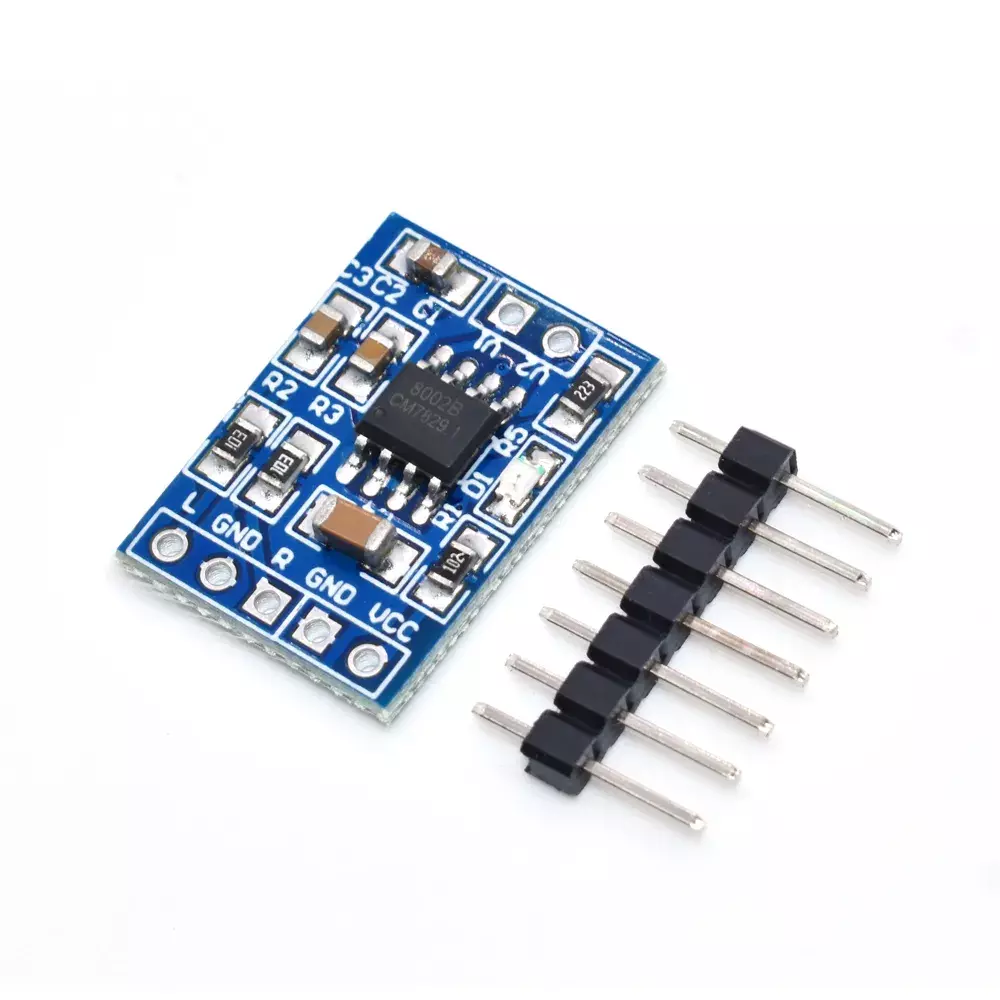

Плата усилителя аудиосигналов HXJ8002 с поддержкой подключения двух динамиков с максимальной мощностью 3 Вт и сопротивлением до 8 Ом (при максимальном значении мощность не превысит 1.5 Вт). Основан на одноканальном усилителе звука BTL
Небольшие размеры и низкое энергопотребление (рабочий ток 10 мА, а в режиме покоя 0.6 мкА) позволяют очень легко использовать данный усилитель в портативных проектах с портативным питанием (например, от аккумуляторов 18650). Для подключения питания (от 2 до 5.5 В постоянного тока) используются выводы GND и VCC, через V1 и V2 контакты с источника аудиосигнала, который затем будет усилен до нужного значения на выводах L, R, GND, через которые подключаются внешние динамики.
Для усиления аудиосигнала не требуется дополнительных электронных компонентов и обвязки. Присутствие пороговых искажений не превышает 10% на частоте 1 кГц
Технические характеристики:
Напряжение питания: 2…5.5 В постоянного тока
Ток потребления в режиме ожидания: 0,6 мкА
Ток потребления: до 10 мА
Выходная мощность: 3 Вт (нагрузка 3 Ом), 2,5 Вт (нагрузка 4 Ом), 1,5 Вт (нагрузка 8 Ом)
Выходное сопротивление динамика: 3 Ом, 4 Ом , 8 Ом
Размеры платы модуля: 19.8 x 14.2 мм
