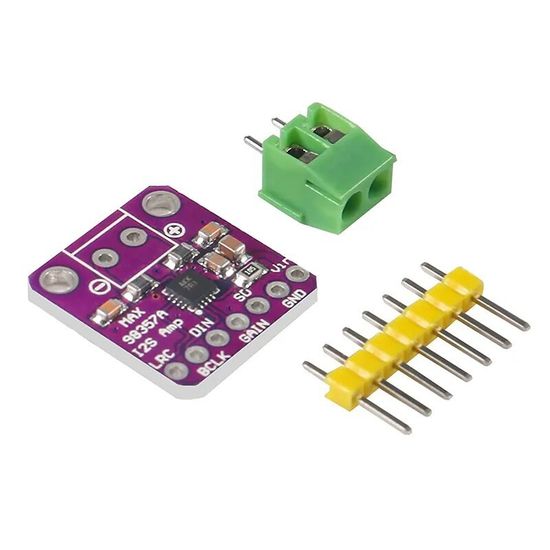

Модуль моноусилителя звука D-класса MAX98357 с протоколом связи I2S и выходной мощностью 3 Вт и сопротивлением 4 Ом. Обладает очень компактными (19 x 18 мм) размерами, что позволяет разместить его в корпусе под любой проект или устройство.
С помощью I2S протокола данный модуль может быть легко подключен к Raspberry Pi или ESP32. На основе MAX98357 можно спроектировать портативный динамик с усилителем, при небольшой объеме занимаемого пространства и с низким энергопотреблением. Поскольку усилитель относится к классу D, он очень эффективен, что делает его идеальным для портативных проектов и проектов с автономным питанием. Он имеет встроенную защиту от перегрева и перегрузки по току. Возможность настройки нескольких значений контактов усиления: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ.
С помощью винтовой клеммы очень удобно (не используя паяльник и другие дополнительные инструменты кроме небольшой отвертки). Вывод ShutDown/Mode можно использовать для отключения чипа или настройки того, какой аудиоканал I2S будет передаваться на динамик. По умолчанию усилитель выводит стереомикс (L+R)/2 на монофонический выход. Добавив резистор, вы можете изменить его на левый или правый выход.
Технические характеристики:
Рабочая микросхема: MAX98357
Протокол: I2S
Тип устройства: усилитель D-класса
Частота дискретизации I2S от 8 кГц до 96 кГц
Напряжение питания: 2.5…5.5 В постоянного тока
Выходная мощность: 3,2 Вт при 4 Ом; 1,8 Вт при 8 Ом (при питании 5 В)
Сопротивление: 4 Ом
Размеры: 19 x 18 мм
