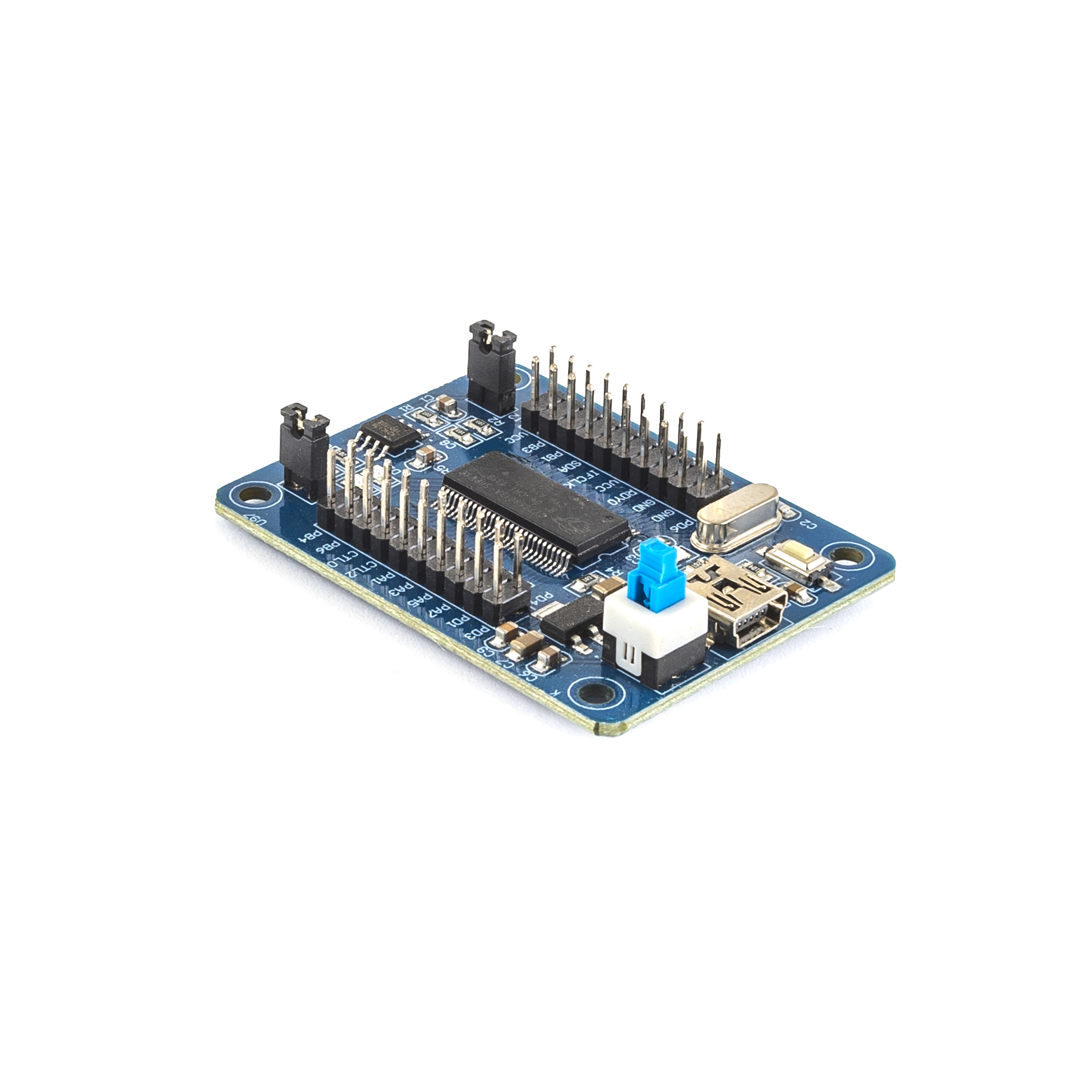

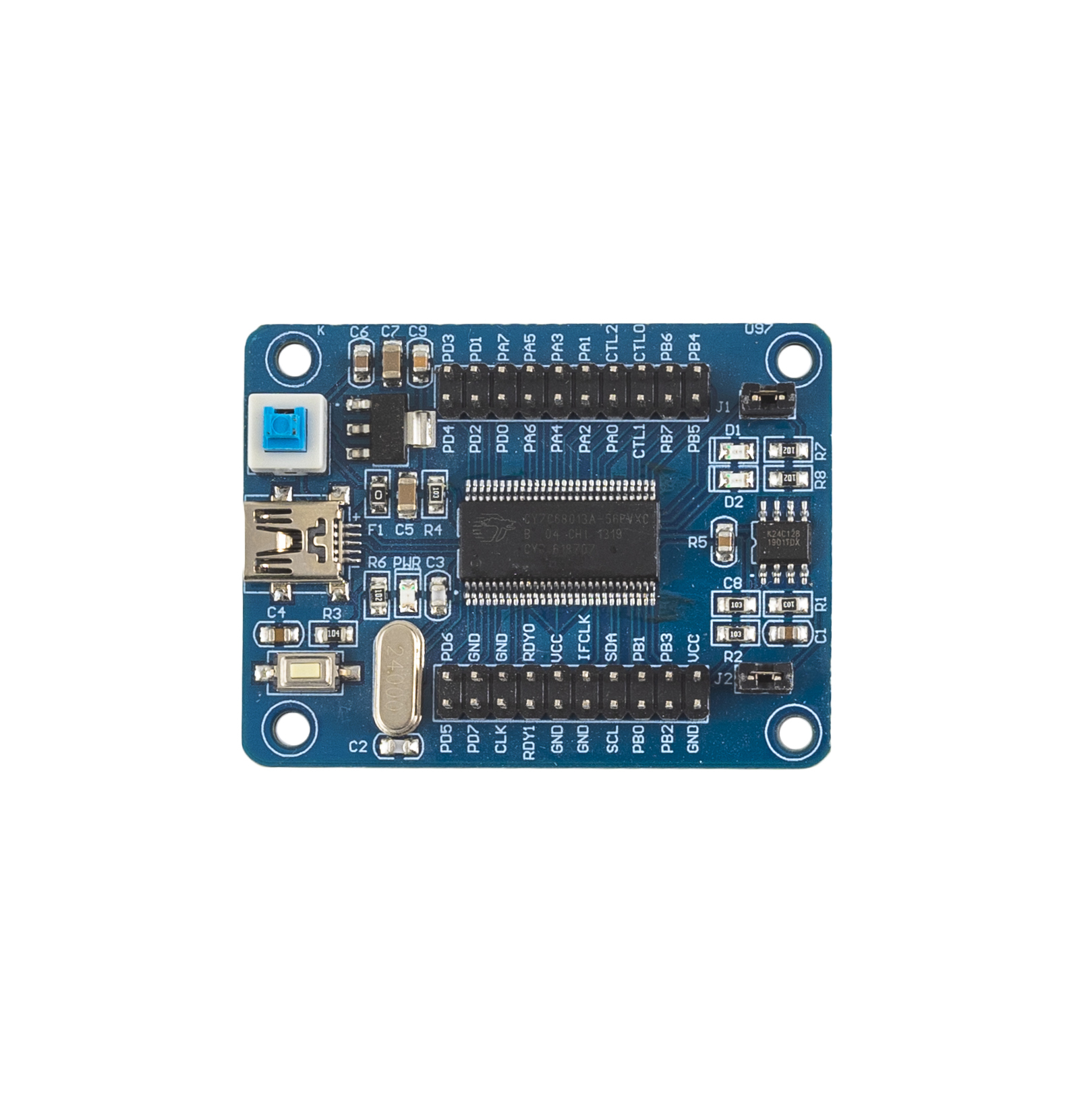

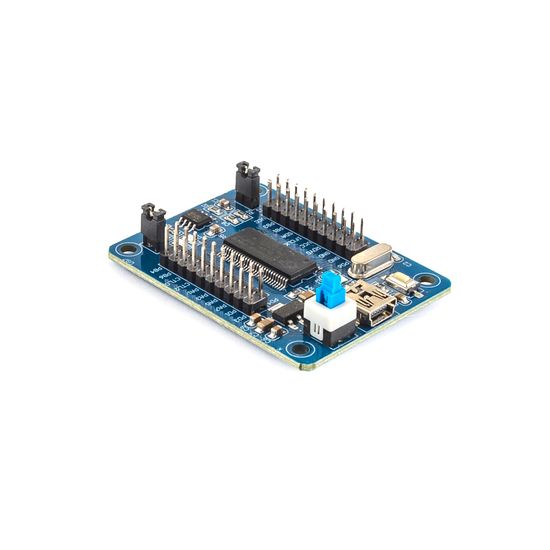

Логический анализатор EZ-USB FX2LP CY7C68013A USB - плата предназначена для обеспечения различных приложений высокоскоростным USB интерфейсом. На плате установлены: колодки для удобного подключения к выводам микроконтроллера, EEPROM и разъем USB mini-AB для подключения к PC.
Использование чипа CY7C68013A-56: низкомощная версия улучшенного 51 ядра, 16 Кб области данных программы, частота 48 МГц, 480 Мбит/с высокоскоростной протокол передачи, В соответствии со спецификацией USB2.0, обратная совместимость с USB1.1.Прошивка, EEPROM: Полное встроенное программирующее решение с usb-кабелем непосредственно для загрузки прошивки, встроенный для обеспечения 16K (24LC128) большой памяти программы (EEPROM), используется в качестве памяти VID / PID и прошивки USB, пространство программы для удовлетворения потребностей CY7C68013A.
Все GPIO pin через стандарт 2,54 мм приводит к очень удобному для учащихся, чтобы расширить свой собственный дизайн.
С соответствующей прошивкой платы может быть достигнуто через основную функцию логического анализатора
Формат PDF, предоставляет схему и соответствующую информацию.
