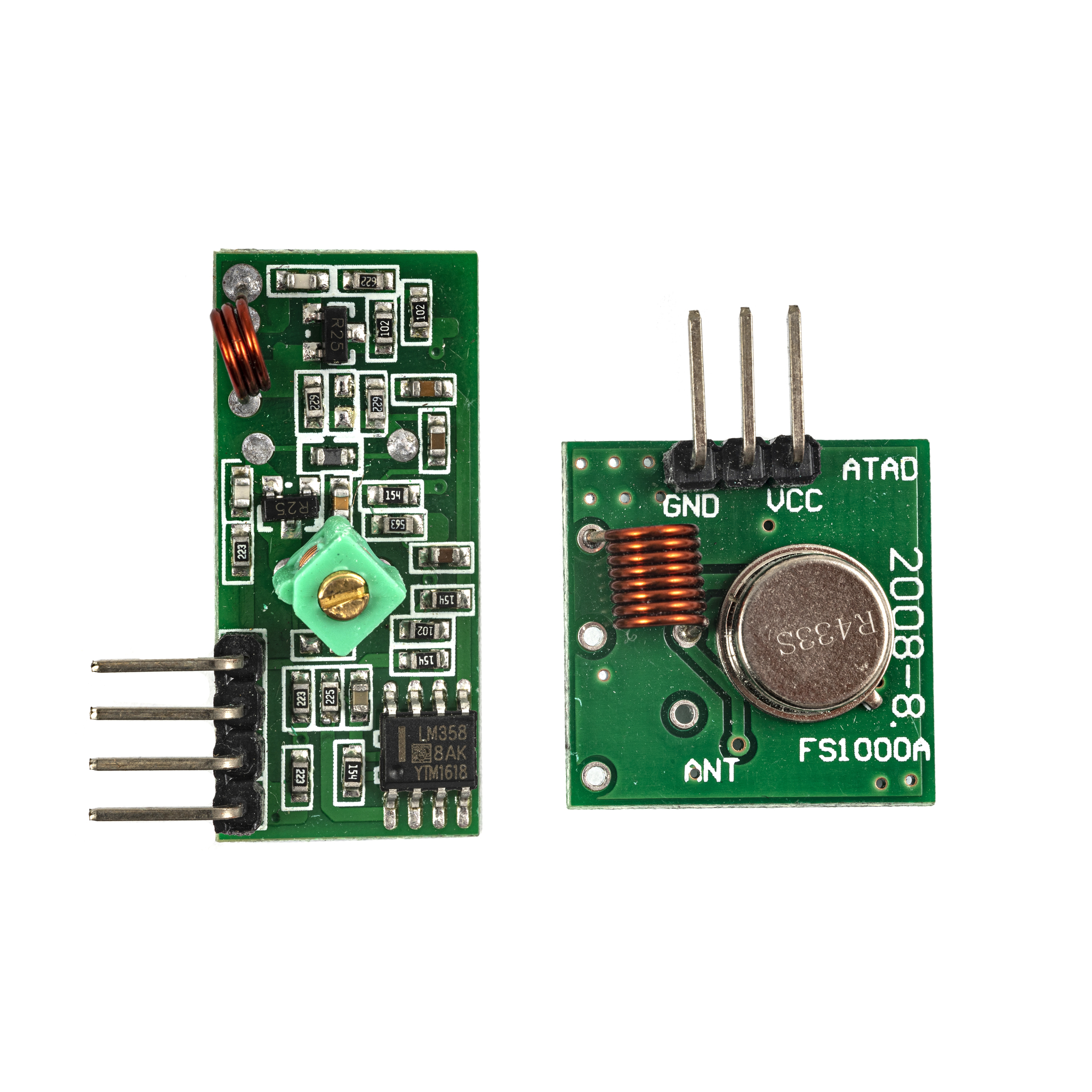

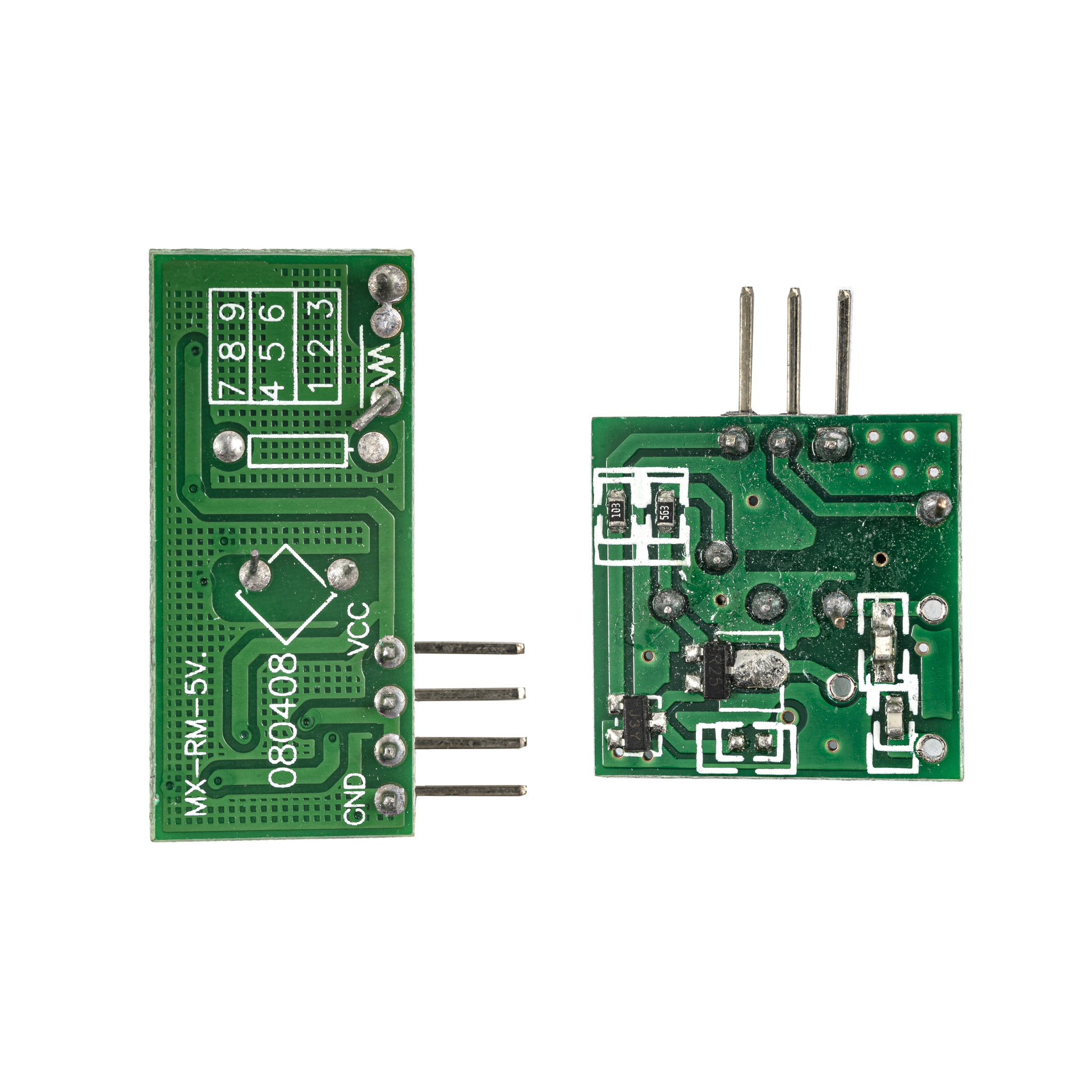

433 МГц Радиоканальный приемник MX-RM-05V и передатчик FS1000A - предназначен для передачи данных по радиоканалу на частоте 433 МГц. Указанное производителем расстояние уверенного приема 50-100 м в пределах прямой видимости (в зависимости от условий связи и напряжения питания), которое можно увеличить подключением антенн к передатчику и приёмнику. В качестве простейшей антенны можно использовать кусок провода длиной 17 см. Преимуществом данного вида радиомодулей является их дешевизна и простота подключения к платам Ардуино. К недостаткам отнесем отсутствие обратной связи, низкую скорость передачи и наличие шумов от большого количества других устройств (радиолюстр, радиорозеток, брелков, радиоуправляемых моделей), работающих на этой частоте.
Радиоприемника.
Данный беспроводной модуль выполняет функцию только приемника, в пару к нему необходим передатчик сигнала, например радиопередатчик на 433 МГц. Для работы приемника не требуется микроконтроллер. Для подключения модуля достаточно задействовать всего 4 контакта: питание, землю, цифровой выход и антенну. Никакого протокола передачи не предусмотрено: модуль просто принимает переданные модулем-передатчиком фронты, и выдаёт их на ножку «Data out». Это позволяет подключать к модулю напрямую даже такие простые элементы, как светодиод, пьезодинамик или реле. Если в вашем проекте используется большое количество беспроводных датчиков, или вам необходимо реализовать механизм дистанционного управления, то данный приемник на 433 МГц будет полезен.
Технические характеристики радиоприемника:
- Напряжение питания: 5 В
- Несущая частота: 433 МГц
- Максимальная пропускная способность: 5 кб/сек
- Потребляемый ток: 4,5 мА
- Чувствительность: -106…-110 дБм
- Диапазон рабочих температур: -20…+80 °C
Радиопередатчика
Данный беспроводной модуль используется для передачи сигнал в Arduino проектах, связанных с дистанционным управлением. Модуль выполняет функцию только передатчика. Для приема сигнала используется парный беспроводной приемник на 433 МГц. Модуль имеет всего 4 контакта: питание, земля, цифровой вход и антенна.
Технические характеристики радиопередатчика:
- Напряжение питания: 3–12 В
- Несущая частота: 433 МГц
- Максимальная пропускная способность: 8 кб/сек
- Потребляемый ток: 8 мА
- Выходная мощность: 32 мВт
- Диапазон рабочих температур: -20…+80 °C
