Модуль KY-027 сообщает о наклонах устройства программируемому контроллеру, чтобы в ответ на эту команду выполнять различные действия: включение светодиода, поворот сервопривода или воспроизведение аудиодорожки.

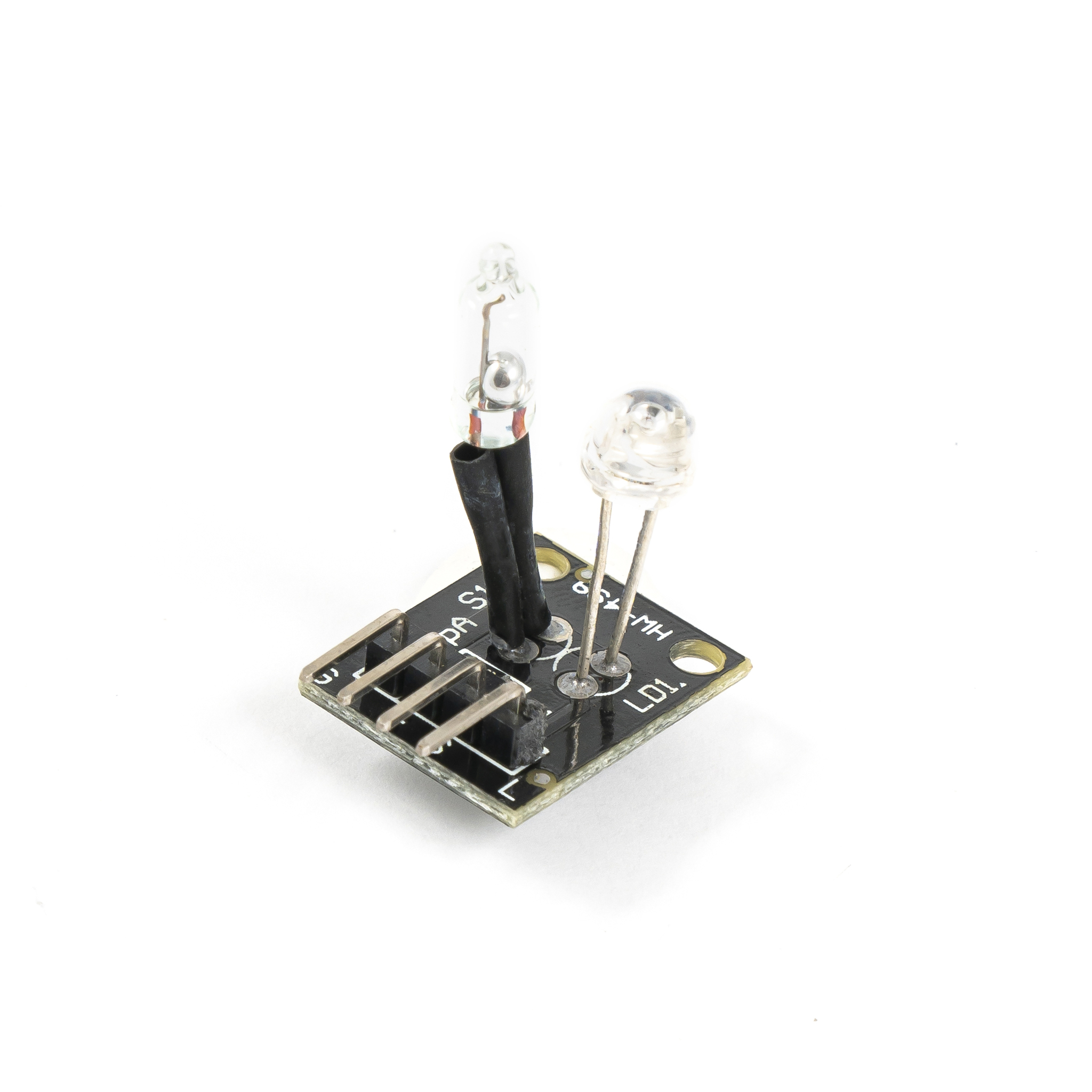

В данном модуле объединены ртутный наклонный переключатель и светодиод, но управляются они независимо друг от друга. Ртутный переключатель наклона включает в себя небольшое количество проводящей жидкой ртути в стеклянном корпусе. При наклоне модуля шарик ртути перекатывается и устанавливает или разрывает контакт с электродами переключателя.
Переключатель наклона имеет подтягивающий резистор 10 КОм, который поддерживает высокий уровень выходного сигнала (3.3 или 5 В, в зависимости от напряжения питания) до тех пор, пока ртутный шарик не переключит состояние сигнала.
Отдельный входной цифровой контакт имеется для управления светодиодом. Светодиод загорается при установлении на выводе высокого логического уровня в зависимости от напряжения питания. Чтобы предотвратить его выход из строя, используйте токоограничительный резистор номиналом от 150 до 220 Ом.
Технические характеристики:
Напряжение питания: 3.3…5 В
Размеры печатной платы :19 х 16 мм
Распиновка:
Схема подключения:
Программный код:
int brightness = 255; // variable for LED brightness 0~255
void setup() {
pinMode(8, INPUT); // switch is connected to pin 8
pinMode(9, OUTPUT); // LED is connected to pin 9
}void loop() {
if (digitalRead(8) == HIGH) {
if (brightness < 255) brightness++;
// increase brightness if mercury switch is On
}
else {
if (brightness > 0) brightness--;
// decrease brightness if mercury switch is Off (module tilted)
}analogWrite(9, brightness); // set LED brightness
}
