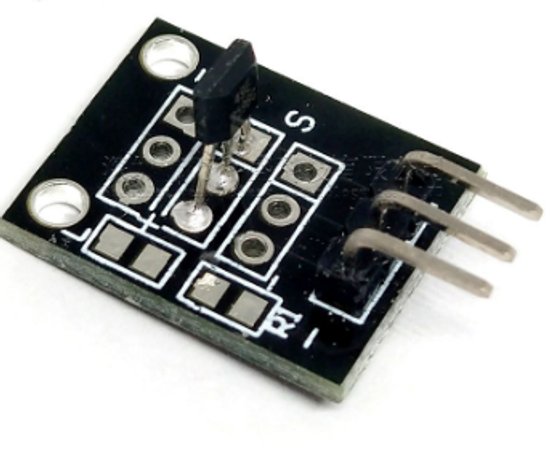

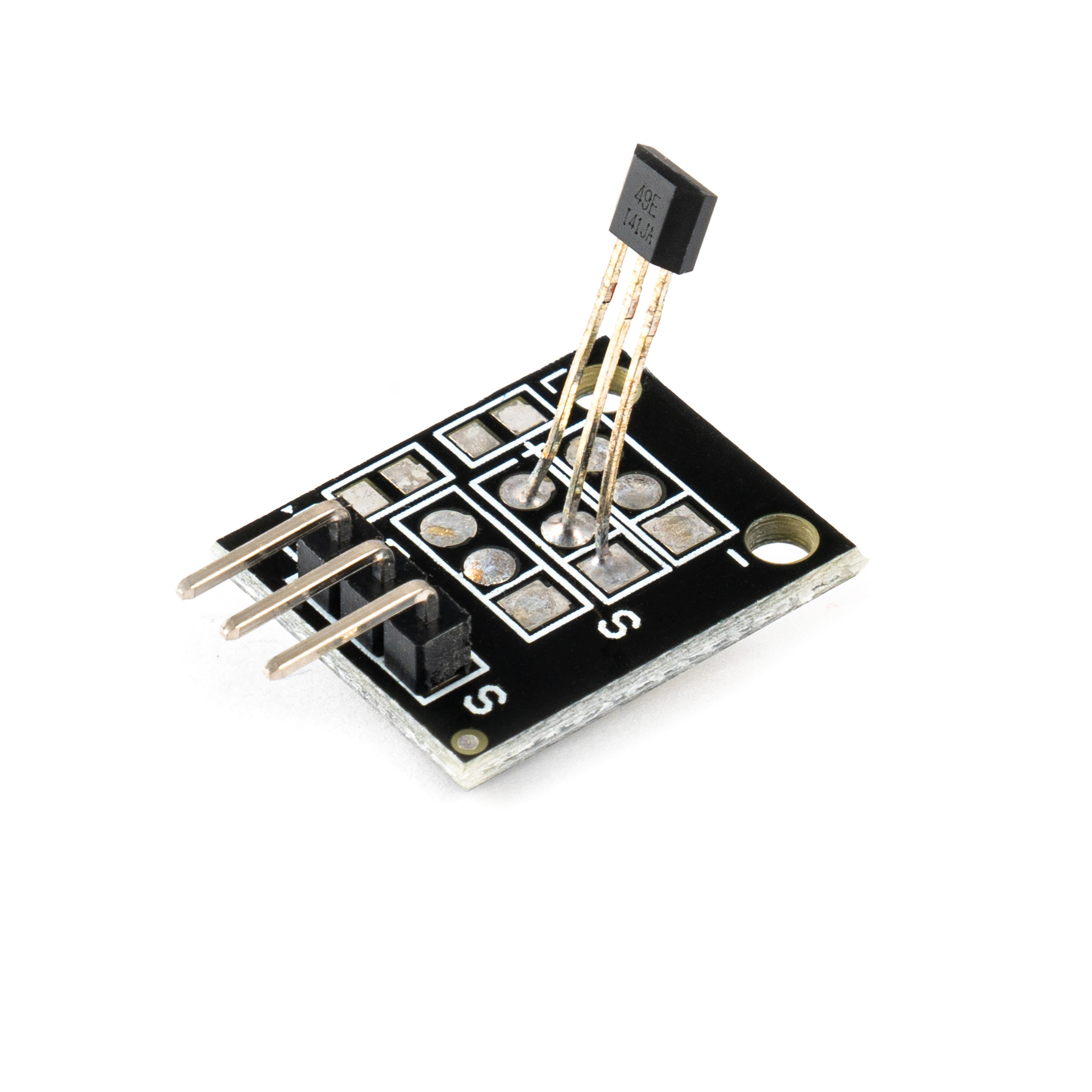

Модуль аналогового датчика Холла KY-035 содержит датчик SS49E для определения северного и южного полюса, а также относительной силы магнитного поля. Датчики на эффекте Холла определяют наличие магнитного поля и чаще всего находят применение в простейших тахометрах: на подвижной части двигателя закрепляется небольшой магнит, который при прохождении рядом с датчиком Холла попеременно устанавливает и разрывают магнитный контакт с датчиком при вращении механизма. В некоторых случаях датчики Холла используются для обнаружения электрического тока в проводниках.
Чувствительным элементом модуля служит аналоговый датчик SS49E. При отсутствии магнитного поля выход датчика находится на уровне примерно 50% от входного напряжения. В случае питания от 5 В выходное напряжение в состоянии покоя составляет около 2.5 В. При появлении магнитного поля напряжение на выходе будет расти или падать в зависимости от того, южный или северный полюс магнита приближают к датчику. Если южный полюс магнита расположен рядом с передней частью датчика (сторона с маркировкой), выходное напряжение будет линейно возрастать по направлению к входному до максимального значения 4.2 В. Если направить магнит северным полюсом, то напряжение будет линейно уменьшаться до минимального значения 0,86 В. Величина нарастания или спада напряжения будет зависеть от напряженности магнитного поля.
Технические характеристики:
Напряжение питания (Vcc): 3…6.5 В
Аналоговый выход (без магнитного поля): 1/2 Vcc
Напряжение на аналоговом выходе: 0.86…4.2 В
Чувствительность датчика: 2.5 мВ/Г
Размеры печатной платы: 20 х 15 мм
Распиновка и схема подключения:
Программный код:
void setup ()
{
Serial.begin(9600); // initialize serial
}void loop ()
{
Serial.print(analogRead(A0)); // display analog and digital values to serial}
