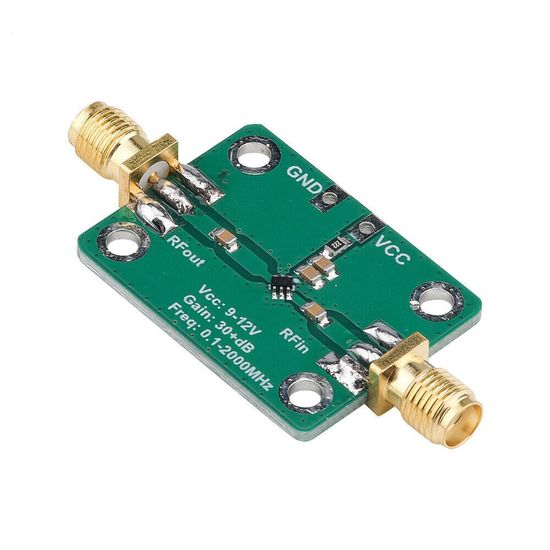

Радиочастотный широкополосный усилитель отлично подходит для проектов и схем, где требуется усиление радиочастотного сигнала с низким уровнем шума и малым сигналом. Среди наиболее частых примеров использования можно выделить FM-вещание, приемники дистанционного управления (для увеличения расстояния связи), усилители сигнала кабельного телевидения и другие устройства, где это необходимо. С помощью данного модуля коммуникационные параметры вашего устройства выйдут на новый уровень.
К преимуществам модуля относятся: широкий диапазон рабочих частот (от 0.1 до 2000 МГц), высокий коэффициент усиления (в зависимости от выбранной частоты его значение может варьироваться от 20 при максимальной до 32 дБ на минимальной частоте), низкий коэффициент шума (уровень шума составляет 1.9 дБ благодаря малошумящему усилителю LNA).

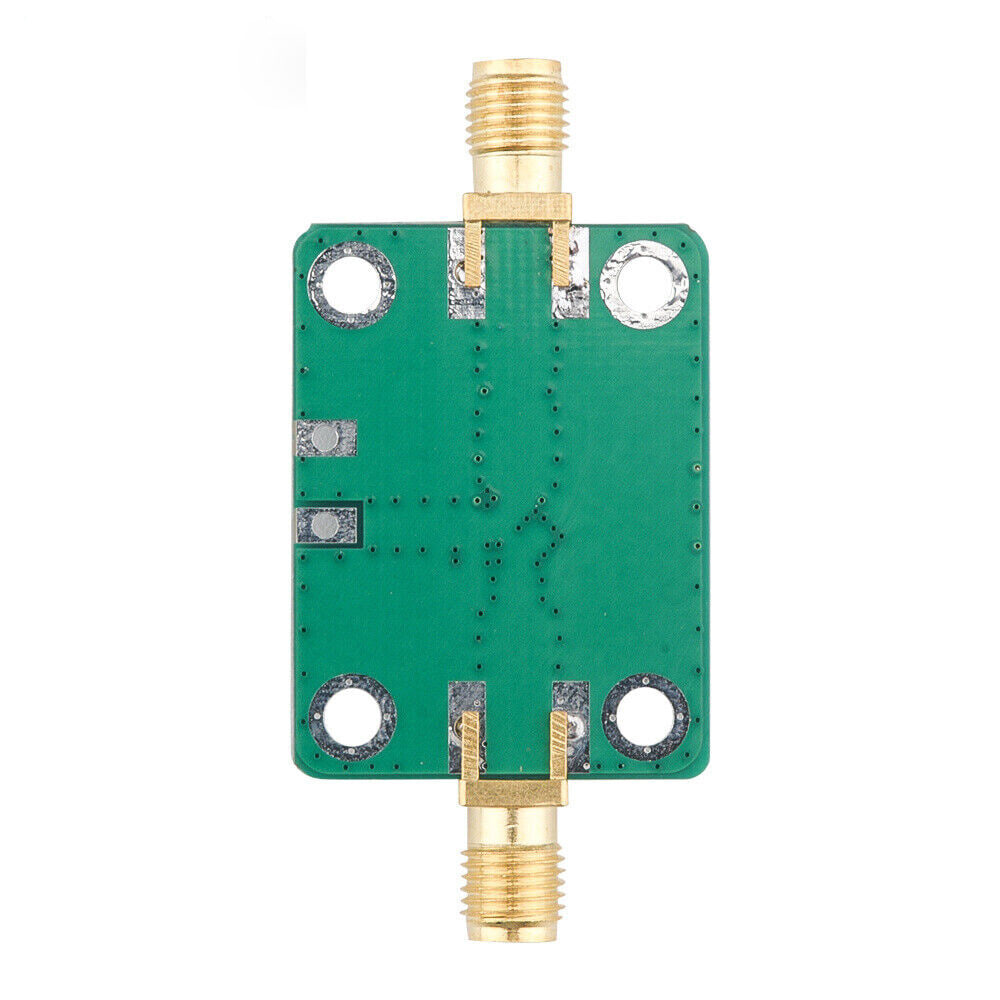

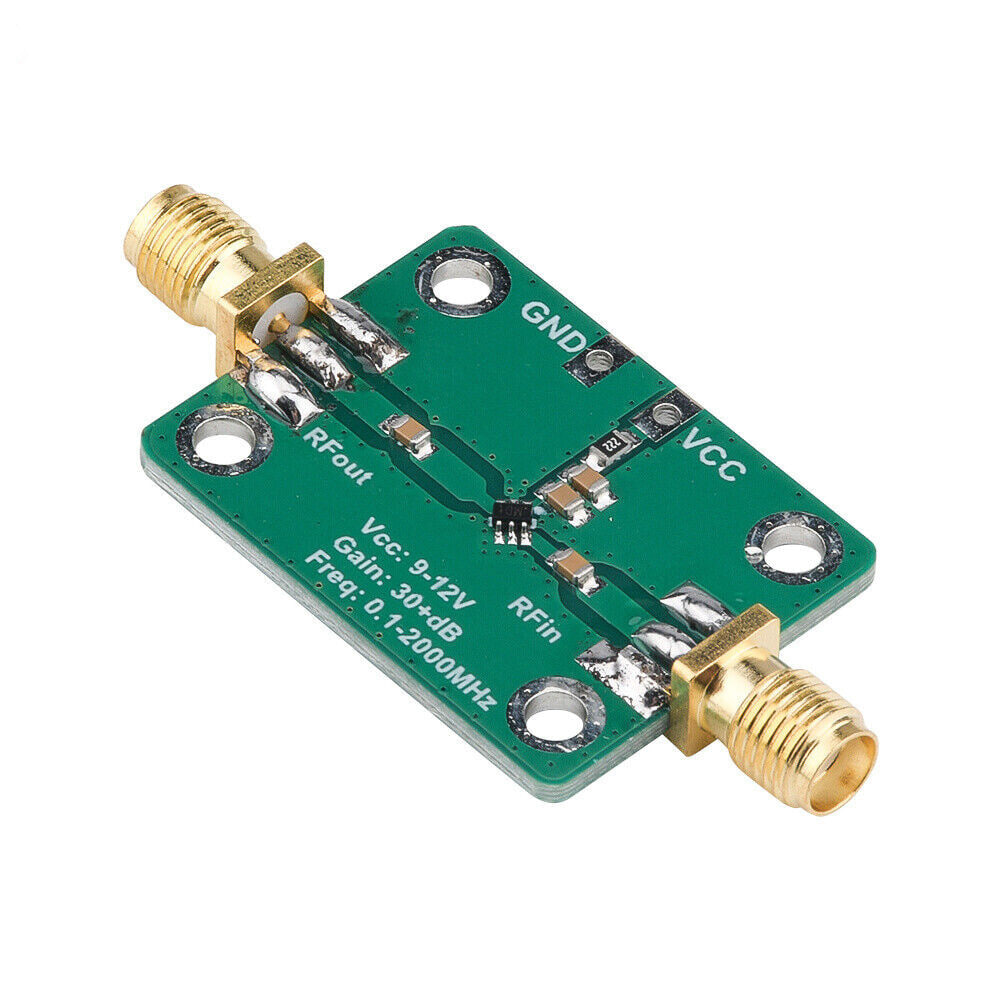

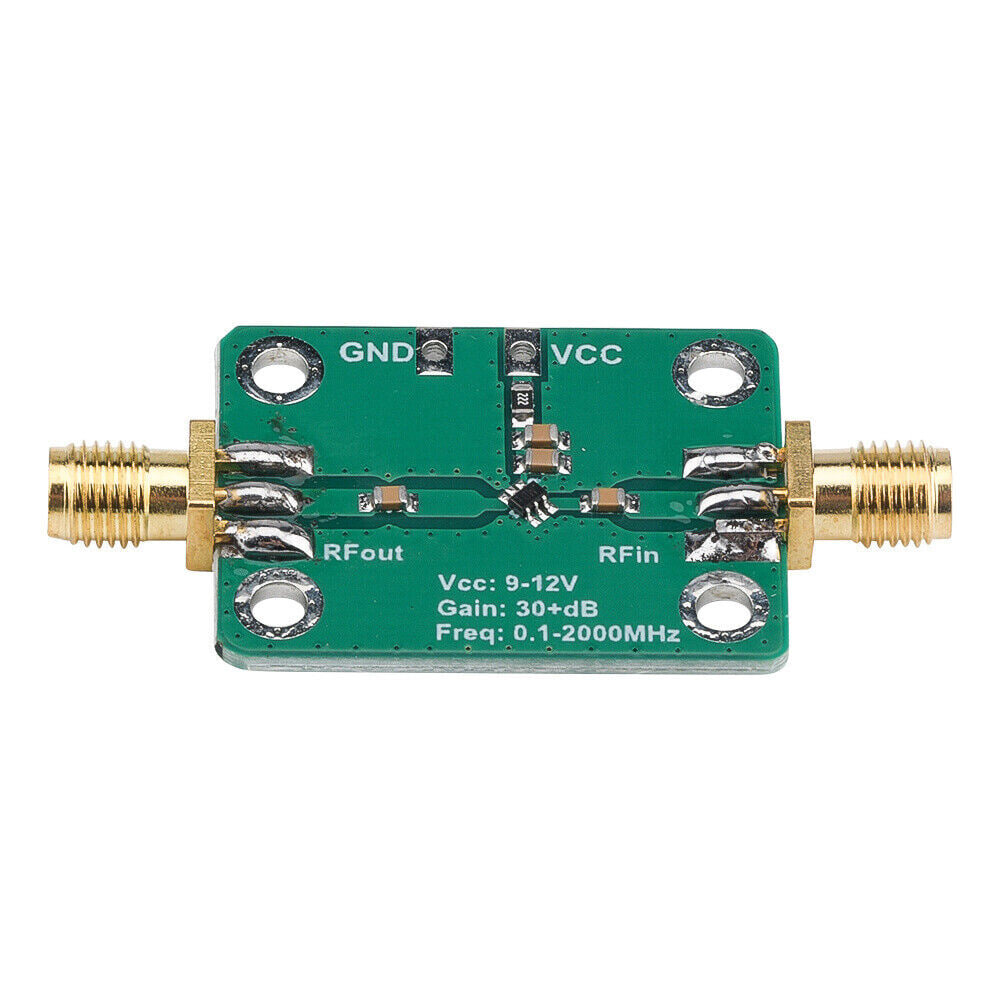

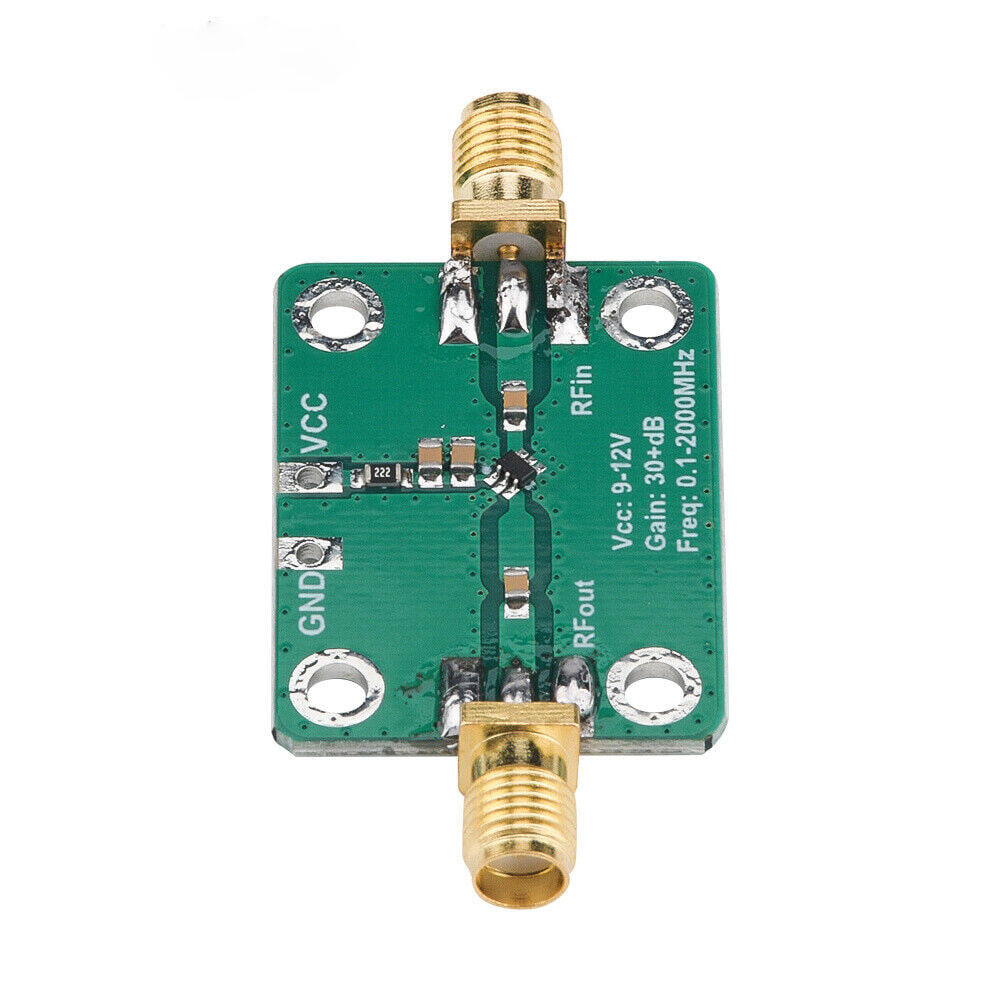

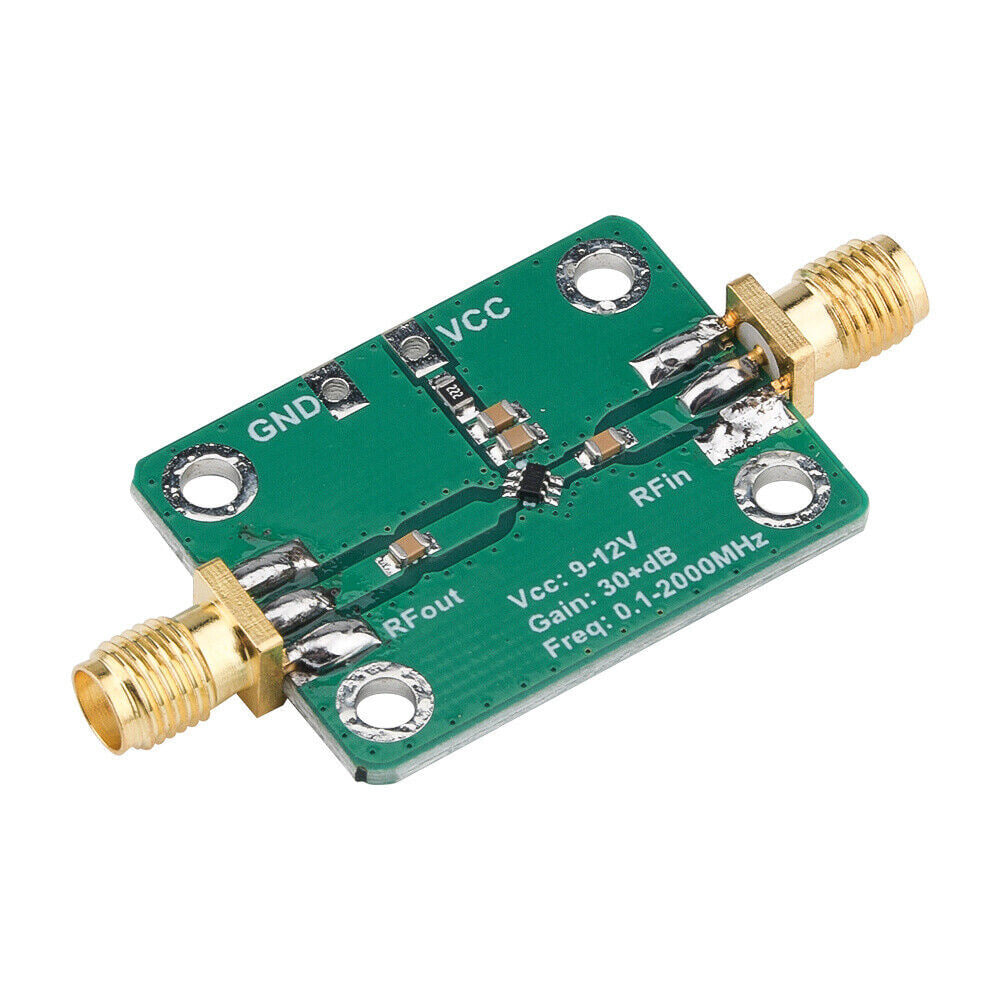

Для подачи питания на модуль используйте контактные выводы VCC и GND. Для подключения входа и выхода в модуле используются разъемы SMA женского типа. Небольшие габариты платы (52x 25 x 6 мм) и наличие 4 винтовых отверстий обеспечивают удобство монтажа в большинство проектов и корпусов.
Технические характеристики:
Напряжение питания: 6…12 В постоянного тока
Рабочая частота: 0.1…2000 МГц
Коэффициент усиления усилителя:
F= 0.1 МГц, усиление = 32 дБ
F= 500 МГц, усиление = 31 дБ
F=1000 МГц, усиление = 29 дБ
F=1500 МГц, усиление = 25 дБ
F=2000 МГц, усиление = 20 дБ
Максимальная выходная мощность: +10 дБм (10 мВт) при точке сжатия 1 дБ.
Уровень шума: 1.9 дБ
Встроенное сопротивление: 50 Ом
Диаметр концевого соединителя: 6.2 мм (разъем типа SMA)
Размеры печатной платы: 52 x 25 x 6 мм
Вес модуля: 6 г
