Адаптер питания NRF24L01 позволит избежать проблем с подключением одноименного радиомодуля к плате программируемого контроллера, ввиду высокой требовательности этих модулей к параметрам питания. В частности, решается проблема стабилизации напряжения и фильтрации сигнала питания. Самостоятельно это решить удается не всегда, поскольку пайка компонентов к модулю в домашних условиях не всегда проходит в соответствии со всеми нормами и может оказаться неэффективна.

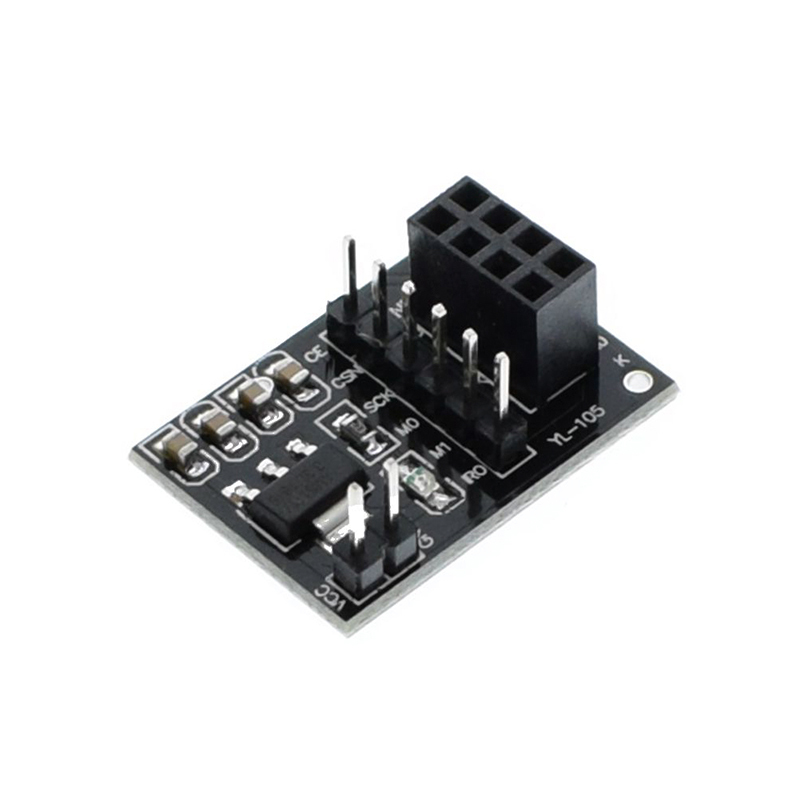

Адаптер удобно использоваться: радиомодуль контактами типа «папа» закрепляется поверх платы с разъемами типа «мама» по принципу бутербродообразной конструкции.
Поскольку радиомодулям нужно от 1.9 до 3.6 В напряжения, то не всегда есть возможность получить это значение напрямую с контроллера: встроенный понижающий стабилизатор напряжения (преобразует 5…12 В в 3.3 В) позволяет решить эту задачу. А встроенный светодиод послужит способом индикации подачи питания на модуль.

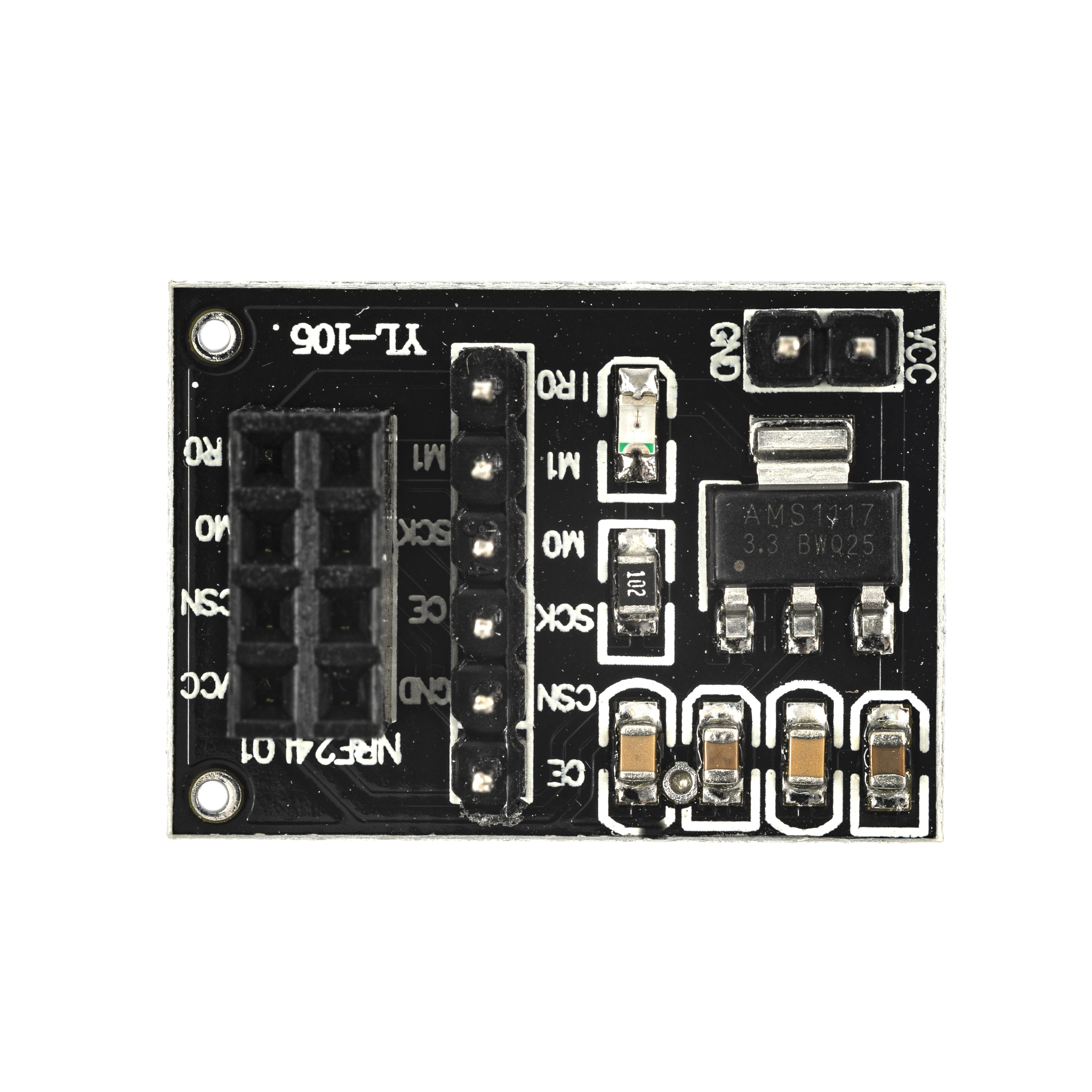

Помимо контактов для подключения радиомодуля имеются 6 выводов для связи с платой контроллера. Все они подписаны: будьте внимательны! Для «общения» контроллера с радиомодулем используется 3-проводной интерфейс связи (протокол SPI).
Технические характеристики:
Входное напряжение питания: 5…12 В постоянного тока
Напряжение на выходе: 3.3 В постоянного тока
Потребление (без учета радиомодуля): до 6 мА
Размеры печатной платы: 26 x 19 мм
