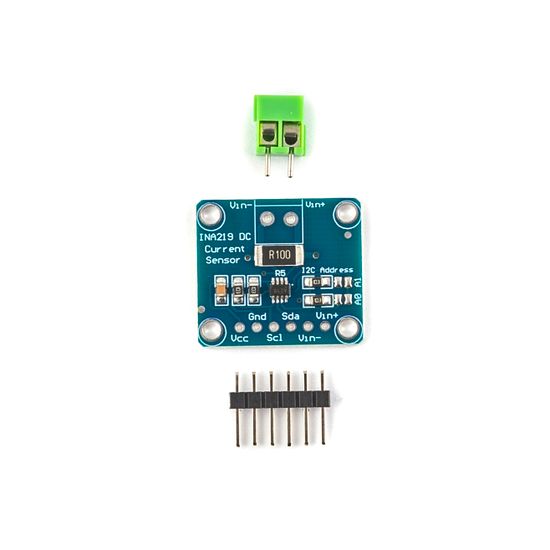

Цифровой датчик тока и напряжения CJMCU-219 I2C - основан на микросхеме INA219 – двунаправленном сенсоре тока и мощности с нулевым сдвигом показаний. Он способен измерять напряжение до 26 В. Шунтирующий резистор, установленный на модуле, позволяет измерять ток до 3.2 А.Модуль может питаться как от 5В, так и от 3.3 В, соответственно совместимы и логические уровни. Максимальное потребление тока – 1 мА.
Интерфейс управления микросхемой – IIC-совместимый. Возможно подключение до 16 модулей на одну шину. Скорость – до 3.4 Мбит/с.
Через интерфейс управления можно настроить также время преобразования и цифровые фильтры. Если Вы замечаете расхождение значений от реальных, на модуле есть специальный подстроечный резистор для калибровки. Возможна настройка оверсемплинга. Точность встроенного АЦП – 12 бит.
С помощью запайки перемычек на модуле возможна первичная установка адреса устройства.
Особенности:
- 4 крепёжных отверстия
- удобное подключение измеряемой нагрузки через винтовой клеммник
- мощный шунт
Применения:
- цифровые блоки питания
- мониторинг тока потребления аккумулятора в умной зарядке
- тестирование микроконтроллерных устройств на соответствие токам потребления

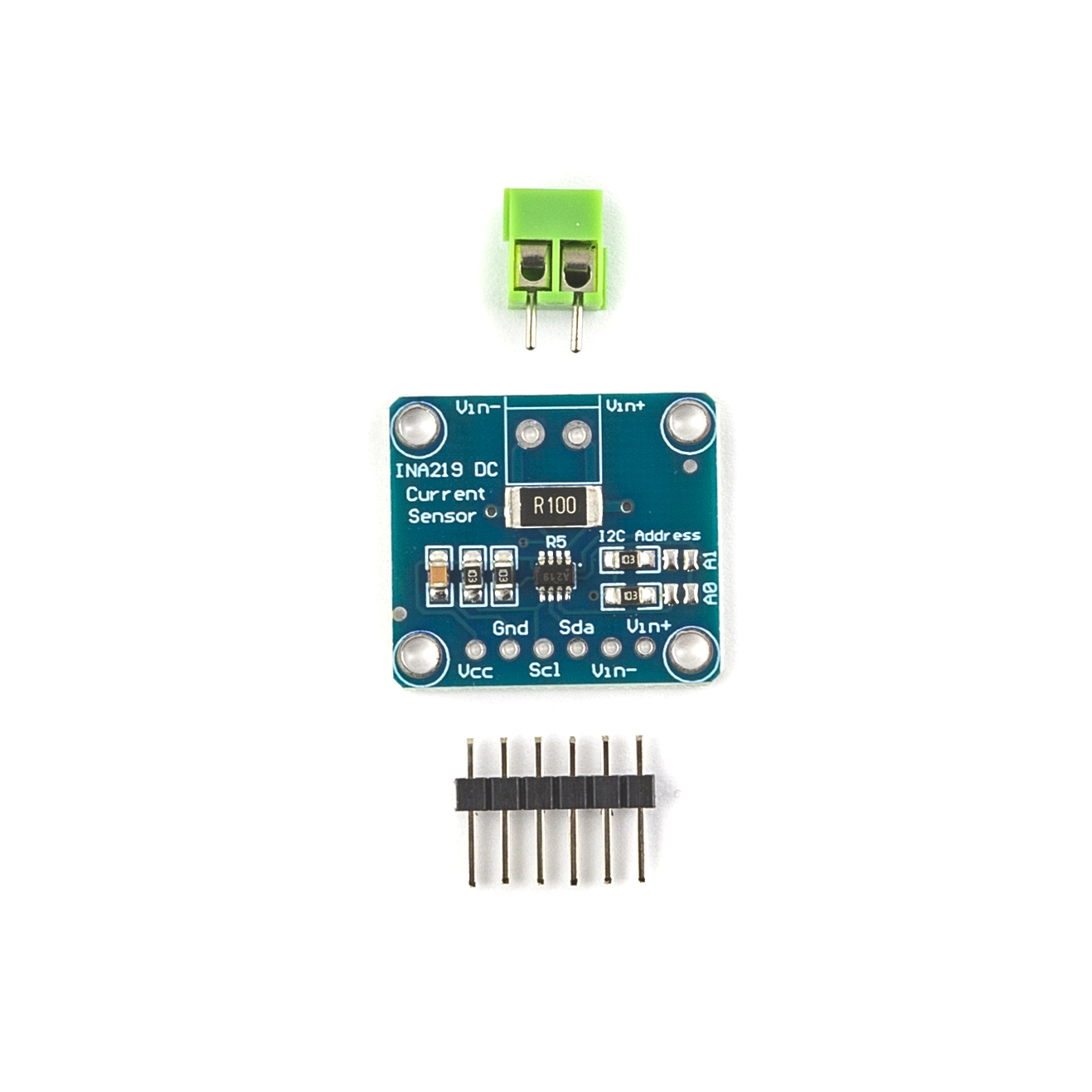

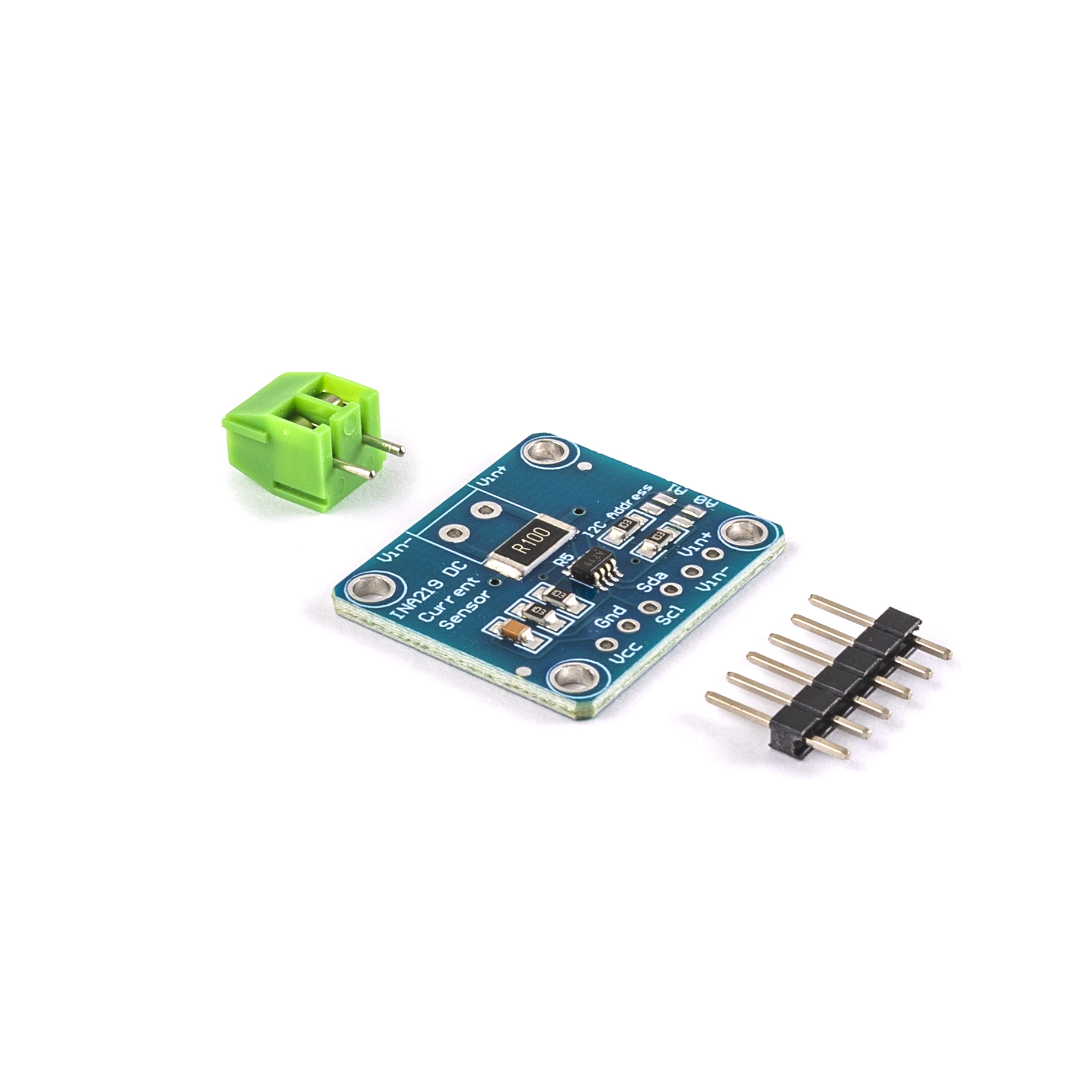

Комплектация:
- 1 × CJMCU-219
- 1 × Винтовой клеммник 1×2
- 1 × Гребёнка «папа» 1×6
